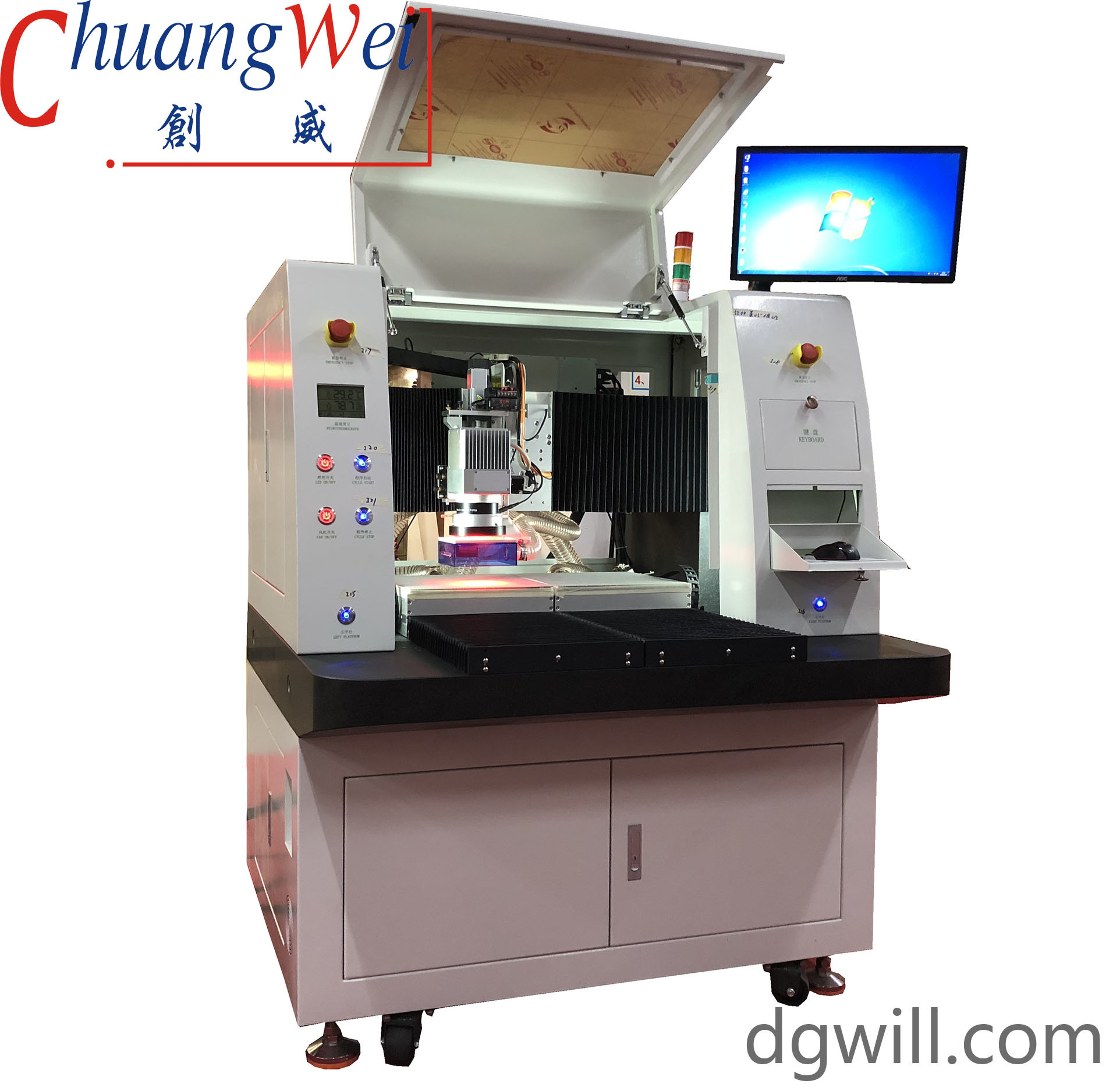

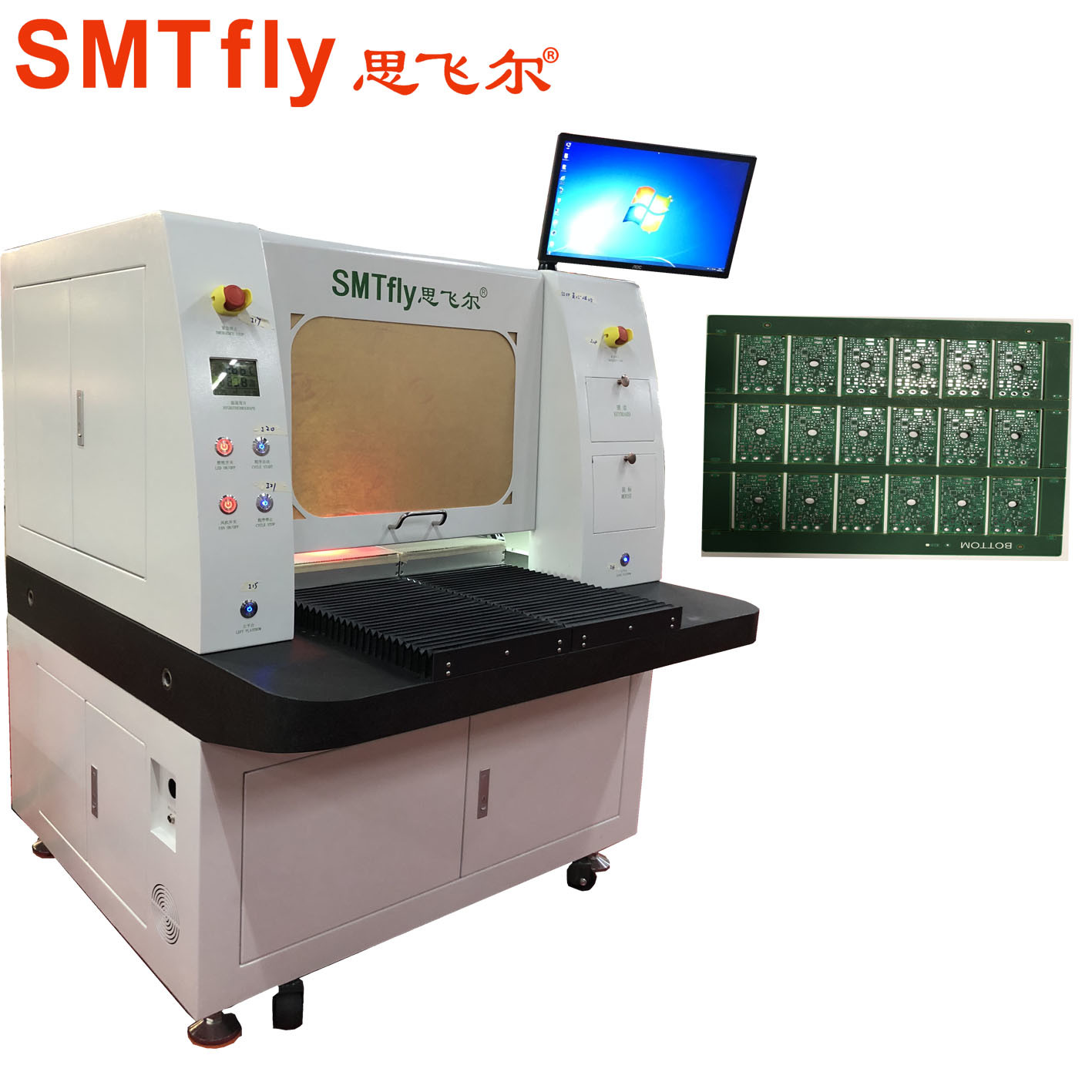

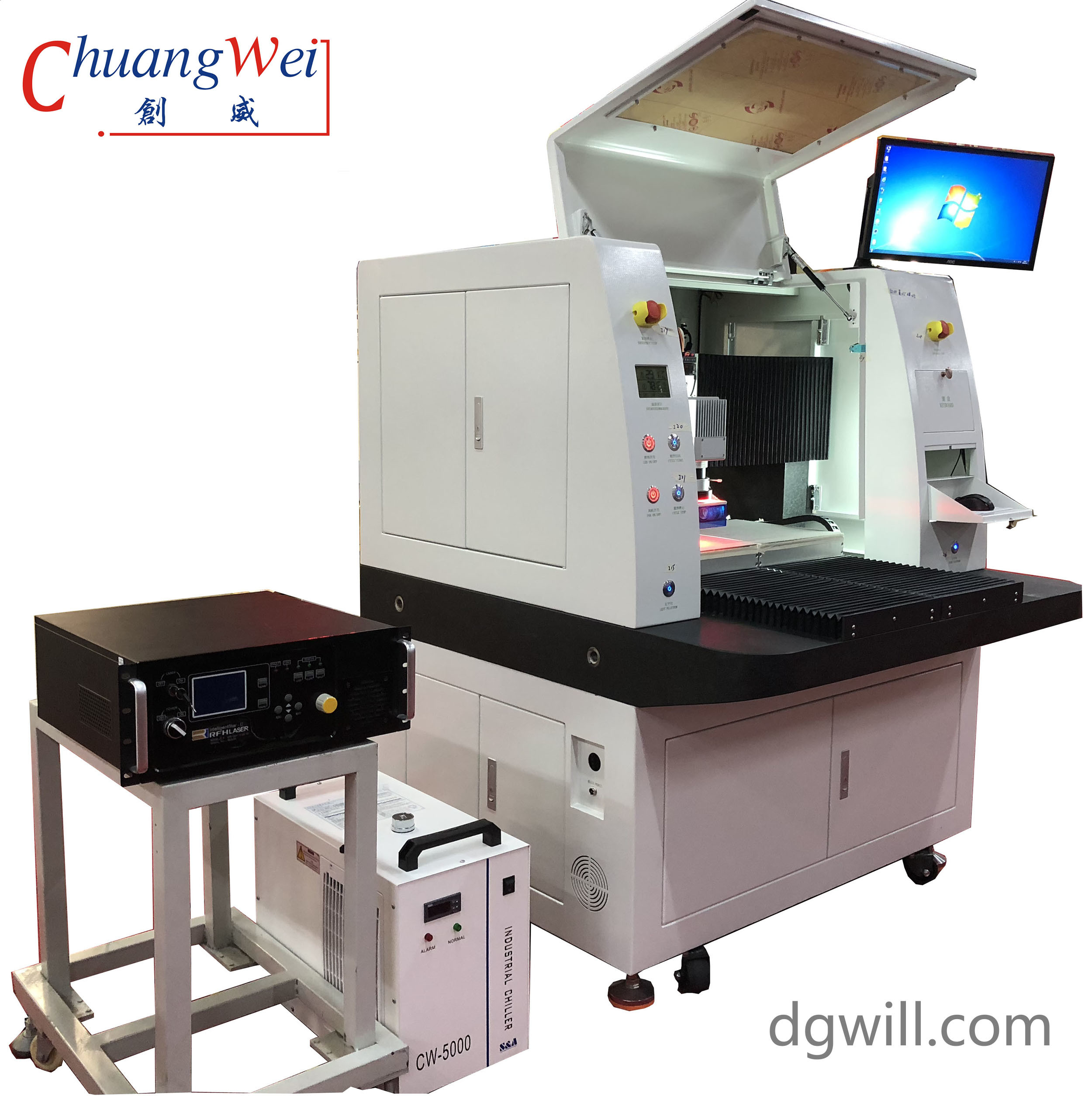

لا لمس حل إزالة اللوحات طاولة مزدوجة آلة قطع ليزر PCB
ليزر PCB Depaneling Machine طاولة مزدوجة للحالة الصلبة ليزر UV Machine Offline
خصائص آلة قطع ليزر لـ PCB
1. دقة عالية: غالفانومتر منخفض التحرّك جنباً إلى جنب مع منصة نظام محرك خطي سريع بدون حديد للقطع السريع. الحفاظ على دقة عالية في الميكرومترات.
2سهلة التعلم: نظام تحكم Windows المتطور ذاتيًا ، واجهة صينية / إنجليزية سهلة الاستخدام ، ومشاهدات ودية ، قوية ومتنوعة ، سهلة التشغيل.
3الذكاء الآلي: باستخدام CCD عالية الدقة لتحديد الموقع والتركيز تلقائيًا ، الموقع سريع ودقيق ، دون تدخل يدوي ، تشغيل بسيط ،يدرك وضع زر واحد من نفس النوعتحسين كبير في كفاءة الإنتاج تصحيح غالفانومتر تلقائي، التركيز التلقائي، التنفيذ الكاملباستخدام جهاز استشعار تحريك الليزر لضبط ارتفاع التركيز تلقائيًا على الجدوللتحقيق محاذاة سريعة، وتوفير الوقت.
4مناسب للقطع: FPC، PCB، قطع رقاقة، وحدة الكاميرا الهاتف الخلوي.
يتم قطع الشظايا أو الطبقات أو الكتل أو المناطق المختارة وتشكيلها مباشرة. حواف القطع نظيفة وسليمة وسليمة وخالية من الحفر.
البلاستيك الممتلئ. يمكن ترتيب المنتجات في مصفوفة لتحديد المواقع والقطع التلقائيين ، خاصة للأنماط الدقيقة والصعبة والمعقدة.
5الليزر عالي الأداء: اعتماد الليزر فوق البنفسجي الصلب من العلامات التجارية الدولية ، مع جودة شعاع جيدة ونقطة مركزة. توزيع طاقة صغير ومتساوي ، تأثير حراري صغير ، عرض حافة صغير,جودة عالية للقطع، الخ.
معايير آلة قطع ليزر لـ PCB
| المعلم | ||
|
المعلمات التقنية |
الجسم الرئيسي للليزر | 1480mm*1360mm*1412mm |
| وزن الجهاز | 1500 كيلوغرام | |
| القوة | AC220 فولت | |
| الليزر | 355 nm | |
| الليزر |
الموجة الخيارية 10W ((الولايات المتحدة) |
|
| المواد | ≤1.2 ملم | |
| الدقة | ± 20 ميكرومتر | |
| منصة | ± 2 ميكرومتر | |
| منصة | ± 2 ميكرومتر | |
| منطقة العمل | 600*450 ملم | |
| أقصى | 3 كيلو واط | |
| تهتز | CTI ((الولايات المتحدة) | |
| القوة | AC220 فولت | |
| قطرها | 20±5 ميكرومتر | |
| البيئة | 20±2 درجة مئوية | |
| البيئة | < 60% | |
| الآلة | الرخام | |
ميزات آلة قطع ليزر لـ PCB
تحديد المواقع التلقائي لـ (سي سي دي) بدقة عالية، التركيز التلقائي، تحديد المواقع السريع والدقيق، يوفر الوقت ولا توجد مخاوف
واجهة ودية، عملية بسيطة، سهلة الاستخدام، التطبيق الحر؛ حجم صغير، توفير مساحة أكبر؛ تصميم الأمن الصارم؛
خفض استهلاك الطاقة، وفورات في التكاليف.
فعالة من حيث التكلفة، سرعة قطع سريعة، أداء مستقر.
تطبيقات آلة قطع ليزر لـ PCB
FPC وبعض المواد ذات الصلة؛

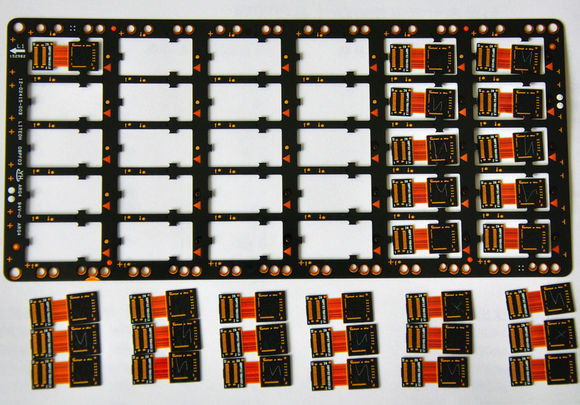

FPC / PCB / قطع PCB الصلبة المرنة ، قطع وحدة الكاميرا.
