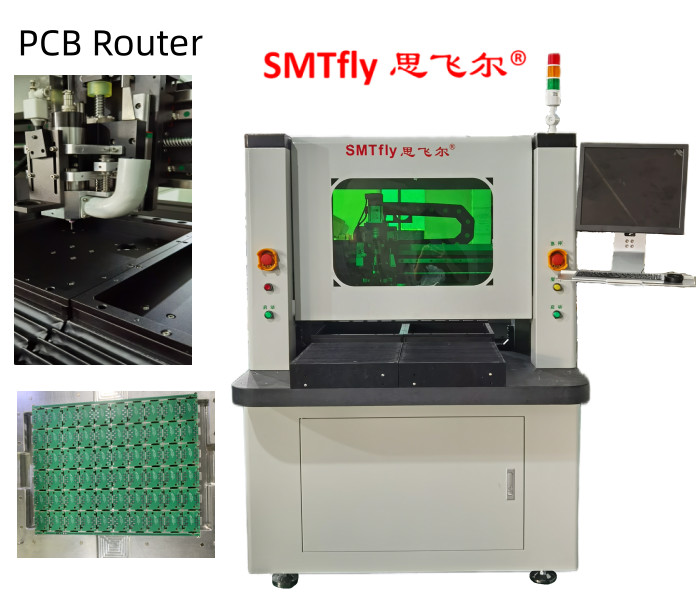

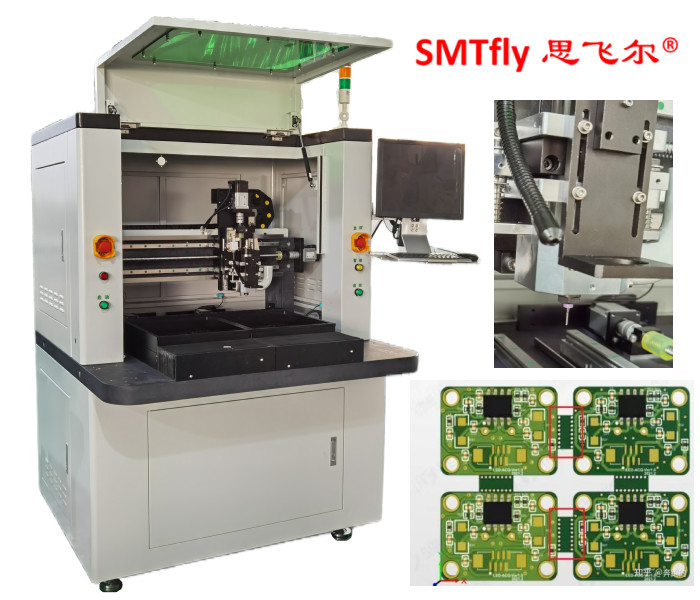

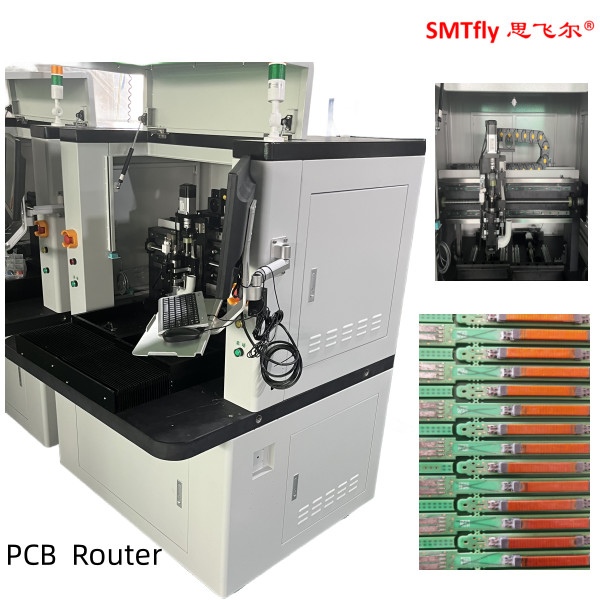

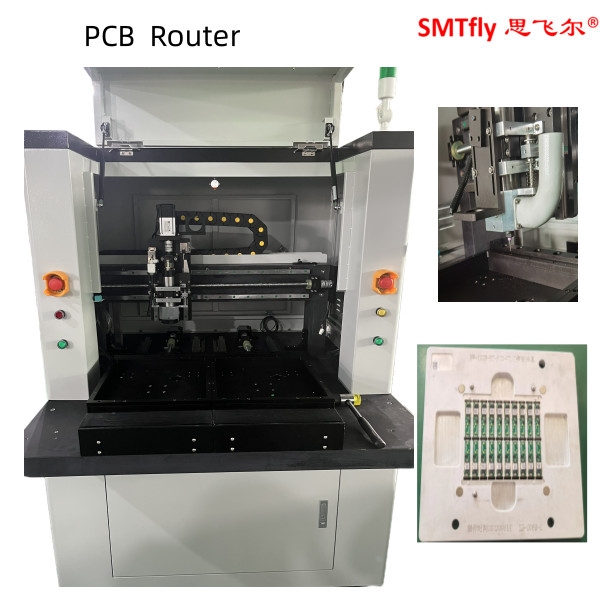

آلة تحويل لوحة PCB CNC PCB مع طاولة عمل مزدوجة،PCB Depanelizerالملف:
CW-F01 آلة قطع بصرية تلقائية هي أحدث تصميم منتج التكنولوجيا العالية من جيل جديد، مع (رؤية الآلة) وظيفة تحديد بصرية تلقائية وتصحيح،تطبق بواسطة نظام التحرك الخدمي عالي الدقة من Panasonic لتحقيق تحديد المواقع السريع والدقيق، مما يؤدي إلى دقة 0.001mm كحد أقصى لضمان جودة عالية من القطع والإنتاجية العالية.
المواصفات البرمجيات
|
نظام التحكم |
ويندوز إكس بي محترف (خدمة3، v.3244) |
|
العملية GUI |
ويندوز XP الصينية |
|
تحرير البرنامج |
في الصف |
|
نظام الرؤية |
تعديل CCD AOTU |
|
نظام التحكم |
إف 10.2 النسخة |
الأجهزة:
SPINDLE نجمة الصباح الدوخة والمحول
|
الـ CCD |
كاميرات صناعية من طراز سوني 520 |
|
العدسة |
كمبيوتر EX2C |
|
إربط |
TBI واردات المسامير الأرضية الدقيقة |
|
الدليل |
توسيع HIWIN السكة الحديدية الخطي المستوردة |
|
المحرك |
سلسلة JiaBao LCF |
|
بطاقة تحكم الدخول والخروج |
HFC PCI-9074 |
|
بطاقة تحكم السائق |
HFC PCI-9074 |
|
بطاقة الدخول والخروج |
PCI-9074-64pcs/-38pcs |
|
تنظيف ثابت |
سلسلة STATIC-ST401A |
|
الحاسوب |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
واجهة الآلة |
AOC LCD17، "ماوس لوجيتيك |
معايير الأداء:
|
بشكل عام |
|
|
الأبعاد ((W*D*H) |
1220mm*1450mm*1420mm |
|
الوزن |
550 كجم |
|
تحويل الارتفاع |
60~110ملم |
|
معالجة |
|
|
نوع المحرك |
سلسلة جياباو |
|
إمكانية تكرار تحديد الموقع |
0.001ملم |
|
مساحة عمل المحور ((max)) |
680mm*360mm*50mm |
|
محطة العمل |
|
|
محطة العمل |
المعيار، التخصص |
|
تحميل / تفريغ PCB |
الدليل |
|
الحجم الأقصى لـ PCB |
322mm*322mm |
|
سمك PCB (حد أقصى) |
5 ملم |
|
التثبيت |
|
|
أجهزة التثبيت الصلب |
المعيار |
|
تثبيت التثبيت |
الآلات |
|
محرك العجلة |
|
|
القوة |
400 واط |
|
الفولاذ |
50000دورة/دقيقة |
|
حماية |
التبريد الذاتي / الرياح |
|
تغيير القطع |
التخصص |
|
قدرة التوجيه |
|
|
سرعة القطع ((max.) |
100 ملم/ثانية |
|
سرعة القيادة ((max.) |
3000ملم/ثانية |
|
دقة القطع |
0.01ملم |
|
نظام الفراغ |
|
|
قوة الفراغ |
2.2KW AC 380V |
|
قناة الفراغ |
|
|
المرافق |
|
|
القوة |
2.2KW AC380V |
|
إمدادات الهواء |
2 ~ 5 كجم / سم2 |
شهادة CE
