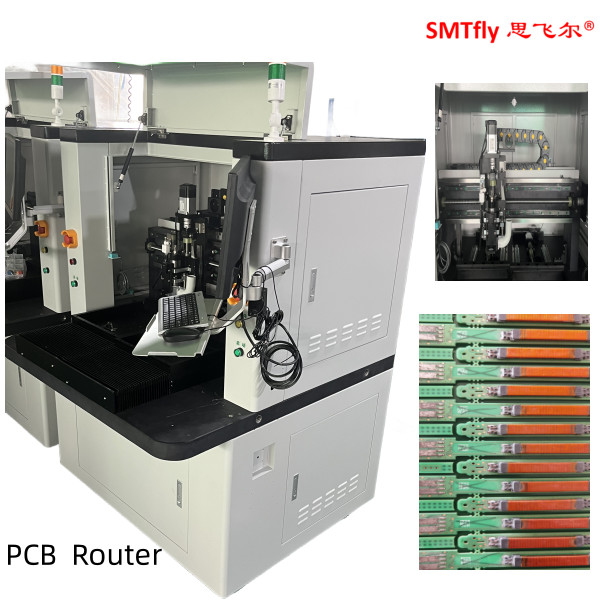

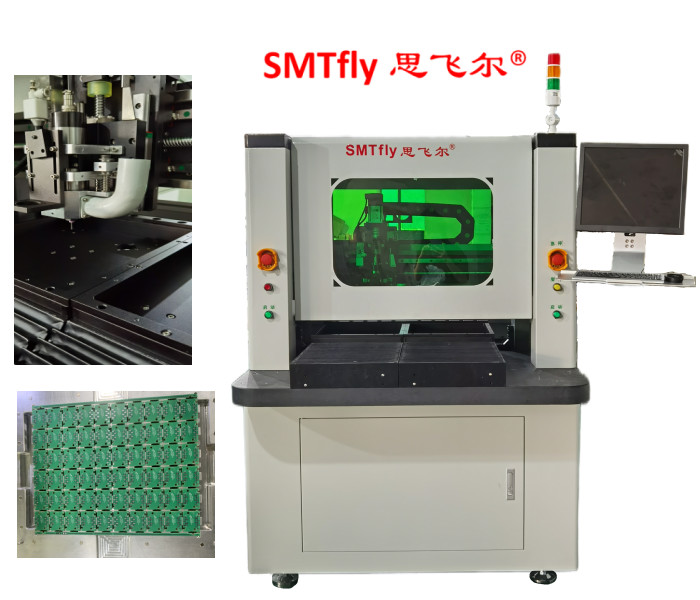

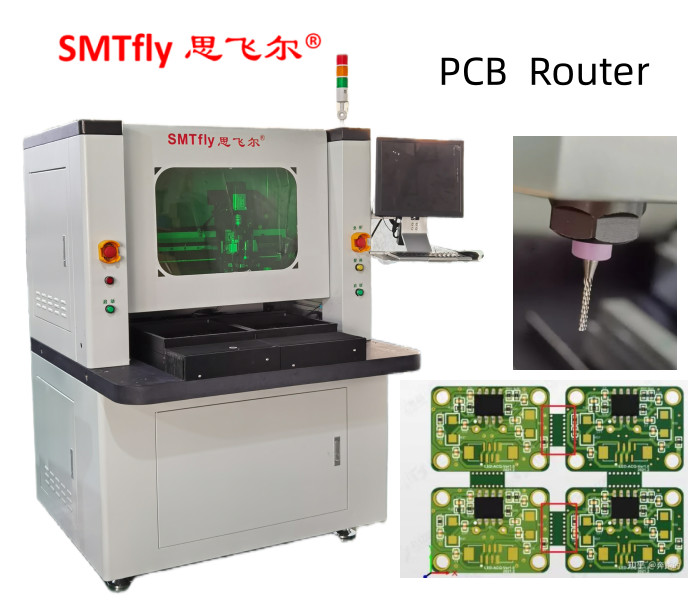

جهاز التوجيه لفرز الـ PCB لمدة 12 شهراً ضمان وتدريب خارج البحار
1. الـ PCBالفصلميزة جهاز التوجيه
1.X10 تصوير تكبير يجعل البرمجة أسهل وزيادة دقة ضبط النقطة.
2طاولة تنزليتين توفر حركة الدخول والخروج في وقت واحد لتقليل وقت التشغيل لتحسين الإنتاجية.
3.AUTO MARK نظام التنقل. صورة CCD يمكن أن تحقق وتحاكي المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع.
4. لديه التوجيه بت التحقق من وقت الحياة ونظام إنذار لتذكير المشغل لتغيير بت التوجيه عندما ينتهي 120M قطع. وتوجيه بت أولا 2mm قطع نقطة الطحن الأولى،الوسط 2 ملم قطع نقطة الطحن الثانية، آخر 2 ملم قطع نقطة الطحن الثالثة لزيادة عمرها.
5. يمكن لصور CCD التحقق من المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع.
2. الـ PCB Depaneling Router وحدة التوجيه المزايا
1استخدام جهاز انزلاق مزدوج في المكان، تقليل أوقات انتظار القطع، وزيادة القدرة الإنتاجية.
2تجنب الفلاف الاصطناعي الناجم عن تشقق القصدير وتلف الأجزاء وغيرها من المشاكل.
3تجنب استخدام الطلاء أو الطلاء الناجم عن الإجهاد الميكانيكي.
4مناسبة لقطع القوس والخط للصفائح النهائية.
5مناسبة لقطع صغيرة من القطع النهائي، لوحة قاعدة الهاتف المحمول، PDA، بطاقة واجهة الكمبيوتر الشخصي، وهلم جرا.
3. قائمة أجزاء جهاز التوجيه
| I. الأجهزة | |
| المفتاح | محور كافو |
| الـ CCD | كاميرات صناعية من طراز سوني 520 |
| العدسة | الحاسوب EX2C |
| إربط | TBI واردات المسامير الأرضية الدقيقة |
| الدليل | توسيع HIWIN السكة الحديدية الخطي المستوردة |
| المحرك | سلسلة Jiabao LCF |
| بطاقة التحكم في الإدخال والخروج | HFC PCI-9074 |
| بطاقة تحكم السائق | HFC PCI-9074 |
| بطاقة الدخول والخروج | PCI-9074-64pcs/-38pcs |
| تنظيف ثابت | سلسلة STATIC-ST401A |
| الحاسوب | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| واجهة الآلة | AOC LCD17، "ماوس لوجيتيك |
| 2البرمجيات | |
| نظام التحكم | ويندوز إكس بي محترف (خدمة 3، v.3244) |
| العملية GUI | الإنجليزية ويندوز إكس بي |
| تحرير البرنامج | في الصف |
| نظام الرؤية | تعديل CCD AOTU |
| نظام التحكم | إف 12نسخة 88 |
4. الـ PCB Depaneling Router وحدة التوجيه المعلمات
| بشكل عام | |
| الأبعاد ((W*D*H) | 1370mm*1650mm*1450mm |
| الوزن | 650 كجم |
| تحويل الارتفاع | 60~110ملم |
| معالجة | |
| نوع المحرك | سلسلة جياباو |
| إمكانية تكرار تحديد الموقع | 0.001ملم |
| مساحة عمل المحور ((max)) | 830mm*580mm*50mm |
| محطة العمل | |
| تثبيت PCB | المعيار، التخصص |
| تحميل / تفريغ PCB | الدليل |
| الحجم الأقصى لـ PCB | 320*320ملم |
| سمك PCB (حد أقصى) | 5 ملم |
| التثبيت | |
| أجهزة التثبيت الصلب | استخدم جهاز العميل |
| تثبيت التثبيت | الآلات |
| محرك العجلة | |
| القوة | 150 واط |
| الفولاذ | 60000دورة/دقيقة |
| حماية | التبريد الذاتي / الرياح |
| تغيير القطع | التخصص |
| قدرة التوجيه | |
| سرعة القطع ((max.) | 80 ملم/ثانية |
| سرعة القيادة ((max.) | 2500ملم/ثانية |
| دقة القطع | 0.01ملم |
| نظام الفراغ | |
| قوة الفراغ | 3.5KW AC 380V |
| الفراغ | الرصاص |
| المرافق | |
| القوة | 2.0KW AC380V |
| إمدادات الهواء | 4-6KG/cm2 |
| البرمجة | |
| تحرير البرنامج | في الصف |
| تعديل الوظيفة | خط، قوس، دائري، منحنى يو |
| تخزين البرامج | القرص الصلب |
| نظام الرؤية | SONE لون CCD |
| قطع الطحن | (أوتو) |
| إعداد الفراغ | (أوتو) |
| مراقبي العملية | |
| مؤشر | مؤشر حالة الجهاز |
| فحص الأدوات | عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
| حماية المحرك | لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
| فحص زيادة الحمل على المحرك | لديهم زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
| وقت استخدام الأداة | عمر أداة الكشف التلقائي |
| بيانات إحصائية | نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
| سجل الأخطاء | البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
| III. الدقة | |
| دقة المحور | 0.001ملم |
| دقة القطع | 0.1ملم |
| IV. السلامة | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| جهاز استشعار الباب | جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
| زر توقف الطلب |
