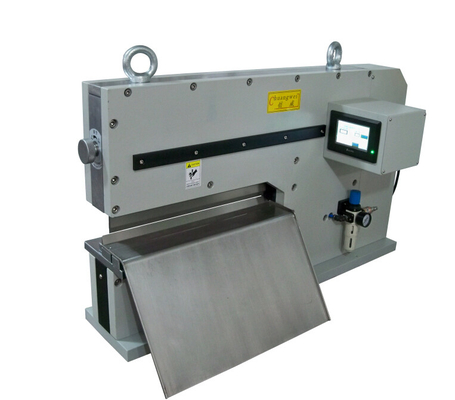

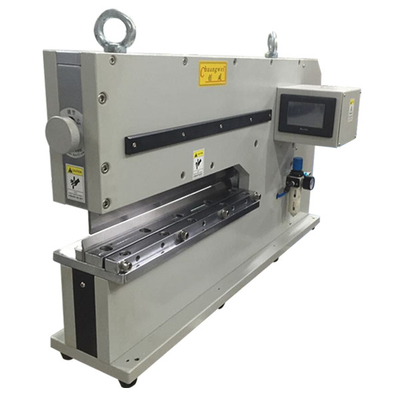

ألواح الفصل الخطية للوحة PCB مع حركة التأرجح الخالية من الإجهاد
مواصفات أجهزة PCB:
|
الطراز: |
SMTfly-450 |
|
أقصى طول للقطع: |
450 |
|
حجم آلة إزالة لوحات الكترونية: |
780mmx500mmx620mm |
|
السماكة القصوى للقطع: |
0.3-3.5ملم |
|
منطقة العمل: |
330*220ملم |
|
الوزن لجهاز إزالة لوحات الكترونية: |
185 كيلوغرام |
ميزتنا التنافسية:
القيادة الكهربائية والمدفوعة بالنفط
يتم تشغيل الجهاز بالطاقة الهوائية والتحكم الكهربائي. تم تصميم آلات الفصل من نوع السكين المستقيم لفصل ألواح اللوح المحددة مسبقًا بعناية ، دون ثني أو إجهاد التوتر.حتى
المكونات الحساسة مثل المكثفات السيراميكية لن تتلف من خلال العملية المنفصلةبسبب التصميم الخاص للسكاكين أيضا لوحات مع المكونات العالية وضعت بالقرب من الحواف يمكن فصل بأماناستناداً إلى طريقة مميزة للفصل، يتم استخدام سكاكين على شكل سكين لقطع الألواح داخل الخندق.هذا يسمح للألواح التي يقل سمكها عن 1 ملم أن تفصل بأمان ودون خلق ضغط.
التطبيقات:
قطع ألواح الألومنيوم الأساسية ، FR4 ، الألياف الزجاجية ، pcba ، الخ
الرجاء ترك رسالة إلى البريد الإلكتروني:s1@dgwill.com
الخصائص:
مثالية لـ PCBs السميكة
يمكن استخدامه مع الألومنيوم و FR4 و CEM3 وغيرها من الركائز
مواكبة الإنتاج المتوسط إلى الكبير
أقراص PCB مرنة أو رقيقة للغاية
PCBs المكتظة مع المكونات الموجودة بالقرب جدا من خط النتيجة لعدم قدرة المتداولين العاديين على التعامل معها
الألومنيوم والروابط المعدنية (بالإضافة إلى FR4، CEM3، الخ)
يتم فصل PCBs بواسطة سكاكين CWVC-450 مزدوجة على شكل سكين في حركة هز واحدة لطيفة التي تقشر اللوحة على طول خط النتيجة ، دون إجهاد أو تلف PCBs أو المكونات.حتى عندما يتم معالجة ألواح الدوائر المعدنية مثل تلك المكتظة بأضواء LED المولدة للحرارة والتي تتطلب طبقات معدنية داخلية لتفريغ الحرارة هذه الآلة ستقوم بسهولة بالقطع.
SMTfly-450 pcb depanel أيضاً يقطع PCBات مرنة ورقيقة للغاية (حتى 0.5 ملم سميكة) نظيفة، دون تمزيق أو تمزيق، حتى عندما تكون المكونات الحساسة مثل مكثفات السيراميك الحساسة،يتم تركيبها في حدود 0.5 ملم من خط النتيجة. السطوح الخطيّة، بدلاً من الدائريّة، تسمح بفصل أسرع دون إضافة إجهاد.

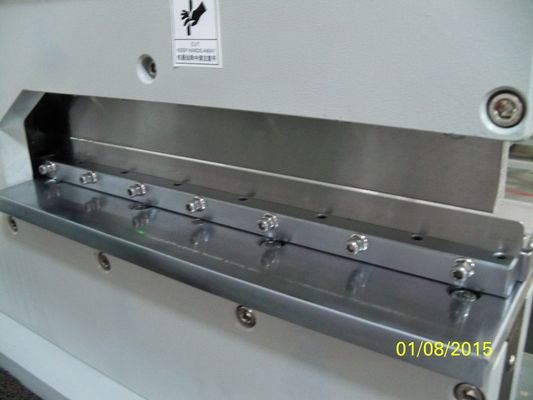

يتم تحقيق التوفيق بين شفرات القطع الخطي CWVC-450 وخط النتيجة في اللوحة باستخدام مقبض في الجزء العلوي من الآلة.الفصل الضيق بين الشفرات العليا والسفلية (بحد أقصى 4 مم) يحمي المشغل من حواف الشفرة
المزايا:
1سرعة القطع هي قطعة واحدة لثانية واحدة ، يتم التحكم بها بواسطة مفتاح الدواسة الهوائية
2. بداية مجموعة القطع هي من أجل السلبية ، بحيث تكون ملامسة القطع وموقعها تحت السيطرة الآمنة. مع ضغط بسيط عند القطع ، لن يكون هناك شق في اللحام.
3مع القطع من نوع غير عجلة (سكين دائري، سكين مستقيم) ، لا يوجد غبار، لا محرك محرك، ولا تلوث مسحوق الكربون.
4مع قطع بدون فرك ، لا توجد بقايا معدنية
5. يمكن استخدام الشفرة 600000 مرة بدون إمدادات الطاقة ، وتجنب فقدان وتغيير المنتجات الكهربائية.
6تستخدم الآلة ضاغط هواء من 5 إلى 7 كجم بدون مكان قطع محدد ، ويتم الحفاظ عليها عن طريق مسح مظهرها بالزيت المضاد للصدأ.
