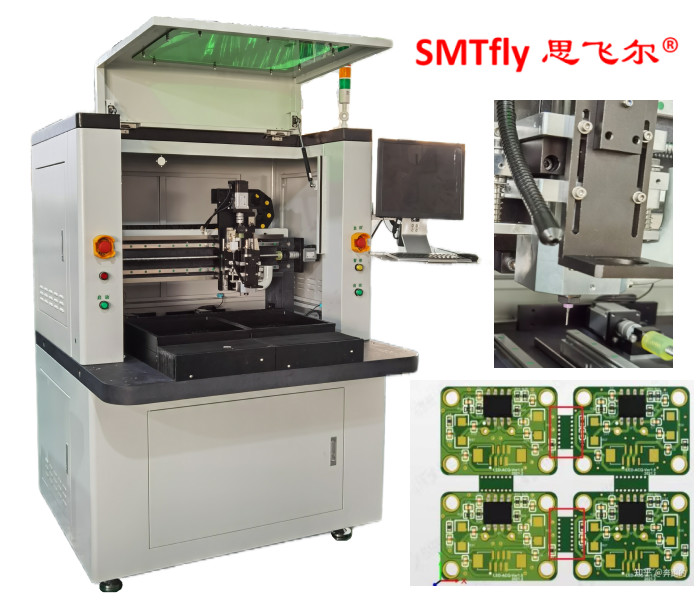

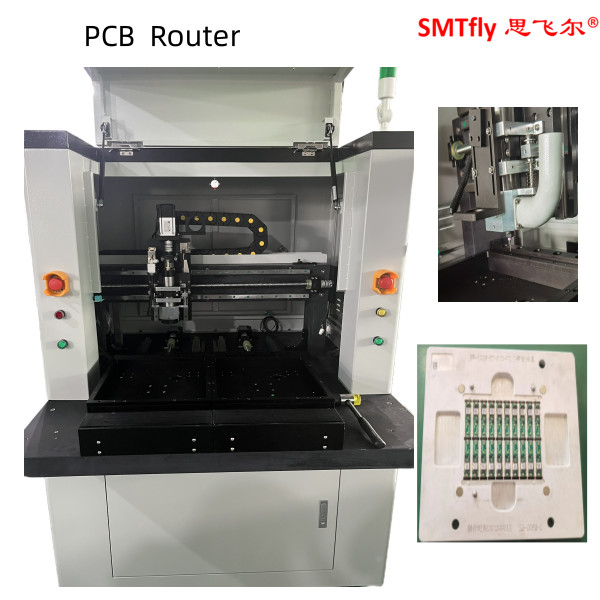

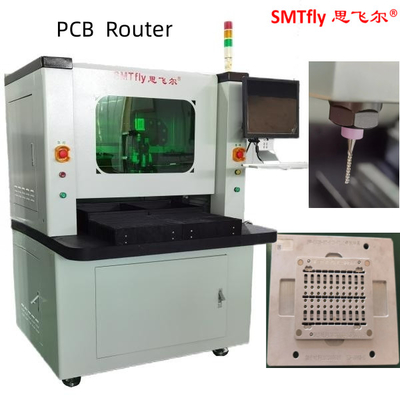

آلة PCB Depaneler PCB Routing لفرك المفاصل FR4/CEM/MCPCB
المواصفات الخاصة بجهاز تصفية الألواح:
| النموذج | CW-F01-S |
| منطقة العمل القياسية | 350*350ملم |
| القوة | 220 فولت، 4.2 كيلوواط |
| إمكانية تكرار الجهاز | ± 0.02 ملم |
| القرار | ± 0.01mm |
| تحديد موقع المجلس | محطات عمل مزدوجة مع مصباح العش أو مصباح دبوس |
| موقع اللوحة | المواقع من خلال ثقوب الأدوات أو حواف PCB |
| تحميل | الدليل |
| التفريغ | الدليل |
| حجم اللوحة | 450*350ملم |
| سمك اللوحة | 0.5-3.5ملم |
| محرك العجلة | 0.5 كيلوواط فولاذ نجمة الصباح |
| تغيير الأداة | الدليل |
| نظام تصفية الغبار | مكنسة كهربائية 3KW |
| نظام الرؤية | كاميرا فيديو CCD عالية الدقة |
| البرمجة | التعليم اليدوي بمساعدة الرؤية من نقطة إلى نقطة |
| وظيفة التحرير | وضع التشغيل الجاف بمساعدة الرؤية / تشغيل الاختبار |
| وزن الجهاز | 500كيلوغرام |
| مقاس الجهاز | 113*140*108سم |
تصفية لـ PCB Depaneler:
1.هذه مجموعة جديدة من آلة التوجيه. إنها آلة توجيه مستقلة مصممة خصيصًا لتوجيه (إزالة اللوحات) من مجموعات لوحات الدوائر المطبوعة (PCBA) إلى مجموعات فردية.
2يفتخر النظام بأنه أسرع جهاز توجيه في العالم مع معدل دورة 1.5 ثانية لكل علامة التبويب.
3يمكن أن تستوعب أقراص PCB أكبر في تشكيل الطاولة المزدوجة مع الحد الأقصى لحجم اللوحة 450mm x 350mm.
4يوفر برنامج واجهة مستخدم رسومية (GUI) جديد برامج "بصرية" سهلة الاستخدام لبرمجة سريعة ودقيقة عبر الإنترنت.
5.يمكن استيراد ملفات Gerber إلى البرنامج لبرامج أسهل.
وصف الوظيفة:
1.X10 تصوير تكبير يجعل البرمجة أسهل وزيادة دقة ضبط النقطة.
2طاولة تنزليتين توفر حركة الدخول والخروج في وقت واحد لتقليل وقت التشغيل لتحسين الإنتاجية.
3.AUTO MARK نظام تحويل. يمكن أن تتحقق صورة CCD وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع.
