آلة توجيه PCB لمفاصل الطحن FR4/CEM/MCPCB
المواصفات الخاصة بجهاز تصفية الألواح:
| النموذج | CW-F01-S |
| منطقة العمل القياسية | 350*350ملم |
| القوة | 220 فولت، 4.2 كيلوواط |
| إمكانية تكرار الجهاز | ± 0.02 ملم |
| القرار | ± 0.01mm |
| تحديد موقع المجلس | محطات عمل مزدوجة مع مصباح العش أو مصباح دبوس |
| موقع اللوحة | المواقع من خلال ثقوب الأدوات أو حواف PCB |
| تحميل | الدليل |
| التفريغ | الدليل |
| حجم اللوحة | 450*350ملم |
| سمك اللوحة | 0.5-3.5ملم |
| محرك العجلة | 0.5 كيلوواط فولاذ نجمة الصباح |
| تغيير الأداة | الدليل |
| نظام تصفية الغبار | مكنسة كهربائية 3KW |
| نظام الرؤية | كاميرا فيديو CCD عالية الدقة |
| البرمجة | التعليم اليدوي بمساعدة الرؤية من نقطة إلى نقطة |
| وظيفة التحرير | وضع التشغيل الجاف بمساعدة الرؤية / تشغيل الاختبار |
| وزن الجهاز | 500كيلوغرام |
| مقاس الجهاز | 113*140*108سم |
وصف الوظيفة:
1.X10 تصوير تكبير يجعل البرمجة أسهل وزيادة دقة ضبط النقطة.
2طاولة تنزلق اثنين توفر في وقت واحد في الخروج والدخول للحركة لتقليل وقت التقاط لتحسين
الإنتاجية.
3.AUTO MARK نظام تحويل.CCD الصورة يمكن أن تحقق وتحاكي المسار أو التوجيه لتقليل
خطأ غير ضروري قبل القطع
4. لديه التوجيه بت التحقق من وقت الحياة ونظام إنذار لتذكير المشغل لتغيير بت التوجيه
عندما ينتهي 120M قطع. وقطع قطعة التوجيه الأول 2 ملم نقطة الطحن الأولى، وسط 2 ملم قطع الثانية
نقطة الطحن، الـ 2 ملم الأخيرة تقطع نقطة الطحن الثالثة لزيادة عمرها.
5. يمكن لـ CCD تصوير التحقق وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع.
تصفية لـ PCB Depaneler:
هذه مجموعة جديدة من آلة الروتر. إنها آلة راوتر مستقلة مصممة خصيصًا لتوجيه مجموعات لوحات الدوائر المطبوعة (PCBA) إلى مجموعات فردية.يفتخر النظام بأنه أسرع جهاز توجيه في العالم مع معدل دورة 1.5 ثواني لكل علامة
يمكن أن تستوعب أقراص PCB أكبر في تكوين الطاولة المزدوجة مع الحد الأقصى لحجم اللوحة 450mm x 350mm.
يوفر برنامج واجهة المستخدم الرسومية (GUI) الجديد برمجة "بصرية" سهلة الاستخدام لبرمجة الإنترنت السريعة والدقيقة.
يمكن استيراد ملفات Gerber إلى البرنامج لبرامج أسهل.
ميزتنا:
1إضافة إلى ذلك، إضافة إلى ذلك، إضافة إلى ذلك.
2خدمات الدعم الفني في يوم الوعد
3الحد من التعامل مع الشكاوى، نصف ساعة مرة أخرى للعملاء
4خبراء الهيئة، توفير برنامج فرعي PCB المهنية
5صانع آلات موثوق به، لدينا خبراء 15، كل منهم لديه أكثر من 6 سنوات من الخبرة،

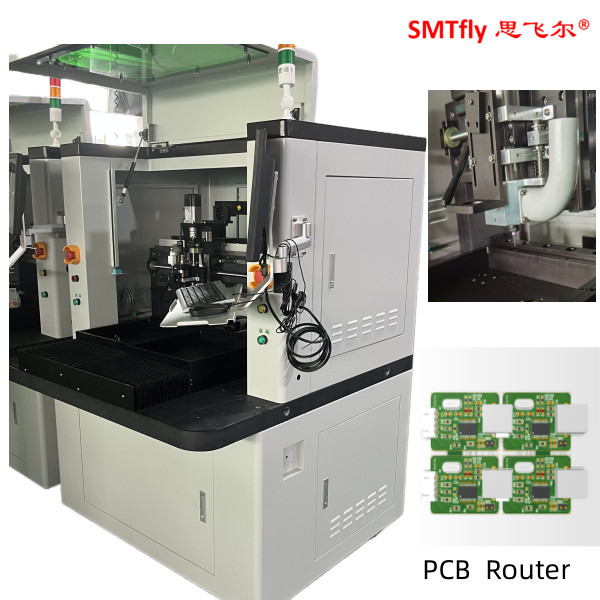

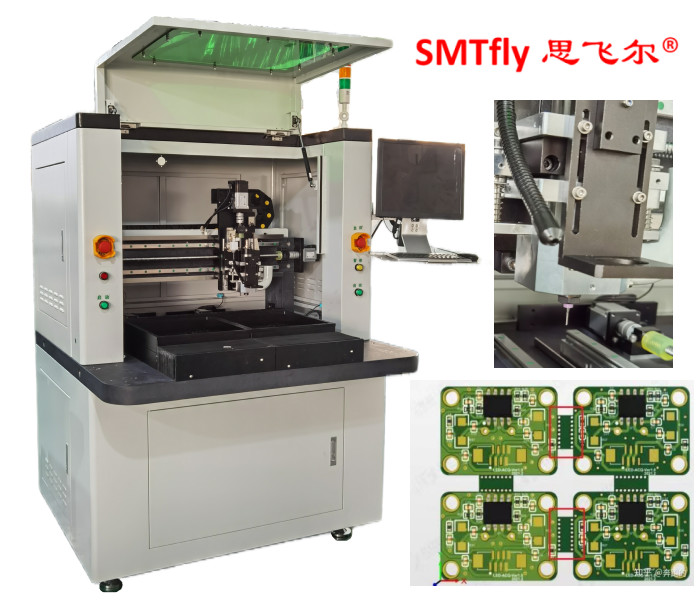

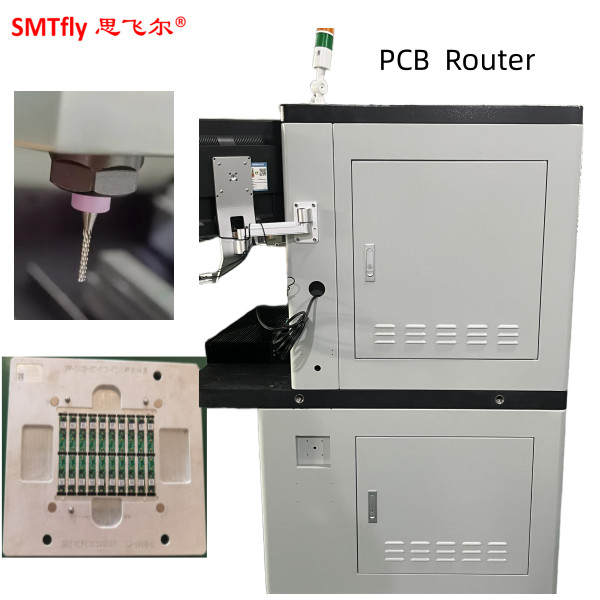

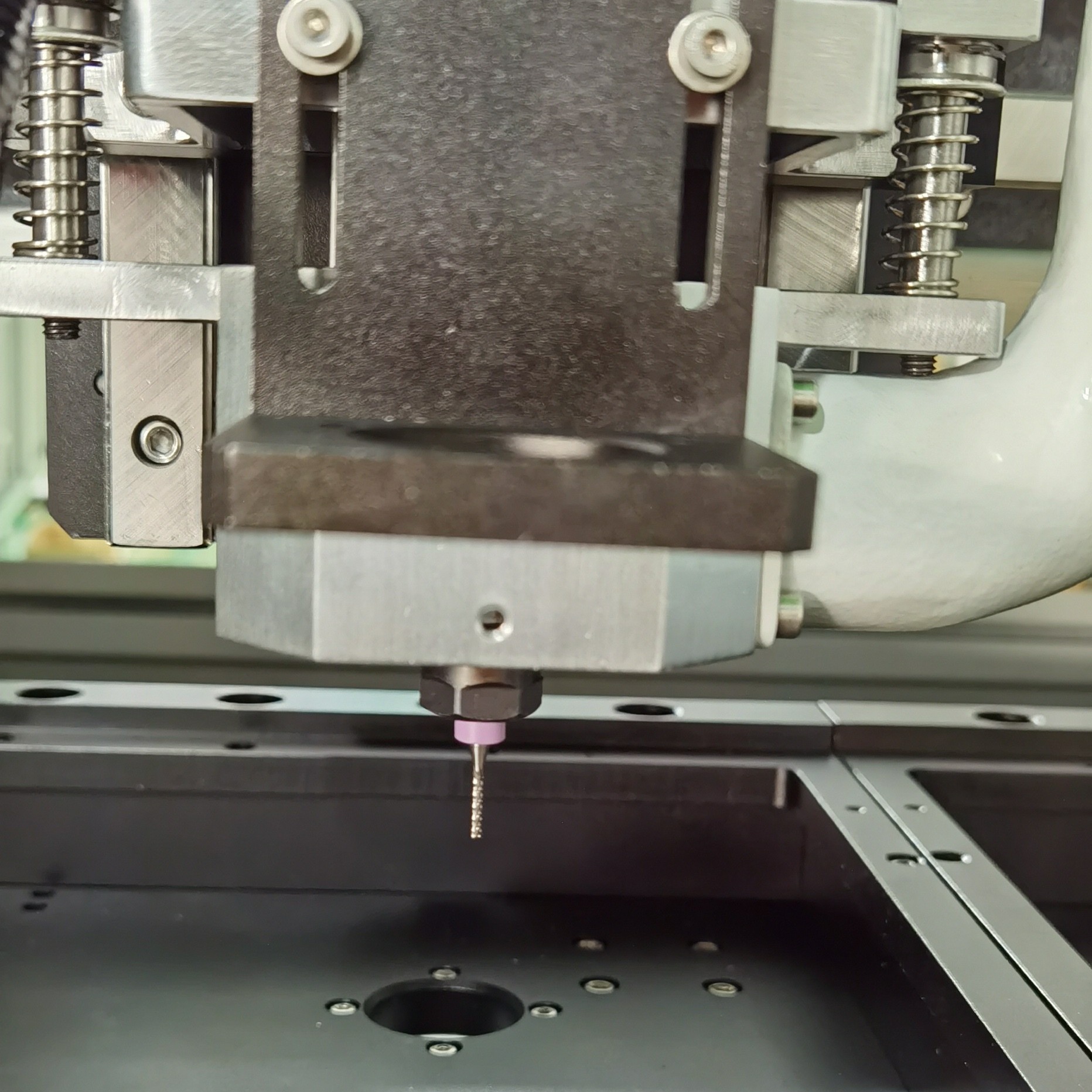

صورة آلة:
