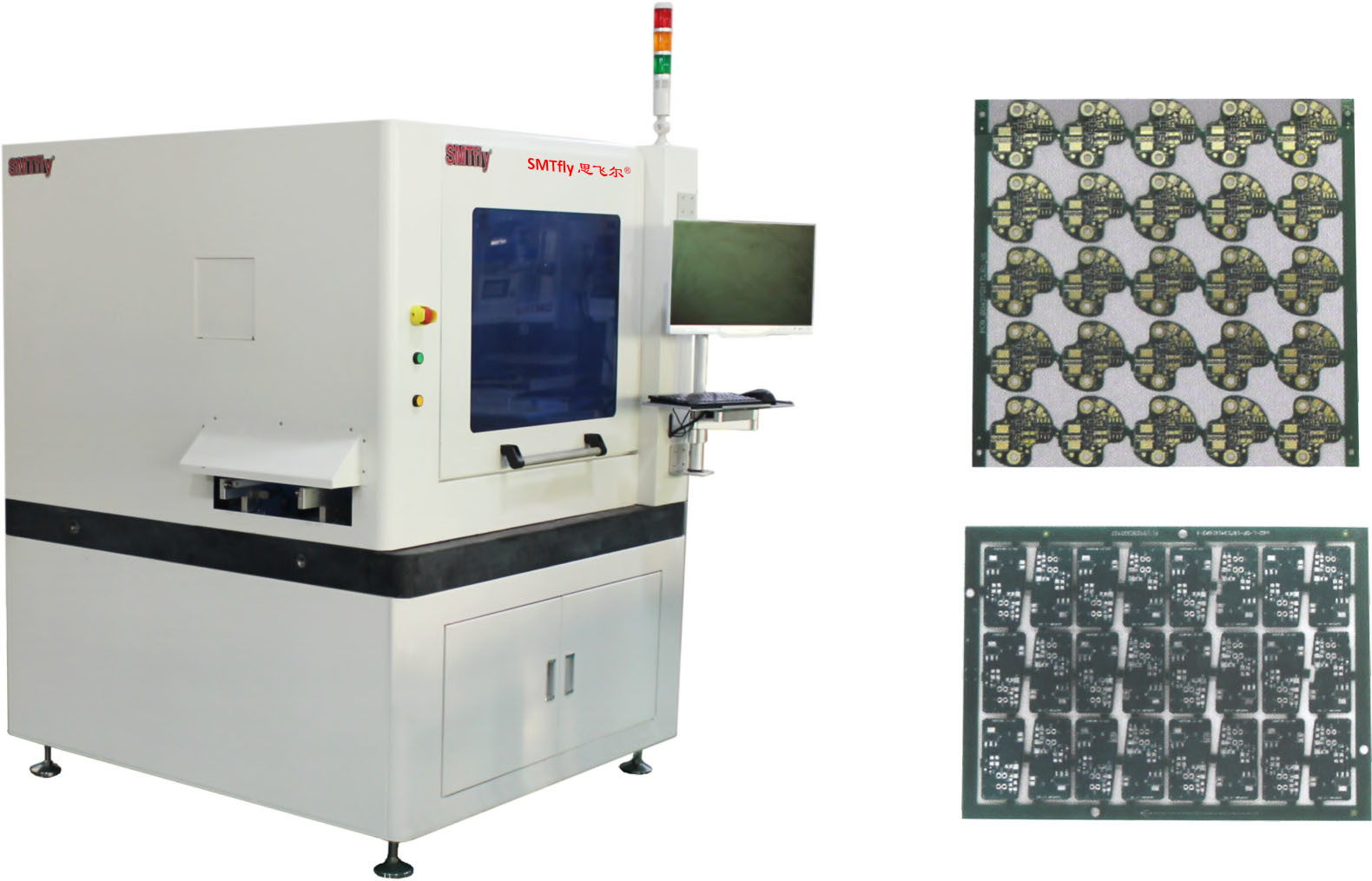

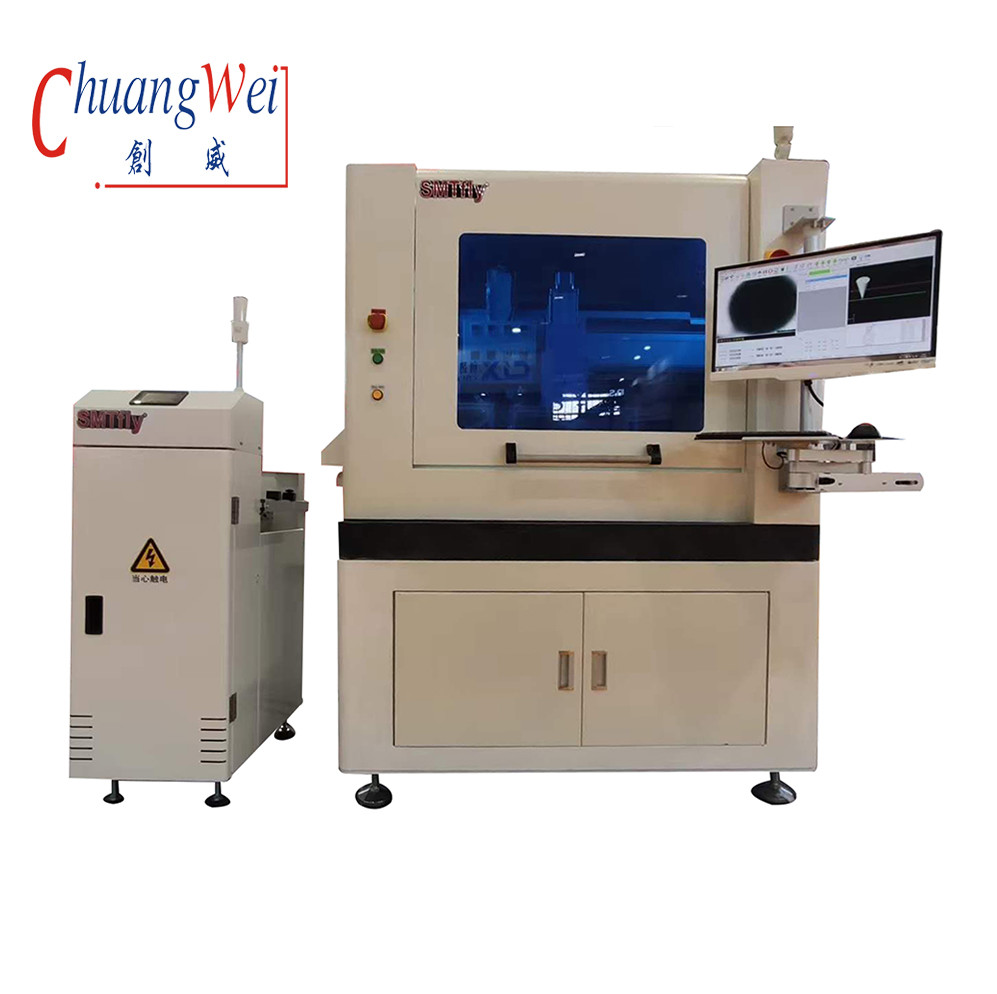

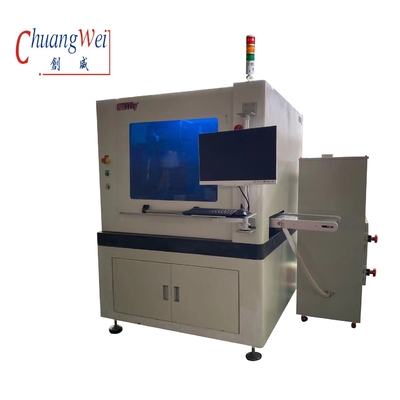

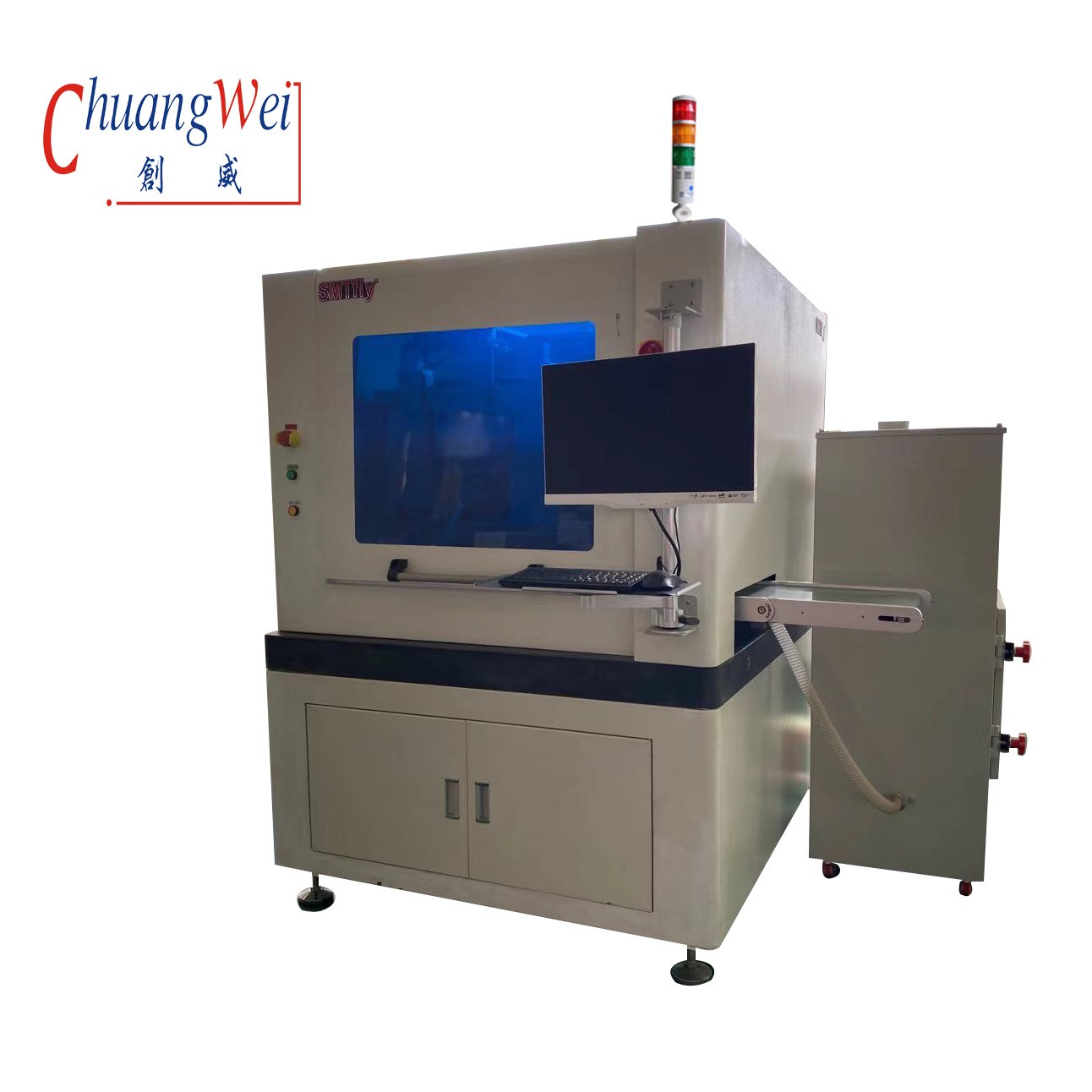

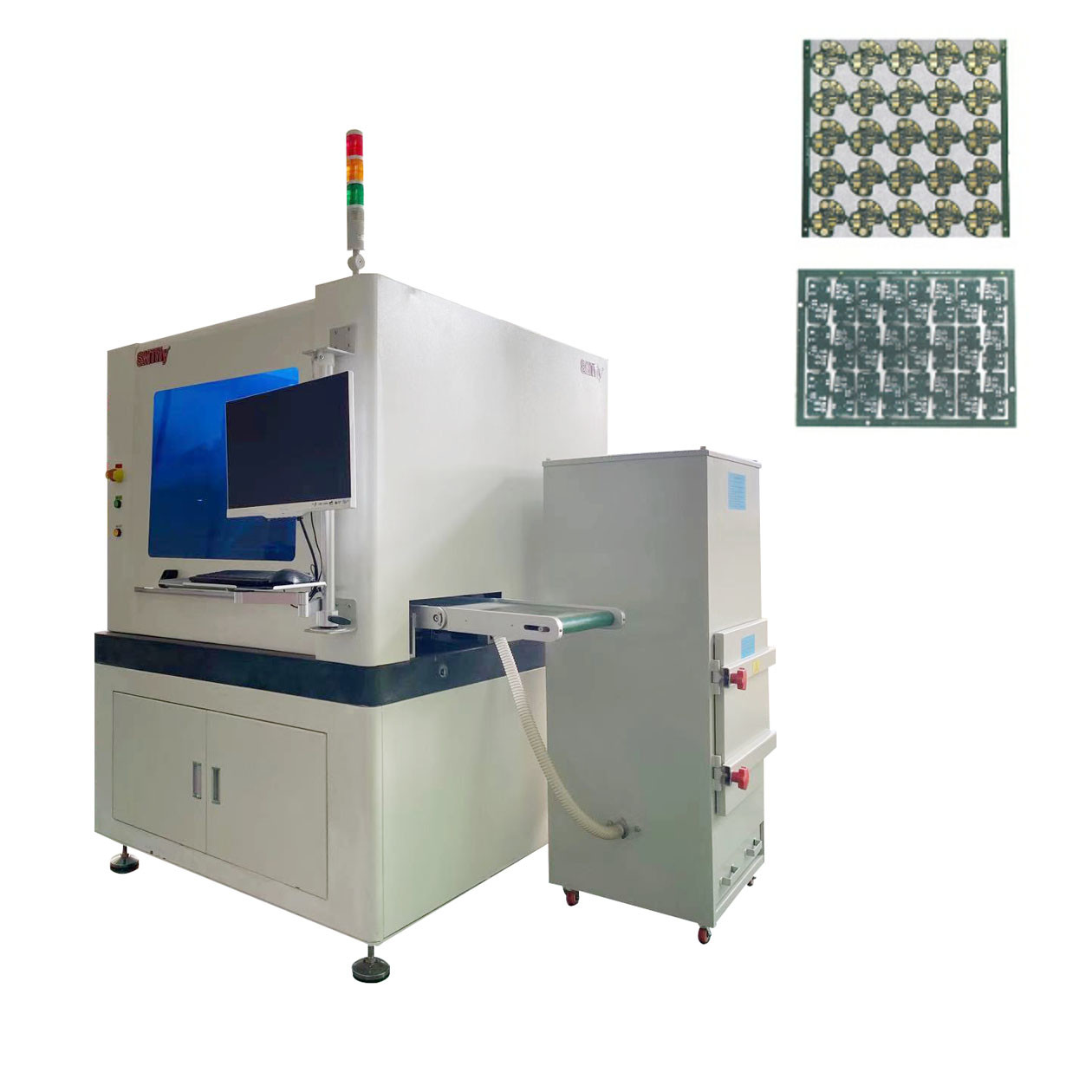

آلة توجيه PCB في خط عالية الكفاءة جهاز توجيه PCB مع وظيفة فحص شفرة الكسر،CW-F03
جهاز PCB على الخط الذي يستخدم خصيصًا لقطع مكونات PCBA ((اللوح) إلى أجزاء منفصلة ، مع هيكل مثبت على السكة الحديدية دون قطع الجيج. يمكن وضعه في الإنتاج على الفور.يحتوي على مراقبة ESD الثابتة، وقطع ردود الفعل الإجهاد، وتغيير الأداة التلقائية، فإنه يمكن أن تصل إلى سرعة قصوى من 60000 دوران.نظام التحكم الذي تم تطويره على أساس نظام RM لدينا يمكن أن يضمن العملاء البرمجة السريعة والدقيقة.
المزايا:
نظام قطع عالي الموثوقية
ألمانيا KAVO المحور الرئيسي عالي السرعة مع سرعة قصوى من 60000 تدور، مع مراقبة الجهد الثابت ESD ووظائف رد فعل الجهد القطع وتغيير الأداة التلقائية.
نظام الرؤية الفائقة:
نظام رؤية آلة دقيق يتكون من الكاميرا الصناعية التصوير الألمانية، Moritex العدسة ومصدر الضوء على مستوى القياس؛
يدعم جميع وظائف معايرة الجهاز، والتعويض، وتحديد الموقع، ويتميز بالاستقرار العالي والقدرة على مكافحة الاضطرابات.
الخصائص:
1تغيير أدوات تلقائي
2مراقبة الأسلوب الإلكتروني
3. قطع ردود الفعل نفسها
4وضع إنتاج آلي
5الرابط بين وظيفة إحصاءات الشركات والنظام الإداري للعملاء
6يمكن تجهيزها بوظيفة مضادة للانفجار من المكنسة الكهربائية
المواصفات:
| النموذج | CW-F03 |
| حجم الجهاز | 1000*1200*1533ملم |
| الوزن | حوالي 1900 كجم |
| الحجم الأقصى لـ PCB | 350*350ملم |
| سمك الـ PCB | 0.4-6ملم |
| ارتفاع ناقل الحركة | 900±50ملم |
| اتجاه العرض | اليسار -> اليمين |
| سرعة الإرسال | 1500mm/s ((max) / قابل للتعديل |
| نوع لوحة التغذية | سكة حديدية توجيه للنقل من نوع القسم |
| تعديل عرض القطار | أوتوماتيكي |
| إشارة الاتصال من أجهزة الكمبيوتر العليا والسفلية | (SMEMA) |
| تحديد موقع PCB | مشبك السكة الحديدية العليا والسفلية |
| نظام الاختيار | نظام التشغيل الدواري 360 ° ؛ مجموعتين من فوهات الشفط الفراغية على الأكثر ، 4 مجموعات من وحدات نقل الحزام ESD / وحدات توجيه اللوحة |
| محور القطع/سرعة | ألمانيا KAVO، 60,000rpm/min |
| نوع التبريد | ضغط الهواء |
| مراقبة الأبحاث الإلكترونية | نعم.. |
| تغيير أدوات تلقائي | نعم.. |
| الحد من ردود الفعل الإجهاد | نعم.. |
| فحص شفرة الكسر | نعم.. |
| سرعة القطع | 1-200mm/s |
| دقة القطع | ± 0.5 ملم |
| تكرار دقة تحديد الموقع | ± 0.01mm |
| السرعة المتحركة المنسقة | 1000ملم/ثانية |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية/وحدة توجيه اللوحات |
| نوع جمع النفايات | خارج المسار |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي |
| إمدادات الهواء | 5-8kg/cm2 |
| إمدادات الطاقة | AC380V±5%، 50/60Hz، 3KW |
تغيير أدوات تلقائي
يدعم مبدل الأدوات القياسي ثلاثة أنواع من أدوات 3.175mm ، كل منها لديه سعة تحميل أعلى من 10 واحدة. يتم دمجها مع نظام التشبيك الدقيق ونظام الرفع ؛ ثلاثة محاور -X1 ،Y1 و Z1 من آلية القطع يمكن أن ندرك تغيير الأداة.
شهادة CE
