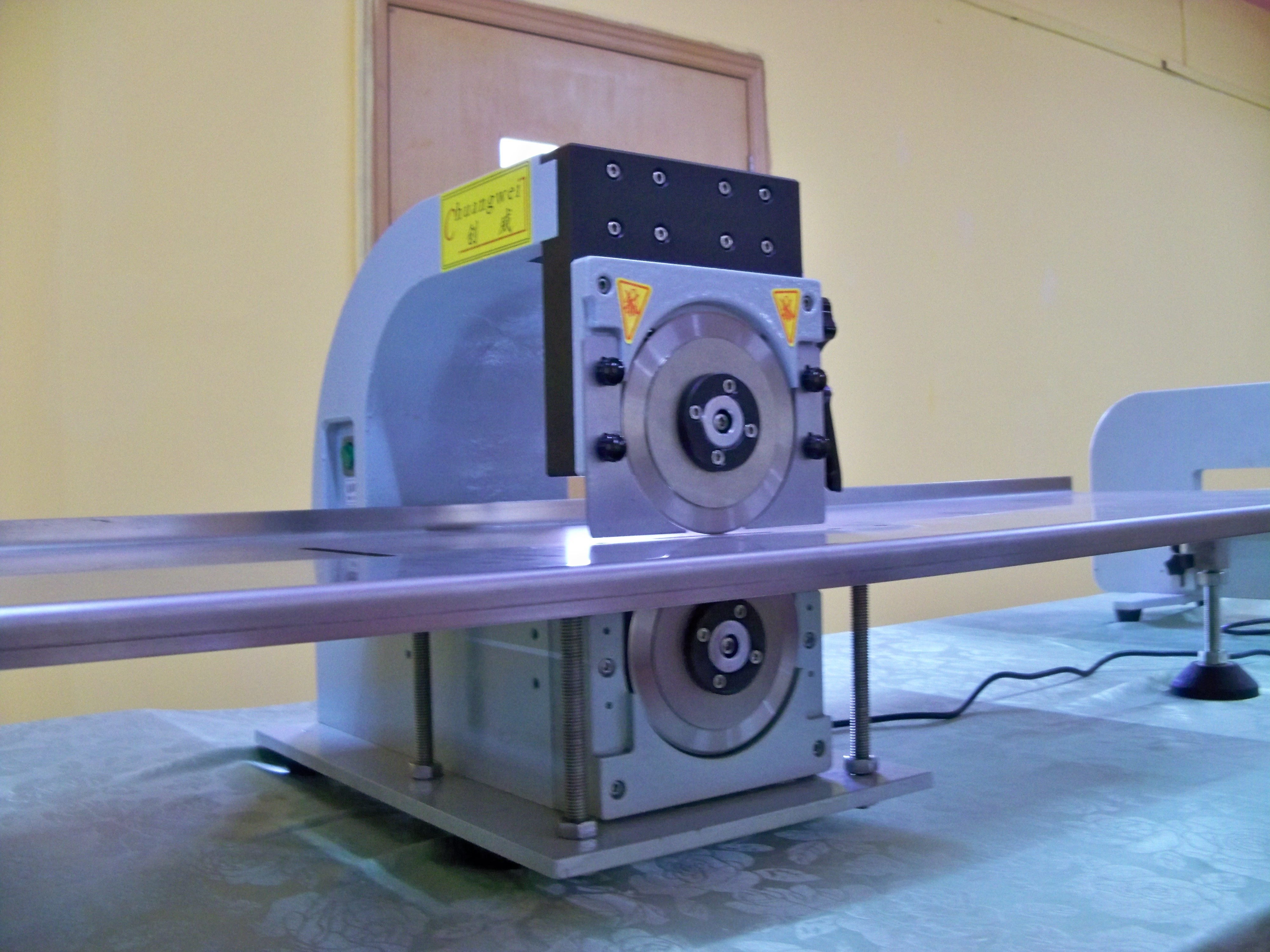

PCB Separation V Cut فصل PCB لخط إنتاج الإضاءة LED
مواصفات آلة قطع ثنائي الفينيل متعدد الكلور

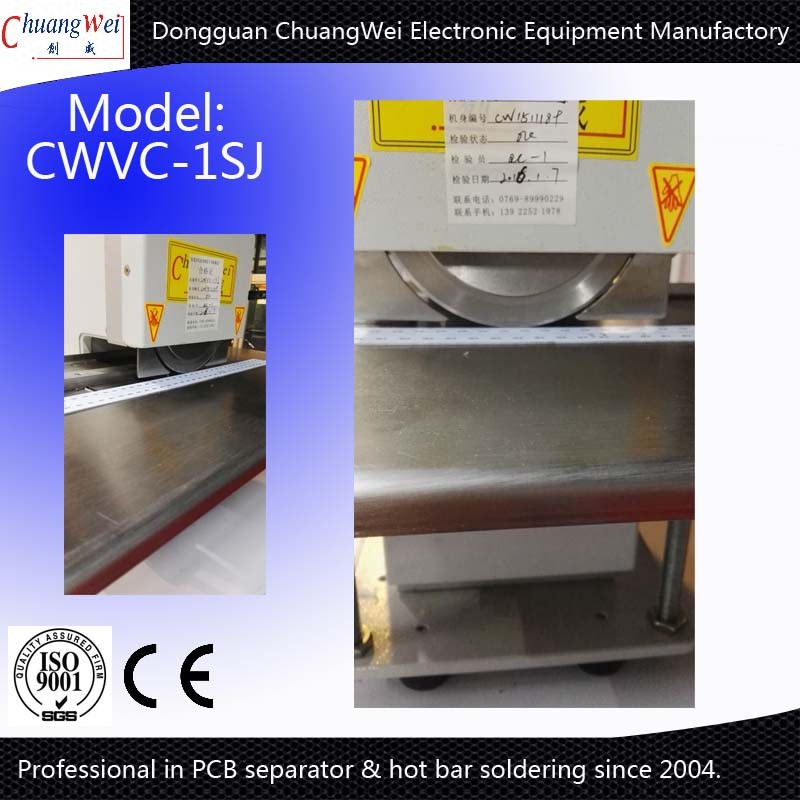

| نموذج | SMTfly-1SJ |
| أقصى طول للقطع | غير محدود |
| طول المنصة | يمكن أن يكون 1.2 / 2.4 متر وفقًا لمتطلبات العميل |
| حجم آلة قطع ثنائي الفينيل متعدد الكلور | 420 × 280 × 400 ملم |
| سرعة القطع | 0-400 مم / ثانية |
| سمك القطع | 1.0-3.5 مم |
يصف :

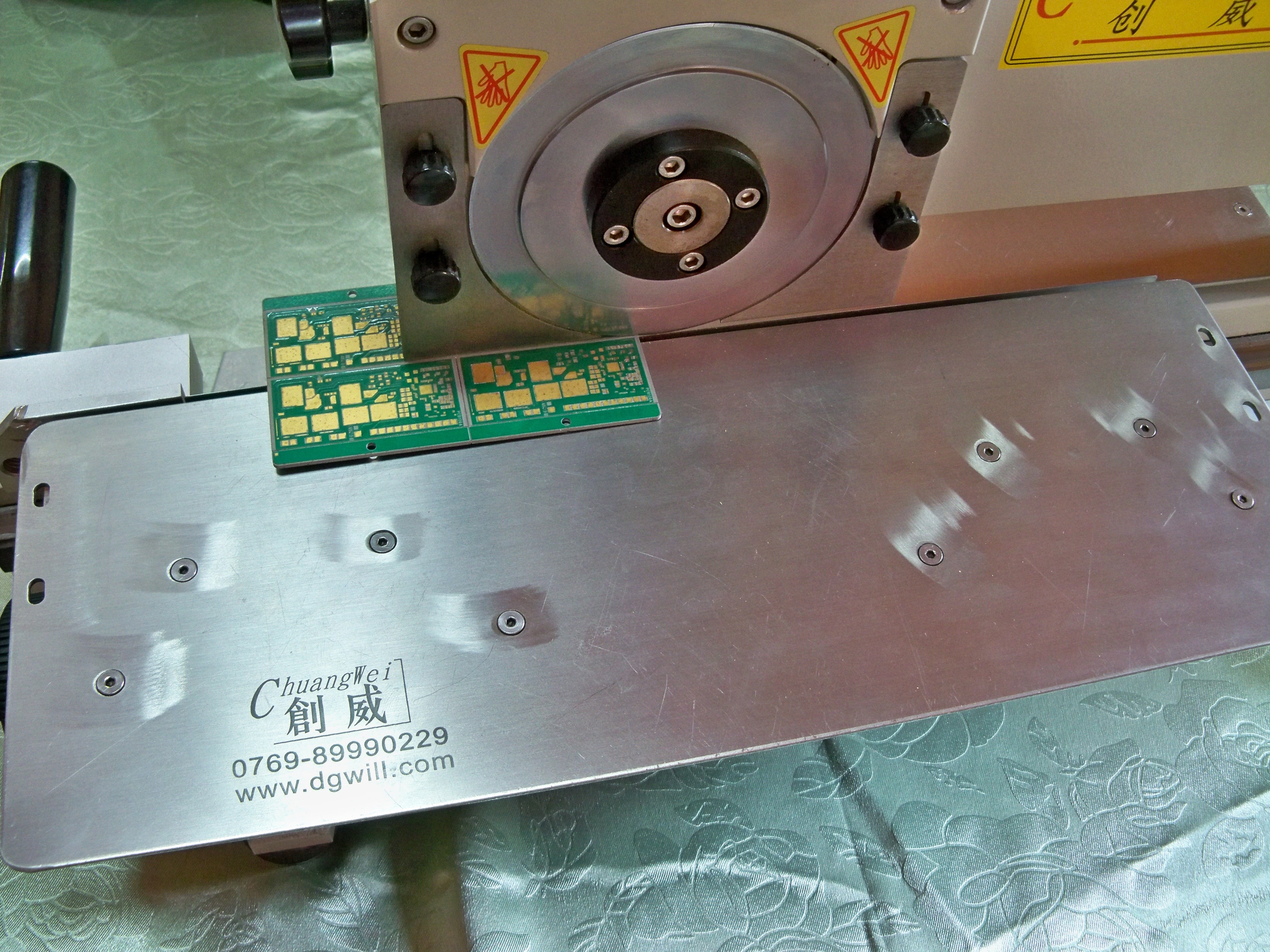

تستخدم هذه الآلة طريقة القطع المتعددة ، قطع لوحة الدائرة بواسطة ست قطع من السكين الدائري ، تقلب قطعتين لمجموعة ، تشكل وحدة القطع ، ثلاث مجموعات بالكامل.تنقسم عملية القطع بأكملها إلى ثلاث مراحل ، تقطع المجموعة الأولى من الشفرات 40٪ من لوحة الدائرة ، ثم الثانية لتكمل 40٪.آخر مجموعة من الشفرات تفصل بين المنتجات لإنهاء العمل.نظرًا لأن كل كمية قطع صغيرة ، فإن عملية القطع للضغط أكثر من الطريقة التقليدية للقطع ، تقل أكثر من 80 ٪ ، وتنقسم لوحة الدائرة جيدًا ، وتكون حافتها مسطحة وسلسة ، واللوحة مسطحة.
سمات :
|
1 |
يمكن أن يكون طول لوحة PCB غير محدود |
|
2 |
باستخدام فولاذ التنغستن عالي السرعة التايواني ، تكون متانة الشفرة أعلى ، ويمكن أن تصل عمر الشفرة إلى عام واحد عند تقسيم ركيزة الألومنيوم. |
|
3 |
يمكن ضبط الشفرة لأعلى ولأسفل بدقة |
|
4 |
بما أن الآلة تستخدم طريقة القطع المتعدد ، فإن عملية القطع تكون مستقرة.تم تجهيز منصة الفولاذ المقاوم للصدأ الممتدة بمخمد قابل للتعديل ، وهو مناسب لقطع عروض مختلفة من لوحة دائرة مصباح المادة. |
|
5 |
سهل التشغيل وسرعة عالية |
يرجى الملاحظة :
غالبًا ما تكون السكاكين الدائرية كافية لفصل الألواح غير المعقدة أو قطع نفايات الهامش.ومع ذلك ، بالنسبة للألواح عالية الجودة التي تحتوي على مكونات حتى خط التقسيم ، يمكن تحقيق جودة أفضل إذا تم الفصل في وقت واحد باستخدام سكاكين خطية بطول اللوحة بالكامل (على سبيل المثال CWVC-2L CWVC-450 CWVC-3) .
