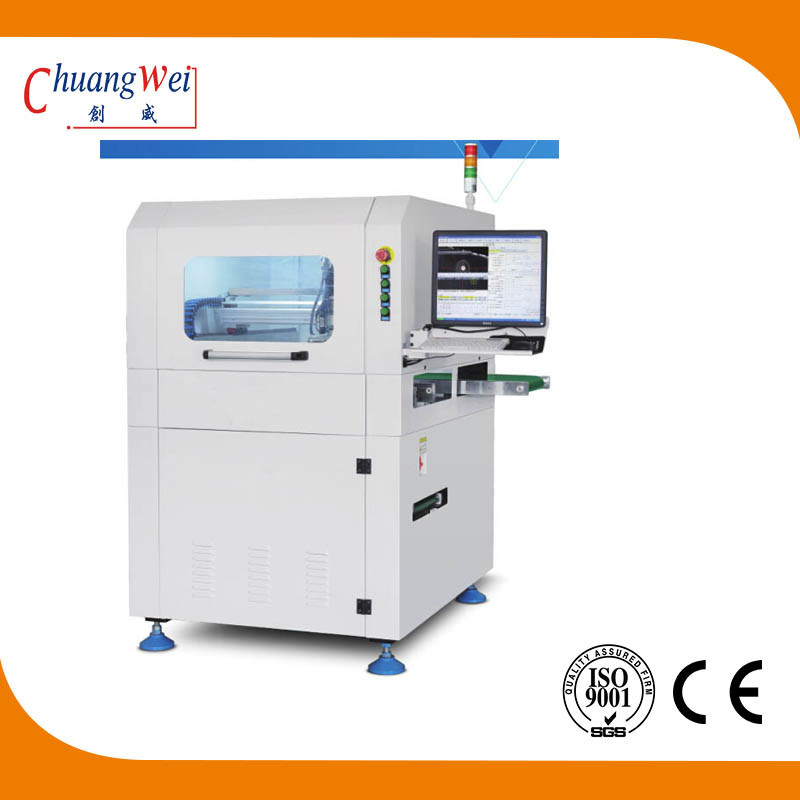

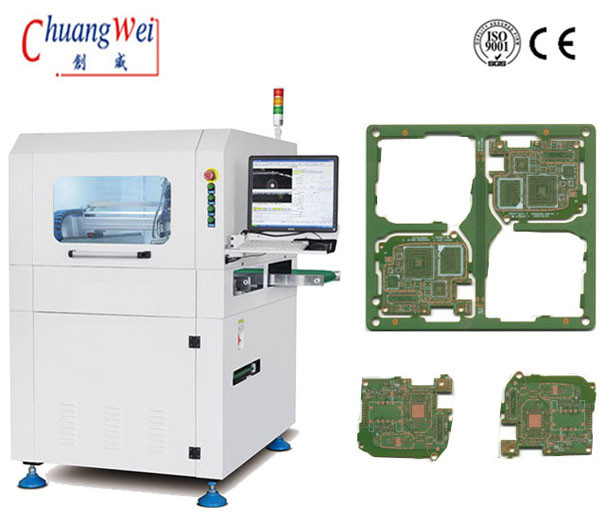

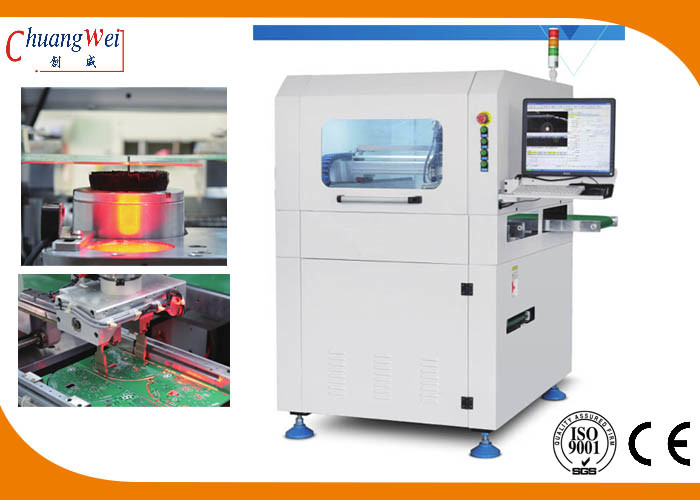

ESD مراقبة PCB Router مضمنة آلة قطع PCB مع 60000 دورة في الدقيقة:
حل إعادة توجيه اللوحة 1: سيتم تسليم PCB المقطوع عن طريق نظام التثبيت إلى خط نقل الحزام ، ثم إرساله عن طريق خط نقل ESD عبر الماكينة إلى خط التجميع ، أو يتم التقاطه وتحميله في علبة المنتج عن طريق حل مناور مخصص.
حل الكتابة 2: استخدم وحدة إعادة توجيه لوحة الدُفعات ARM-1 لتفكيك خط نقل الحزام من الماكينة ، وإدخال وحدة إعادة توجيه اللوحة من خلف الماكينة ، وتحميل اللوحة مباشرةً في صندوق نفطة في ARM-1 عبر نظام التثبيت.يتميز الحل بالبساطة والراحة.
ميزات آلة قطع PCB المضمنة
1. تغيير الأداة التلقائي
2. رصد البيئة والتنمية المستدامة
3. قطع ردود الفعل stess
4. وضع الإنتاج التلقائي
5. الربط بين وظيفة الإحصاء Spc ونظام إدارة العملاء ERP
6. يمكن أن تكون مجهزة بوظيفة مقاومة للانفجار من مكنسة كهربائية
مواصفات آلة قطع PCB المضمنة:
| نموذج | SMTfly-F03 |
| حجم الماكينة | 1000 * 1200 * 1533 ملم |
| وزن | حوالي 1900 كلغ |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 350 * 350 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-6 ملم |
| ارتفاع ناقل الحركة | 900 ± 50 مم |
| اتجاه الإرسال | يسار -> يمين |
| سرعة انتقال | 1500 مم / ثانية (كحد أقصى) / قابل للتعديل |
| نوع لوحة التغذية | قسم السكك الحديدية دليل النقل نوع |
| تعديل عرض القضيب | تلقائي |
| إشارة اتصال لأجهزة الكمبيوتر العلوية والسفلية | سميما |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | العلوي والسفلي لقط السكك الحديدية |
| نظام الانتقاء | نظام لقط دوار 360 درجة ؛مجموعتان من فوهات الشفط الفراغي على الأكثر ، 4 مجموعات من وحدات نقل / إعادة توجيه لوحة الدُفعات ESD على الأكثر |
| قطع المغزل / السرعة | ألمانيا KAVO ، 60،000 دورة في الدقيقة / دقيقة |
| نوع التبريد | ضغط الهواء |
| مراقبة البيئة والتنمية المستدامة | نعم |
| تغيير الأداة التلقائي | نعم |
| قطع ردود الفعل تجاه الإجهاد | نعم |
| فحص شفرة الكسر | نعم |
| سرعة القطع | 1-200 مم / ثانية |
| دقة القطع | ± 0.5 مم |
| كرر دقة تحديد المواقع | ± 0.01 مم |
| تنسيق سرعة الحركة | 1000 مم / ثانية |
| نوع اللوحة الخارجية | ESD حزام النقل / وحدة إعادة توجيه لوحة الدُفعات |
| نوع جمع النفايات | خارج المسار |
| برمجة الإجراءات | برنامج استيراد / تحرير رسم جربر من خلال نظام مرئي |
| مزود الهواء | 5-8 كجم / سم 2 |
| مزود الطاقة | AC380V ± 5٪، 50 / 60Hz، 3KW |
مزايا آلة قطع ثنائي الفينيل متعدد الكلور المضمنة مغير أداة أوتوماتيكي
يدعم مغير الأدوات القياسي ثلاثة أنواع من الأدوات مقاس 3.175 مم ، لكل منها قدرة تحميل أعلى تبلغ 10 أدوات.يتم دمجه مع نظام التثبيت الدقيق ونظام الرفع ؛يمكن لثلاثة محاور - X1 و Y1 و Z1 لآلية القطع تحقيق تغيير الأداة.
نظام قطع عالي الموثوقية
المحور الرئيسي KAVO الألماني عالي السرعة مع سرعة قصوى تبلغ 60000 دورة ، ويتميز بمراقبة الجهد الساكن ESD ووظائف قطع ردود الفعل للضغط وتغيير الأداة تلقائيًا.
