آلة PCB Depanelizer Equipment CNC PCB Router Machine مع دقة قطع 0.1 ممميزة:
1.X10 تجعل الصورة المكبرة من البرمجة أسهل وتزيد من دقة ضبط النقاط.
2.توفر طاولتان انزلاقتان حركة داخلية وخارجية في وقت واحد لتقليل وقت التثبيت من أجل إنتاجية أفضل.
3- نظام تعويض العلامات التلقائي: يمكن لصورة CCD فحص ومحاكاة المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع.
4. لديه نظام فحص عمر بت التوجيه ونظام إنذار لتذكير المشغل بتغيير بت التوجيه عند الانتهاء من قطع 120M.قطعت بت التوجيه الأولى 2 مم نقطة الحلب الأولى ، وقطع الوسط 2 مم نقطة الطحن الثانية ، وقطع آخر 2 مم نقطة الطحن الثالثة لزيادة فترة صلاحيتها.
5. يمكن لصورة CCD فحص ومحاكاة المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع.
2. قائمة الأجزاء
| أولا الأجهزة | |
| مغزل | مغزل نجمة الصباح |
| اتفاقية مكافحة التصحر | سوني 520 خط كاميرات صناعية |
| عدسة | الكمبيوتر Computar EX2C |
| أفسد | TBI Precision واردات الكرة اللولبية الأرضية |
| مرشد | توسيع HIWIN سكة التوجيه الخطية المستوردة |
| محرك | سلسلة JiaBao LCF |
| بطاقة I / O CONTRONL | HFC PCI-9074 |
| بطاقة تحكم السائق | HFC PCI-9074 |
| بطاقة I / O | PCI-9074-64 قطعة / -38 قطعة |
| تنظيف ثابت | سلسلة STATIC-ST401A |
| حاسوب | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| واجهة الجهاز | AOC LCD17 "، ماوس لوجيتك |
| 2. البرمجيات | |
| نظام التحكم | Windows XP Professional (Service3، v.3244) |
| عملية واجهة المستخدم الرسومية | نظام التشغيل Windows XP باللغة الإنجليزية |
| تحرير البرنامج | في النسق |
| نظام الرؤية | تعويض CCD AOTU |
| نظام التحكم | الإصدار F 1.2.88 |
3. المعلمات
| إجمالي | |
| الأبعاد (عرض * عمق * ارتفاع) | 1370 مم * 1650 مم * 1450 مم |
| وزن | 650 كجم |
| تعويض الارتفاع | 60 ~ 110 ملم |
| مناور | |
| نوع المحرك | سلسلة JiaBao |
| التكرار الموضع | 0.001 مم |
| منطقة عمل المحور (كحد أقصى) | 830 مم * 580 مم * 50 مم |
| محطة عمل | |
| تثبيت ثنائي الفينيل متعدد الكلور | معيار التخصص |
| تحميل / تفريغ ثنائي الفينيل متعدد الكلور | يدوي |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى) | 320 * 320 مم (يمكن تصنيعها حسب الطلب) |
| ثنائي الفينيل متعدد الكلور سميكة (حد أقصى) | 5 ملم |
| التثبيت | |
| تثبيت الصلابة | جعل تركيبات مخصصة |
| التثبيت التثبيت | الات |
| محرك المغزل | |
| قوة | 400 واط |
| مغزل | 50000 دورة في الدقيقة / دقيقة |
| يحمي | التبريد الذاتي / الرياح |
| تغيير القاطع | تخصص |
| القدرة على التوجيه | |
| سرعة القطع (قصوى) | 80 ملم / ثانية |
| سرعة القيادة (القصوى) | 2500 مم / ثانية |
| دقة القطع | 0.01 مم |
| نظام الشفط | |
| قوة الفراغ | 3.5KW AC 380V |
| مكنسة | راسيا |
| خدمات | |
| قوة | 2.0KW AC380V |
| مزود الهواء | 4-6 كجم / سم 2 |
| برمجة | |
| تحرير البرنامج | في النسق |
| تحرير الوظيفة | خط ، قوس ، دائري ، منحنى حرف U |
| تخزين البرنامج | HDD |
| نظام الرؤية | SONE color CCD |
| إزاحة قطع الطحن | آلي |
| إعداد الفراغ | آلي |
| شاشات العملية | |
| مؤشر | حالة آلة المؤشر |
| فحص الأداة | عمر أداة الكشف التلقائي ، واستخدام اختبار الوقت |
| حماية المحرك | لديك ارتفاع درجة الحرارة ، الزائد ، وظيفة حماية الجهد المنخفض |
| فحص التحميل الزائد للمحرك | لديك الزائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض |
| أداة وقت قابلة للاستخدام | عمر أداة الكشف التلقائي ، |
| إحصاء البيانات | نموذج لوحة منفصل ، فصل العد ، طرق عد متنوعة |
| سجل خطأ | يسجل البرنامج تلقائيًا جميع ذاكرة الإنذارات الخاصة بالآلات |
| ثالثا.دقة | |
| دقة المحور | 0.001 مم |
| دقة القطع | 0.1 ملم |
| رابعا.أمان | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| مستشعر الباب | مستشعر التبديل الجزئي لباب الأمان الأمامي والخلفي (اختياري) |
| زر التوقف الضرورة |
4. المزايا:
1. باستخدام جهاز مزدوج الانزلاق في مكانه ، يقلل من أوقات انتظار القطع ، ويزيد من الطاقة الإنتاجية.
2. تجنب السديلة الاصطناعية الناجمة عن تكسير القصدير وأضرار الأجزاء وغيرها من القضايا.
3. تجنب استخدام الثنية أو الحادة الناتجة عن الضغط الميكانيكي.
4. مناسبة لقوس اللوح النهائي والقطع الخطي.

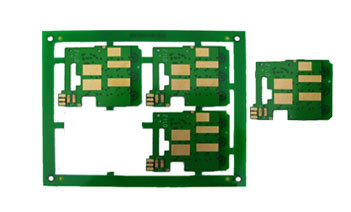

5. مناسب للقطع الصغيرة للقطع النهائي ، اللوحة الأساسية للهاتف المحمول ، المساعد الرقمي الشخصي ، بطاقة واجهة الكمبيوتر ، إلخ.

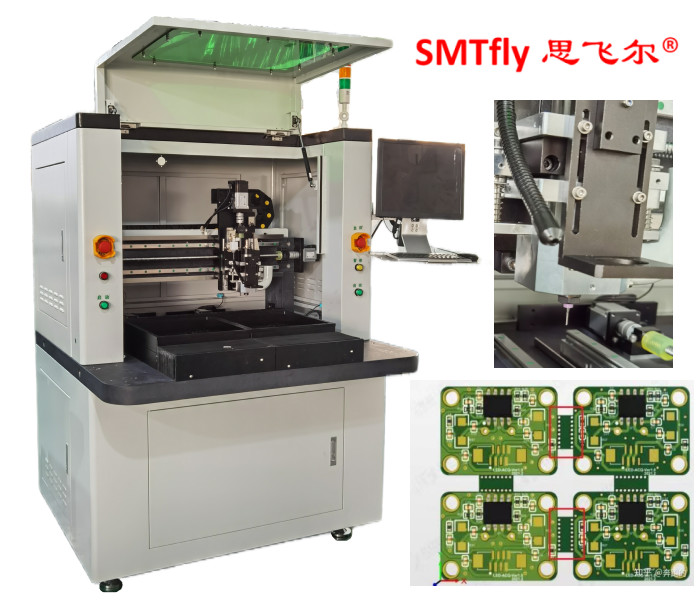

5. صورة مفصلة:
