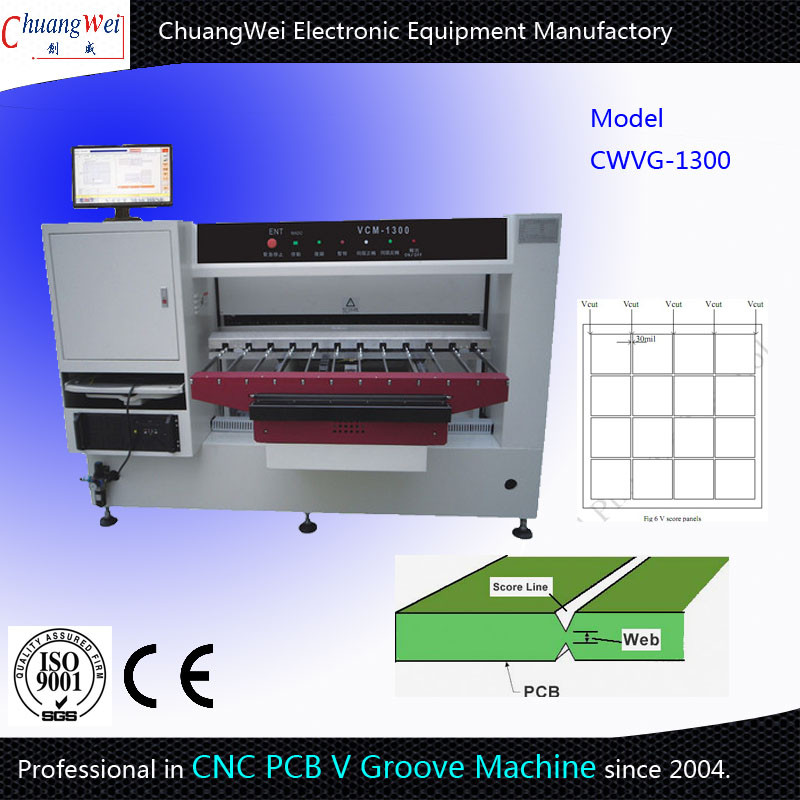

V Scoring PCB Separator V Cut PCB Depanelizer V الأخدود PCB آلة القطع
ملحق الجهاز
|
ملحق |
ماركة |
مكان المنشأ |
ملاحظة |
|
دليل السكك الحديدية |
PMI |
تايوان |
|
|
دليل برغي |
TBI |
تايوان |
|
|
أجهزة السيارات |
فوجي الكتريك |
اليابان |
|
|
محرك المغزل |
فوجي الكتريك |
اليابان |
|
|
جهاز كمبيوتر |
HP |
الصين |
كمبيوتر أعمال HP مقاس 19 بوصة |
|
جسم |
رخام |
جينان من الصين |
معلمات التكوين:
|
العنصر |
معامل |
ملاحظة |
|
مقاس |
1900 × 2280 × 1585 مم |
L * W * H |
|
ارتفاع العمل |
920 ± 50 مم |
|
|
وزن |
3000 كجم |
|
|
مزود الطاقة |
تيار متردد 220 فولت ، 50/60 هرتز |
|
|
الاهلية |
3.0 كيلو واط |
|
|
ضغط جوي |
5 كجم / سم 2 |
|
|
منصة العمل |
الحد الأقصى: 1550 مم * 630 مم |
|
|
سماكة |
0.3 ~ 3.2 مم |
|
|
المواصفات بليد |
ضياء خارجي: φ120mm ضياء داخلي: φ25.4mm |
|
|
تحديد المواقع وتد |
ضياء: 2 مللي متر (7 قطعة) |
|
|
أدنى مسافة بين خط النتيجة V الأول وثقب الدبوس |
4.5 ملم |
|
|
سمك شفرة |
2 مم |
|
|
دقة سمك V-groove المتبقية |
± 2 ميل |
|
|
دقة الملعب V-groove |
± 2 ميل |
|
|
دقة متوازية على شكل V-groove |
± 2 ميل |
|
|
سرعة قطع الشفرة |
6000 دورة في الدقيقة |
|
|
سرعة القطع |
0 ~ 50 م / دقيقة |
|
|
إزاحة السرعة |
ماكس 70 م / دقيقة |
|
|
جامع الغبار |
2in السباكة 3.5 كيلو واط |
ميزة:
1. وفقًا لخصائص آلة V-CUT الأوتوماتيكية PCB / MCPCB التي تتضمن تخصصات متعددة ، بناء نظام النماذج الأولية الرقمية لآلة V-CUT الأوتوماتيكية PCB / MCPCB الذي يستخدم تصميمًا ومحاكاة مشتركًا متعدد التخصصات في مرحلة تصميم ميزات المنتج وأدائه للفحص والاختبار ، أداء المنتج لتلبية أهداف التصميم ، وحل التعارضات والتداخل بين مختلف التخصصات لتحقيق الاقتران الأمثل ، مما سيحسن بشكل كبير جودة المنتج وأداء النظام.
2. كل من قاعدة الجهاز باستخدام الجرانيت "طرزان تشينغ" أو "جينان تشينغ" ، والقوة القضاء على الخبرة ، والصلابة القوية ، والاستقرار الجيد.
3. محرك تموضع المحور XYZ باستخدام محرك سيرفو مستورد عالي الأداء ، لتحقيق تموضع عالي السرعة وعالي الدقة وزيادة الإنتاجية بشكل فعال.
4. نظام النقل والتوجيه الدقيق: دليل خطي دقيق مستورد ومسمار كروي دقيق ، معدات عالية الدقة ، الموقع.
5. مع وظائف خنجر لمعالجة معقدة PCB / MCPCB سكين القفز
6. متاح للقطع عالية الدقة لأحجام مختلفة من ألواح V-groove بسمك 0.4 ~ 3.2mm من الألواح المختلفة
7. السكين الأول في وسط مسمار PIN 4.5 مم فوق الحد الأدنى للاحتياطي
8. الحد الأدنى لقطر السكين 114 مم ، وهو أعلى عمر للأداة
9. استخدام واجهة التشغيل WINDOWS الصينية ، مثل معالجة البيانات وإدارة رقم البند.
10. مناسبة لوجه واحد ومزدوجة ، متعددة الطبقات ، وتشكيل السطح الأمامي لاستخدام لوحة الألومنيوم.
11. أثناء معالجة V-CUT ، مع التحكم الآلي في القياس ، وظيفة الكشف عن السماكة المتبقية.
12. واردات اليابان من محرك المغزل عالي السرعة ، V groove لا يقطع الحواف ، أطول عمر للأداة
13. استخدام أنظمة تحكم ذكية ، وتشغيل مستمر ، ومستقر ، ومن السهل إصلاح الخطأ.
14. سكاكين ، سكين تحكم رقمي رسومي عميق ، دقة عالية ، سهل التعلم ، سهل الإعداد بالكامل.
15. أدخل المعلومات في نفس الوقت مع AB ، التوجيه الاصطناعي ، المعالجة الأولية.
16. نظام جمع الغبار المتوفر (اختياري) ذو الكفاءة العالية ، والذي يمكن أن يحافظ على بيئة ورشة عمل نظيفة
