مقصلة نوع Pcb Depanelizer Depaneling PCB Aluminium LED Rigid Bar
منذ أكثر من 10 سنوات ، تم تطوير وتحسين آلات إزالة الألواح لدينا بشكل مستمر ، من أجل ضمان فصل غير مضغوط للوحات الدوائر المطبوعة.بعد اختبارات مكثفة لعملية الفصل ، يستخدم الكثير من موردي السيارات ماكينات إزالة اللوح من سلسلة NTM لفصل لوحاتهم المحددة مسبقًا.تستخدم الآلات قطعًا مقطعيًا متغيرًا بلا حدود لألواح الألواح المجهزة مسبقًا بطريقة لطيفة ونظيفة من خلال تجنب تلف مكونات SMD الموضوعة مباشرة على حواف الألواح.
مزايا :
1. ماكس.طول depaneling ثنائي الفينيل متعدد الكلور غير محدود
2. Depaneling ثنائي الفينيل متعدد الكلور دون إجهاد الانحناء والتوتر
3. استخدام آمن ، عملية سهلة
4. عملية Depaneling بدون اهتزازات
مواصفات مزيل ثنائي الفينيل متعدد الكلور:
| نموذج | SMTfly - 3 |
| الأعلى.طول قطع ثنائي الفينيل متعدد الكلور | غير محدود |
| سمك depaneling ثنائي الفينيل متعدد الكلور | 0.3 - 3.5 ملم |
| الجهد والقوة | 110 فولت / 220 فولت - 10 وات |
| ضغط هواء العمل | 0.5 - 0.7 ميجا باسكال |
| سرعة depaneling ثنائي الفينيل متعدد الكلور | بسبب مستوى المهارة المشغل |
| حجم آلة depaneling ثنائي الفينيل متعدد الكلور | ٧٨٠ × ٥٠٠ × ٦٢٠ ملم |
| وزن آلة depaneling ثنائي الفينيل متعدد الكلور | 185 كجم |
سمات :
1 - تم تصميم الجهاز لفك لوحة PCB مسبقة التسجيل بعناية ، دون إجهاد الانحناء والتوتر.
2.حتى مكونات SMD الحساسة مثل المكثفات الخزفية ، لن تتضرر من خلال عملية إزالة اللوح ، أو يمكن عمل لوح رفيع حتى 0.3 مم بأمان.
3.عملية إزالة اللوح بدون اهتزازات.
4.طريقة التحكم في إزالة لوحة PCB هي عن طريق صمام يعمل بالهواء المضغوط وصمام كهرومغناطيسي.
5.عملية التحكم في ثنائي الفينيل متعدد الكلور هي أن المشغل يختم دواسة القدم على لوحة ثنائي الفينيل متعدد الكلور.
6.يمكن أن تصل أعلى المكونات بالقرب من أخدود v لـ PCB إلى 50 مم.
7.يمكن أن يكون من السهل ضبط الفجوة لإدخال ثنائي الفينيل متعدد الكلور.
فيديو :
http://www.youtube.com/watch؟v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch؟v=mCCaaT56omw&feature=youtu.be (لـ 1.2 متر من الألومنيوم PCB CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

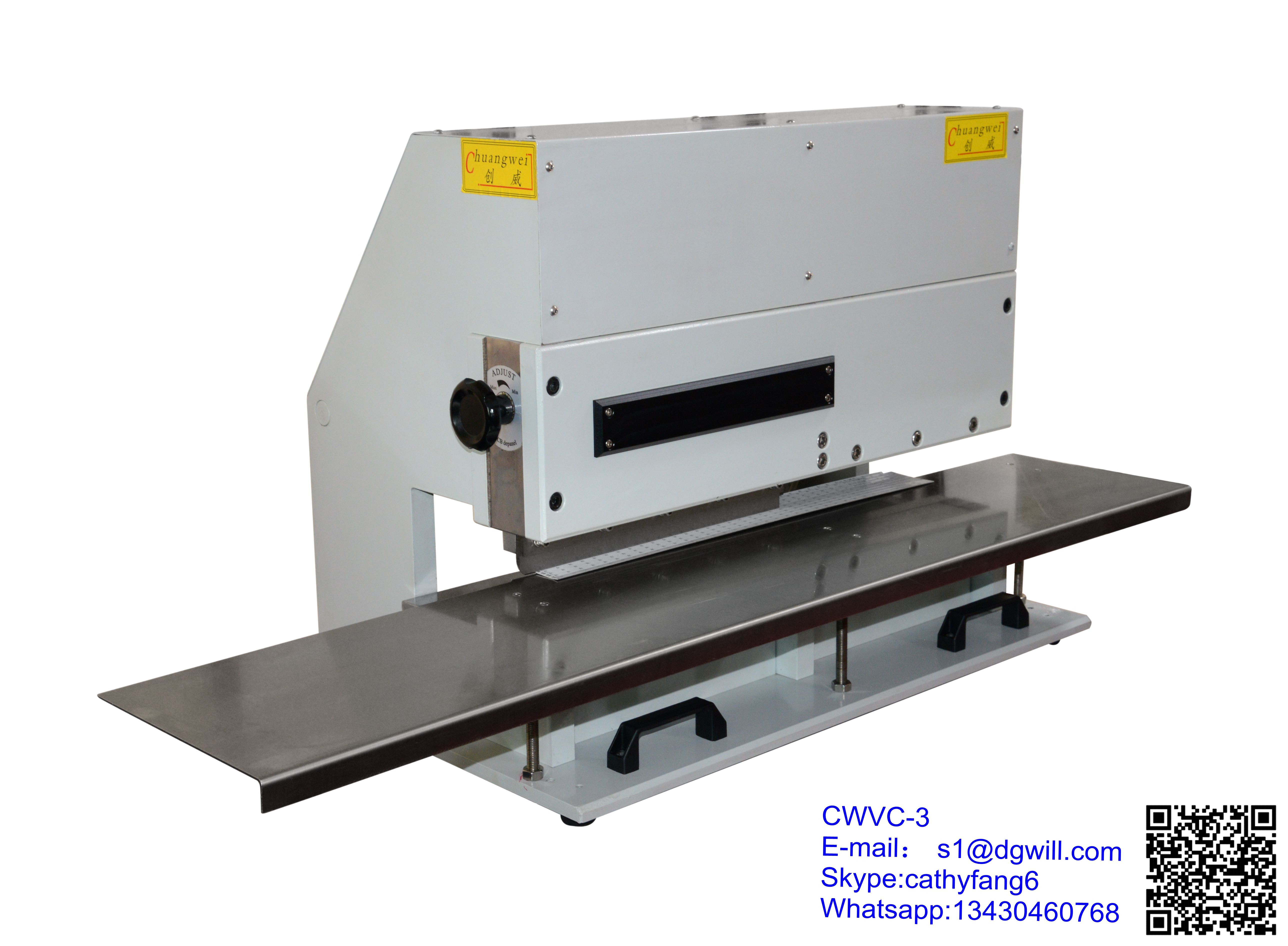

آلة إزالة الشعر Chuangwei PCB SMTfly-3
يمكن استخدامها مع ركائز الألومنيوم ، FR4 ، CEM3 وغيرها
مواكبة الإنتاج بكميات متوسطة إلى كبيرة
ألواح ثنائي الفينيل متعدد الكلور مرنة أو رفيعة للغاية
مركبات ثنائي الفينيل متعدد الكلور ذات الكثافة السكانية العالية مع مكونات تقع قريبة جدًا من خط النتيجة بحيث يتعذر على أجهزة إزالة الألواح القياسية التعامل معها
ركائز من الألومنيوم والمعدن (بالإضافة إلى FR4 ، CEM3 ، إلخ.)
يتم فصل مركبات ثنائي الفينيل متعدد الكلور بواسطة سكاكين إسفين مزدوجة الشكل CWVC-3 في حركة هزازة لطيفة تقطع اللوحة على طول خط النتيجة ، دون إجهاد أو تلف ثنائي الفينيل متعدد الكلور أو مكوناته.حتى عندما تتم معالجة لوحات الدوائر المعدنية - مثل تلك المليئة بمصابيح LED المولدة للحرارة والتي تتطلب طبقات داخلية معدنية لتبديد الحرارة - فإن هذا الجهاز سيحدث القطع بسهولة.
