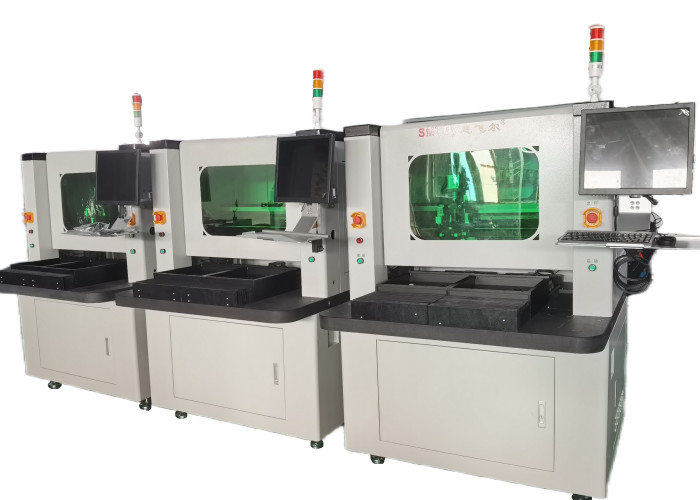

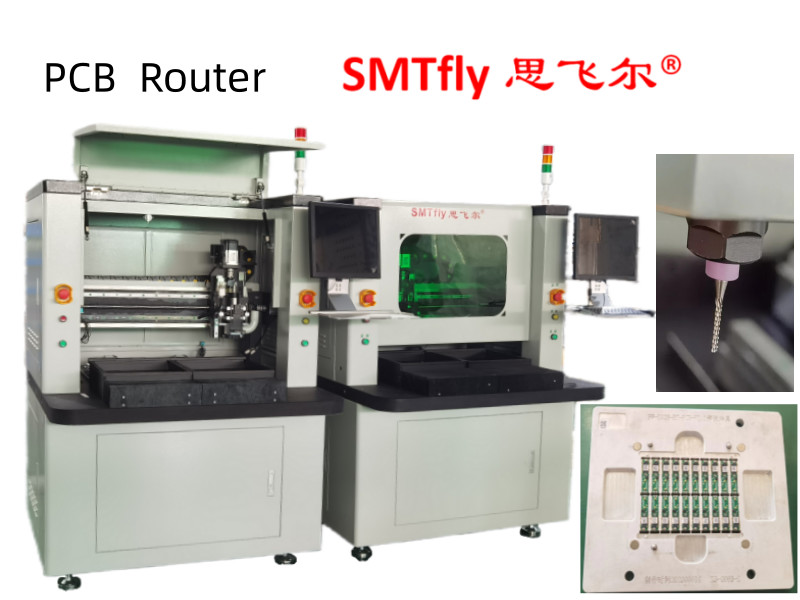

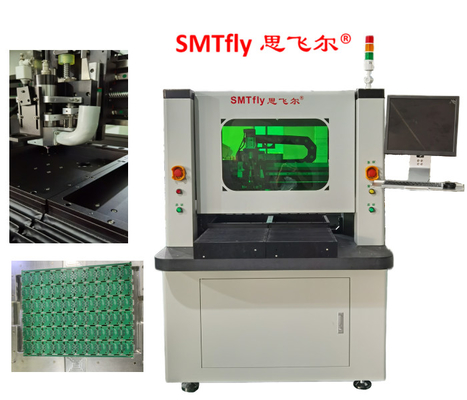

6000RPM Sycotec Spindle Double Tables PCB Router للوحات MCPCB خصائص جهاز التوجيه:
الحل لتحرير الشاشات من الضغط
نظام فراغ الغبار عالية الكفاءة القائم على الأجهزة
إزالة الألواح النظيفة والدقيقة لـ PCBs المكتظة بالسكان
يقدم برنامج معالجة الصور المتقدم تشغيل النقطة والنقر لبرمجة مسارات جهاز التوجيه
التعويض التلقائي للمحاذاة بواسطة كاميرا CCD
عملية سهلة الاستخدام
تمديد عمر البت عن طريق ضبط عمق بت التوجيه التلقائي
تحسين وقت الكلام
الحفاظ المنخفض المطلوب
سعر معقول
الروبوت الخطي الخالي من المعايرة
فوائد جهاز توجيه PCB
لا توجد طريقة أفضل لتحديد لوحة الدوائر المطبوعة من مع جهاز توجيه PCB لدينا.هذا PCB depaneler هو الحل ل PCB depaneling بلا متاعب من خلال توظيف قطعة جهاز توجيه التي تقلل من الضغط على المكوناتيسرع الغزل عالي السرعة المضمن في الآلة ويحافظ على الدقة ، مع السماح أيضًا بتصميمات اللوحات المرنة مع أنماط القطع المختلفة.لدينا PCB depaneler سوف أيضا خفض على استبدال بت مع نظام تعديل عمق بيت جهاز التوجيه لدينا، والتي تتحول تلقائيًا إلى 5 مستويات عمق. سرعة القطع القصوى لقطعة جهاز توجيه PCB هي 50 مم في الثانية ، في حين أن سرعة السفر هي أقصى 800 مم في الثانية.مع نظام فراغ الغبار المدمج على أساس الأجهزةهذا يمنع التشوه ، ويستفيد بالكامل من قوة الفراغ لجمع الغبار بأكثر فعالية.
سهولة تشغيل جهاز توجيه PCB
سهل التشغيل، برنامج معالجة الصور من جهاز توجيه للوحات الورقية يجعل من السهل برنامج قطع مسارات مع تكنولوجيا النقطة والنقر،حيث أنه يعوض أيضًا تلقائيًا للتوافق مع كاميرا CCD. مع لمسة بسيطة من زر خارجية يمكن أن تبدأ PCB تنسيق على وجه السرعة لتشغيل سهل، ومن خلال سهلة استخدام وضع البرمجة المسبقة،يتم جعل تشغيل الآلة أقل تطلباً. جهاز تحكم PCB هو أيضا صيانة منخفضة جدا، حيث تم تصميم الجهاز لسهولة الوصول والإصلاحات. هيكل الإطار ومحرك الغزل تعمل على محور X و Y و Z،بينما يتم دمج محمل السيراميك لتوفير 60،000 دورة في الدقيقة للدوران
فعالية التكلفة من جهاز توجيه PCB
مع مجموعة متنوعة من الفوائد التي تقدمها أنظمة التشغيل الخاصة بنا، وسهولة تشغيل الآلات، السعر هو بلا شك عملية.ليس فقط يتم رعاية احتياجات التجميل بكفاءة وببساطة، ولكن التكلفة المنخفضة سوف توفر المال والوقت.
مواصفات جهاز التوجيه:
|
I. الأجهزة |
|
|
المفتاح |
فول كافو ((نموذج:4025) |
|
الـ CCD |
كاميرات صناعية من طراز سوني 520 |
|
العدسة |
كمبيوتر EX2C |
|
إربط |
TBI واردات المسامير الأرضية الدقيقة |
|
الدليل |
توسيع HIWIN السكة الحديدية الخطي المستوردة |
|
المحرك |
سلسلة JiaBao LCF |
|
بطاقة تحكم الدخول والخروج |
HFC PCI-9074 |
|
بطاقة تحكم السائق |
HFC PCI-9074 |
|
بطاقة الدخول والخروج |
PCI-9074-64pcs/-38pcs |
|
تنظيف ثابت |
سلسلة STATIC-ST401A |
|
الحاسوب |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
واجهة الآلة |
AOC LCD17، "ماوس لوجيتيك |
|
2البرمجيات |
|
|
نظام التحكم |
ويندوز إكس بي محترف (خدمة 3، v.3244) |
|
العملية GUI |
الإنجليزية ويندوز إكس بي |
|
تحرير البرنامج |
في الصف |
|
نظام الرؤية |
تعديل CCD AOTU |
|
نظام التحكم |
إف 12نسخة 88 |
|
بشكل عام |
|
|
الأبعاد ((W*D*H) |
1280mm*1450mm*1480mm |
|
الوزن |
750 كجم |
|
تحويل الارتفاع |
60~110ملم |
|
معالجة |
|
|
نوع المحرك |
سلسلة جياباو |
|
إمكانية تكرار تحديد الموقع |
0.001ملم |
|
مساحة عمل المحور ((max)) |
890mm*560mm*50mm |
|
محطة العمل |
|
|
تثبيت PCB |
المعيار، التخصص |
|
تحميل / تفريغ PCB |
الدليل |
|
الحجم الأقصى لـ PCB |
450*350ملم |
|
سمك PCB (حد أقصى) |
5 ملم |
|
التثبيت |
|
|
أجهزة التثبيت الصلب |
تخصيص صناعة الأجهزة |
|
تثبيت التثبيت |
الآلات |
|
محرك العجلة |
|
|
القوة |
150 واط |
|
الفولاذ |
60000دورة/دقيقة |
|
حماية |
التبريد الذاتي / الرياح |
|
تغيير القطع |
التخصص |
|
قدرة التوجيه |
|
|
سرعة القطع ((max.) |
80 ملم/ثانية |
|
سرعة القيادة ((max.) |
2500ملم/ثانية |
|
دقة القطع |
0.01ملم |
|
نظام الفراغ |
|
|
قوة الفراغ |
3.5KW AC 380V |
|
الفراغ |
الرصاص |
|
المرافق |
|
|
القوة |
2.0KW AC380V |
|
إمدادات الهواء |
4-6KG/cm2 |
|
البرمجة |
|
|
تحرير البرنامج |
في الصف |
|
تعديل الوظيفة |
خط، قوس، دائرة، منحنى يو |
|
تخزين البرامج |
القرص الصلب |
|
نظام الرؤية |
لون SONE CCD |
|
قطع الطحن |
(أوتو) |
|
إعداد الفراغ |
(أوتو) |
|
مراقبي العملية |
|
|
مؤشر |
مؤشر حالة الجهاز |
|
فحص الأدوات |
عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
|
حماية المحرك |
لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
|
فحص المحرك فوق الحمولة |
لديهم زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
|
وقت استخدام الأداة |
عمر أداة الكشف التلقائي |
|
بيانات إحصائية |
نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
|
سجل الأخطاء |
البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
|
III. الدقة |
|
|
دقة المحور |
0.001ملم |
|
دقة القطع |
0.1ملم |
|
IV. السلامة |
|
|
حماية منطقة العمل |
مع أربعة حماية مختومة |
|
جهاز استشعار الباب |
جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
|
زر توقف الطلب |
|
صور تغليف جهاز التوجيه وإعداد بت التوجيه لفترة حياة أطول:
