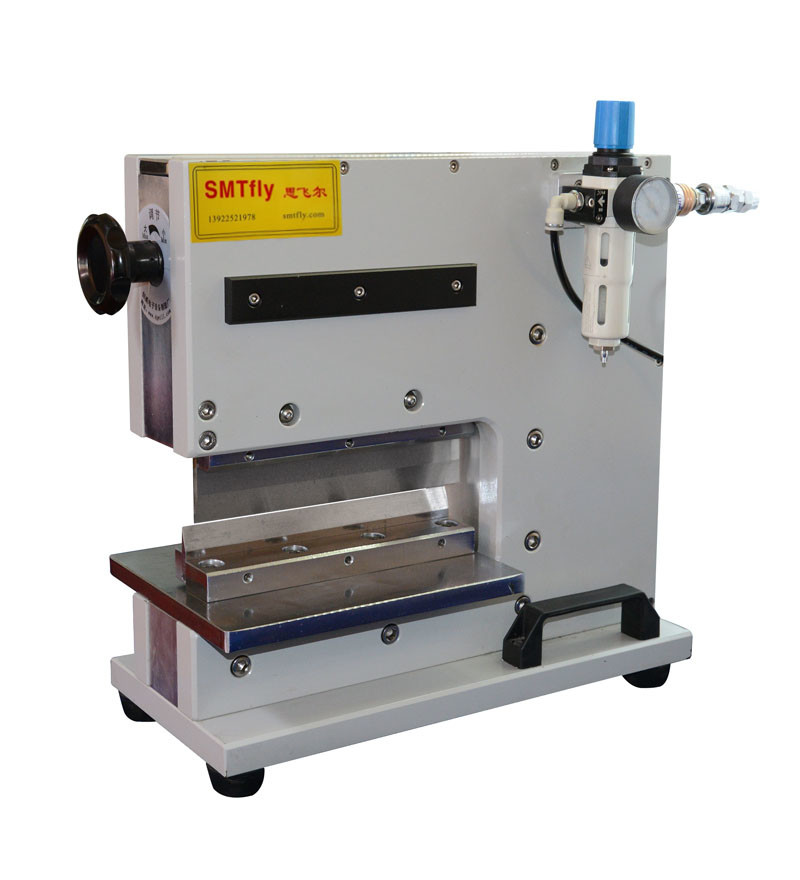

جهاز الفصل بين أقراص الـ PCB المتحكم به من خلال الـ Pneumatically Control PCB Separator، آلة إزالة ألواح الـ PCB
وصف:
مثالية لـ PCBs السميكة
يمكن استخدامه مع الألومنيوم و FR4 و CEM3 وغيرها من الركائز
مواكبة الإنتاج المتوسط إلى الكبير
أقراص PCB مرنة أو رقيقة للغاية
PCBs المكتظة مع المكونات الموجودة بالقرب جدا من خط النتيجة لعدم قدرة المتداولين العاديين على التعامل معها
الألومنيوم والروابط المعدنية (بالإضافة إلى FR4 ، CEM3 ، الخ)
يتم فصل PCBs بواسطة سكاكين CWVC-200 مزدوجة على شكل سكين في حركة هز واحدة لطيفة تقوم بتقطيع اللوحة على طول خط النتيجة ، دون إجهاد أو تلف PCBs أو المكونات.حتى عندما يتم معالجة ألواح الدوائر المعدنية مثل تلك المكتظة بأضواء LED المولدة للحرارة والتي تتطلب طبقات معدنية داخلية لتفريغ الحرارة هذه الآلة ستقوم بسهولة بالقطع.
CWVC-200 أيضاً يقطع الـ PCB المرن والرقيق جداً (حتى 0.5 ملم سميكة) نظيفاً ، بدون تمزيق أو تمزيق ، حتى عندما تكون المكونات الحساسة مثل المكثفات السيرامية الحساسة ، مثبتة ضمن 0.5 ملم من خط النتيجة. السطوح الخطية ، بدلاً من الدائرية ، تسمح بالانفصال بشكل أسرع دون إضافة إجهاد.

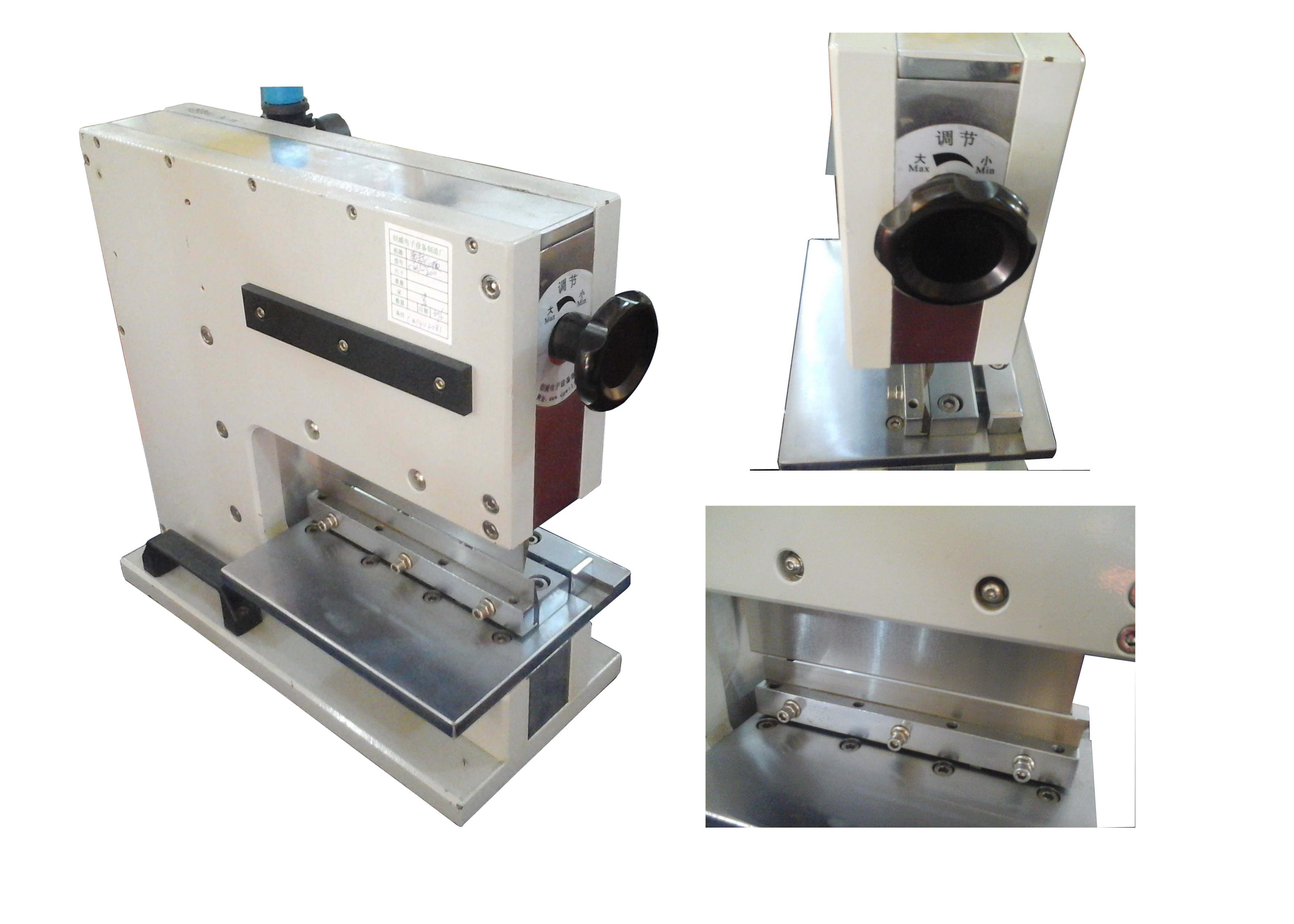

يتم تحقيق التوفيق بين شفرات القطع الخطية لـ CWVC-200 وخط النتيجة في اللوحة باستخدام مقبض في الجزء العلوي من الآلة.الفصل الضيق بين الشفرات العليا والسفلية (بحد أقصى 4 مم) يحمي المشغل من حواف الشفرة
CWVC-200 PCB Depaneler الخصائص:
لوحات منفصلة يصل سمكها إلى 2.0 ملم (مع الحد الأدنى من عمق النقطة 0.5 ملم)
يمكن استخدامه مع الألومنيوم ، FR4 ، CEM3 وغيرها من الأساسات ، بما في ذلك الأساسات ذات الطبقات الداخلية المعدنية
يفصل PCBs مع المكونات التي تقع على بعد 0.5 ملم من خط النتيجة
آمن للاستخدام مع PCBs مرنة ورقيقة
وحدة تعمل بالطاقة الهوائية السلسة والهادئة مع تنشيط الدواسة
شكل الحبل الشريعي الشفرة لخطوط النتيجة خروط V والعمل في حركة هزاز
يتم فصل الألواح دون ثني أو كسر
لا توجد مخاطر سلامة للمشغل لأن الفجوة بين الشفرات العليا والسفلية لا تزيد أبداً عن 4 مم
ضبط الشفرات إلى خط النتيجة PCB باستخدام المقبض الدوار
المواصفات:
| النموذج | CWVC-200 |
| أقصى طول قطع | 200 ملم |
| حجم الجهاز | 620*230*400ملم |
| سمك القطع | 0.3-3.5ملم |
| وزن الجهاز | 165 كجم |
