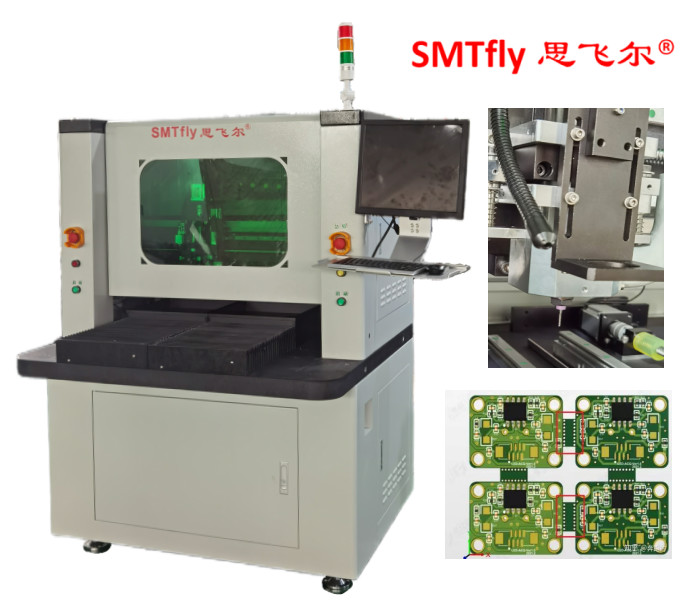

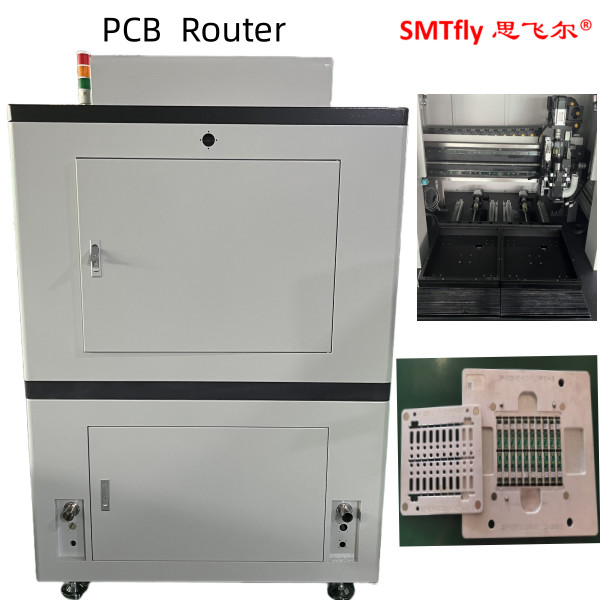

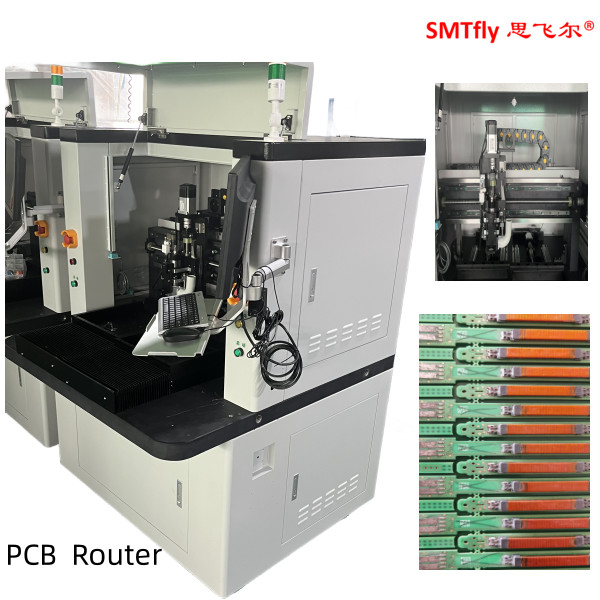

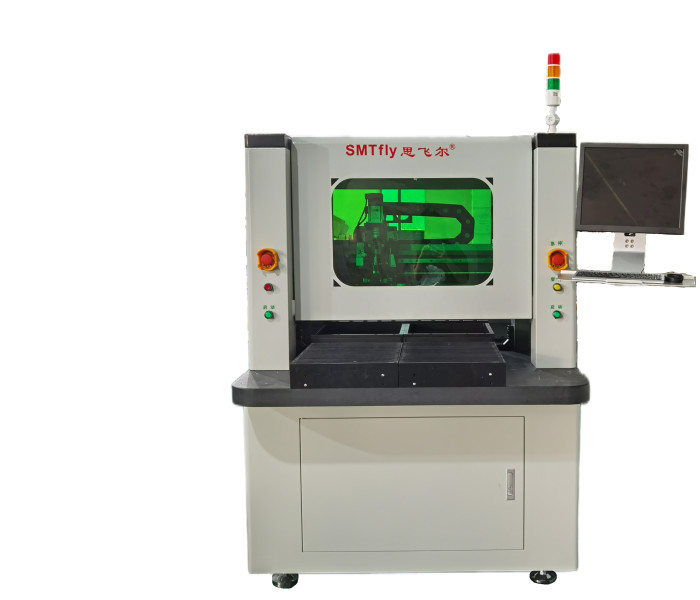

آلة تصنيع PCB معدات توجيه PCB بدقة قطع 0.1mmالخصائص:
1.X10 تصوير تكبير يجعل البرمجة أسهل وزيادة دقة ضبط النقطة.
2طاولة تنزليتين توفر حركة الدخول والخروج في وقت واحد لتقليل وقت التشغيل لتحسين الإنتاجية.
3.AUTO MARK نظام تحويل. يمكن أن تتحقق صورة CCD وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع.
4. لديه التوجيه بت التحقق من وقت الحياة ونظام إنذار لتذكير المشغل لتغيير بت التوجيه عندما ينتهي 120M قطع.وسط 2 ملم قطع نقطة الطحن الثانية، آخر 2 ملم قطع نقطة الطحن الثالثة لزيادة عمرها.
5. يمكن لـ CCD تصوير التحقق وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع.
2قائمة الأجزاء
| I. الأجهزة | |
| المفتاح | نجمة الصباح |
| الـ CCD | كاميرات صناعية من طراز سوني 520 |
| العدسة | كمبيوتر EX2C |
| إربط | TBI واردات المسامير الأرضية الدقيقة |
| الدليل | توسيع HIWIN السكة الحديدية الخطي المستوردة |
| المحرك | سلسلة JiaBao LCF |
| بطاقة تحكم الدخول والخروج | HFC PCI-9074 |
| بطاقة تحكم السائق | HFC PCI-9074 |
| بطاقة الدخول والخروج | PCI-9074-64pcs/-38pcs |
| تنظيف ثابت | سلسلة STATIC-ST401A |
| الحاسوب | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| واجهة الآلة | AOC LCD17، "ماوس لوجيتيك |
| 2.البرمجيات | |
| نظام التحكم | ويندوز إكس بي محترف (خدمة 3، v.3244) |
| العملية GUI | الإنجليزية ويندوز إكس بي |
| تحرير البرنامج | في الصف |
| نظام الرؤية | تعديل CCD AOTU |
| نظام التحكم | إف 12نسخة 88 |
3المعلمات
| بشكل عام | |
| الأبعاد ((W*D*H) | 1370mm*1650mm*1450mm |
| الوزن | 650 كجم |
| تحويل الارتفاع | 60~110ملم |
| معالجة | |
| نوع المحرك | سلسلة جياباو |
| إمكانية تكرار تحديد الموقع | 0.001ملم |
| مساحة عمل المحور ((max)) | 830mm*580mm*50mm |
| محطة العمل | |
| تثبيت PCB | المعيار، التخصص |
| تحميل / تفريغ PCB | الدليل |
| الحجم الأقصى لـ PCB | 320*320mm ((يمكن تخصيص صناعة) |
| سمك PCB (حد أقصى) | 5 ملم |
| التثبيت | |
| أجهزة التثبيت الصلب | تخصيص صناعة مصباح |
| تثبيت التثبيت | الآلات |
| محرك العجلة | |
| القوة | 400 واط |
| الفولاذ | 50000دورة/دقيقة |
| حماية | التبريد الذاتي / الرياح |
| تغيير القطع | التخصص |
| قدرة التوجيه | |
| سرعة القطع ((max.) | 80 ملم/ثانية |
| سرعة القيادة ((max.) | 2500ملم/ثانية |
| دقة القطع | 0.01ملم |
| نظام الفراغ | |
| قوة الفراغ | 3.5KW AC 380V |
| الفراغ | الرصاص |
| المرافق | |
| القوة | 2.0KW AC380V |
| إمدادات الهواء | 4-6KG/cm2 |
| البرمجة | |
| تحرير البرنامج | في الصف |
| تعديل الوظيفة | خط، قوس، دائرة، منحنى يو |
| تخزين البرامج | القرص الصلب |
| نظام الرؤية | لون SONE CCD |
| قطع الطحن | (أوتو) |
| إعداد الفراغ | (أوتو) |
| مراقبي العملية | |
| مؤشر | مؤشر حالة الجهاز |
| فحص الأدوات | عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
| حماية المحرك | لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
| فحص المحرك فوق الحمولة | لديهم زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
| وقت استخدام الأداة | عمر أداة الكشف التلقائي |
| بيانات إحصائية | نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
| سجل الأخطاء | البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
| III. الدقة | |
| دقة المحور | 0.001ملم |
| دقة القطع | 0.1ملم |
| IV. السلامة | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| جهاز استشعار الباب | جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
| زر توقف الطلب |
4المزايا:
1. باستخدام إزاحة مزدوجة في مكان الجهاز، تقليل أوقات الانتظار القطع، وزيادة القدرة الإنتاجية.
2تجنب الفلاف الاصطناعي الناجم عن تشقق القصدير وتلف الأجزاء وغيرها من المشاكل.
3تجنب استخدام الطلاء أو الطلاء الناجم عن الإجهاد الميكانيكي.
4مناسبة لقطع القوس والخط للصفائح النهائية.
5مناسبة لقطع صغيرة من القطع النهائي، لوحة القاعدة من الهاتف المحمول، PDA، بطاقة واجهة الكمبيوتر الشخصي وهلم جرا.
