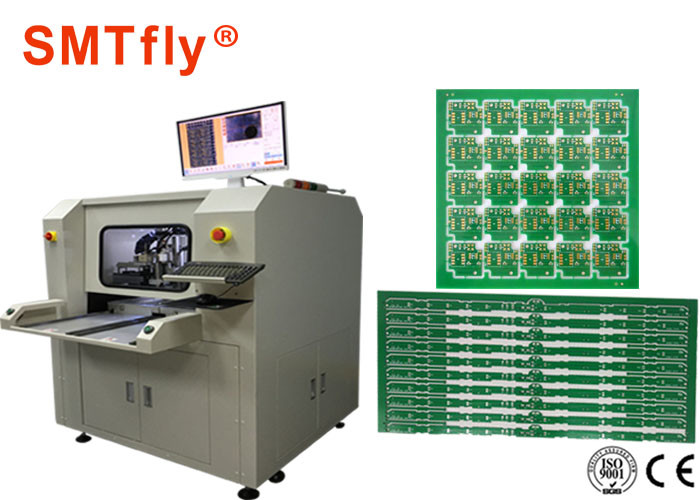

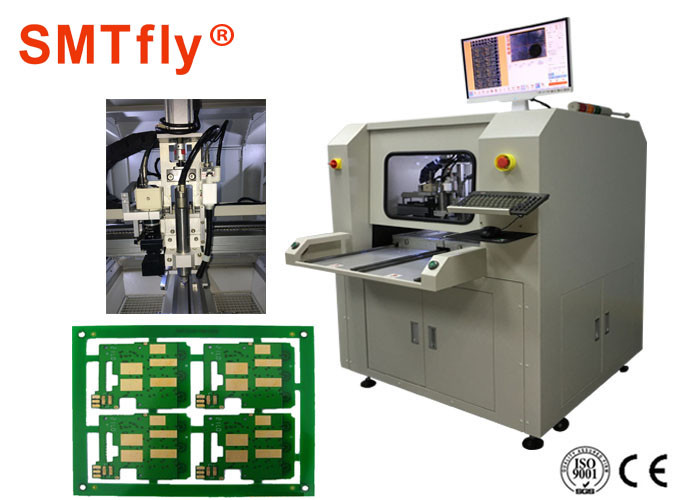

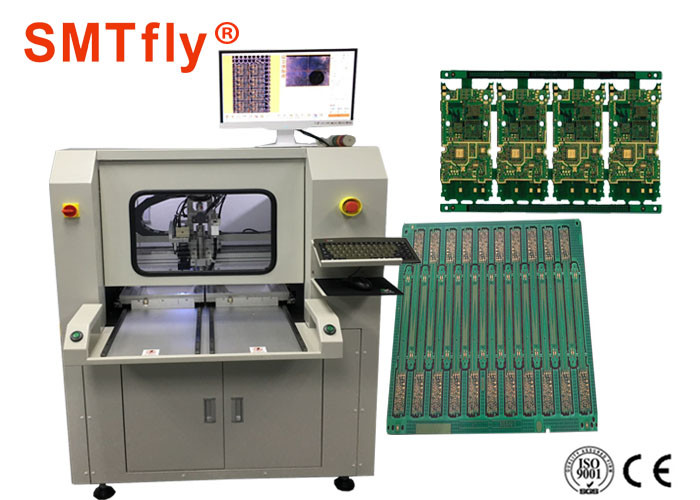

3.5mm TAB Pcb Depaneling /eparator Router ، PCB Routing Machine سمات:
1. الانتهاء من القطع السلس فقط عن طريق قطع جهاز التوجيه.
2. هناك القليل من التشويه على PCB أثناء القطع بسبب استخدام محرك مغزل عالي التردد.إنه 1/10 ضغط ، 1/100 كسر باليد.
3. تغيير البرنامج بلمسة واحدة.
4. قادرة على قطع البطانة والقوس بآلة التوجيه ، وتقليل القيود المفروضة على تصميم ثنائي الفينيل متعدد الكلور.
5. اقرأ رمز QR أو برنامج القطع التلقائي JIG BIT ، أو تحقق من التوافق بين برنامج القطع و JIG.
6. تقلل مجموعة الغبار القوية من التصاق الغبار على ثنائي الفينيل متعدد الكلور.
7. بت جهاز توجيه عالي الأداء متطور يعمل على توسيع عمر البت وتخفيف نفايات القمامة.
8. خفض تكلفة PCB لأنك لا تحتاج إلى عمل V-groove على PCB
تخصيص:
| الأبعاد (عرض * عمق * ارتفاع): | 1220 مم * 1450 مم * 1420 مم |
| وزن: | 550 كجم |
| ارتفاع الإزاحة: | 60 ~ 110 ملم |
| نوع المحرك: | سلسلة جيا باو |
| وضع التكرار: | 0.001 مم |
| منطقة عمل المحور (الحد الأقصى): | 680 مم * 360 مم * 50 مم |
| تثبيت ثنائي الفينيل متعدد الكلور: | معيار التخصص |
| تحميل / تفريغ ثنائي الفينيل متعدد الكلور: | كتيب |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى): | 322 مم * 322 مم |
| سميك ثنائي الفينيل متعدد الكلور (حد أقصى): | 3 مم |
| تثبيت الصلابة: | اساسي |
| تثبيت التثبيت: | الات |
| قوة: | 400 واط |
| مغزل: | 60000 دورة في الدقيقة / دقيقة |
| يحمي: | التبريد الذاتي / الرياح |
| تغيير القاطع: | تخصص |
مكنسة كهربائية:
تخصيص:
| نموذج | CW-F01-SV |
| البعد | 650 * 400 * 1300 مم |
| مواد | S / S 41 الكربون الصلب |
| طريقة التحكم | مدمج |
| منقي | حقيبة غير منسوجة بإبرة بوليستر 100٪ |
| وضع السقوط | ذراع التحكم اليدوي + مركز غبار الجاذبية يسقط تلقائيًا |
| محرك | 2 حصان ، 1.5 كيلو واط ، 380 فولت |
| الضغط الساكن | 2000 مم |
| قطر شفط الفراغ | 50 ملم |
| ترتيب كيس المرشح | 8 قطع ، 120 (د) ملم * 500 (ل) ملم |
| المعالجة السطحية | التقويم أحادي الجانب |
| طريقة التنظيف | صندوق الغبار نوع الدرج |
| عجلة تحديد المواقع | 4 قطع ، ￠ 65 * 12 ملم |
| عقارب | 2 قطعة |
| وزن | 150 كلغ |
| ملاحظة | باب الوصول المطاطي الناعم المختوم والباب الشفاف |
عملية:
الخطوة 1: قبل البدء ، حدد ما إذا كان المحرك
اتجاه الجري طبيعي أم لا ، وعندما يكون كذلك
بشكل صحيح ، اختبر قوة السحب القوية من الشفط
المنفذ ، منفذ الهواء لديه شفط قوي ؛خلاف ذلك
القوة الضعيفة لا تكفي.
الخطوة 2: يمكن استخدامه بشكل مستمر لمدة 24 ساعة ، بسبب إزالة الغبار غير الأوتوماتيكي ، يجب أن يتوقف عندما يكون المسحوق وشفط مصدر التلوث ضعيفًا.
الخطوة 3: يوجد قضيب إزالة الغبار اليدوي على الجانب الأيسر أو الأيمن من باب الفحص.عندما تتوقف الآلة ، يتحرك قضيب الغبار ذهابًا وإيابًا ، بحيث يسقط الغبار المتصل بكيس المرشح في صندوق تجميع الغبار.
الخطوة 4: قم بتنظيف غبار غرفة جمع الغبار بانتظام وفقًا لكمية الغبار عندما يكون ممتلئًا بنسبة 70٪ ، وإلا فإنه يفيض
الخطوة 5: عند تنظيف الغبار ، أغلق أولاً ، ثم نظف المسحوق بعد توقف الجهاز تمامًا.بعد تنظيف الغبار ، ضع صندوق تجميع الغبار في الموضع الثابت لمجمع الغبار ، وستكون الأجزاء محكمة الغلق وتستمر في الاستخدام.
الخطوة 6: باب الفحص عبارة عن أنبوب قماش مرشح ، ويتم ترشيح الغبار من خلال أنبوب القماش ، وغاز العادم عبارة عن هواء نظيف.
