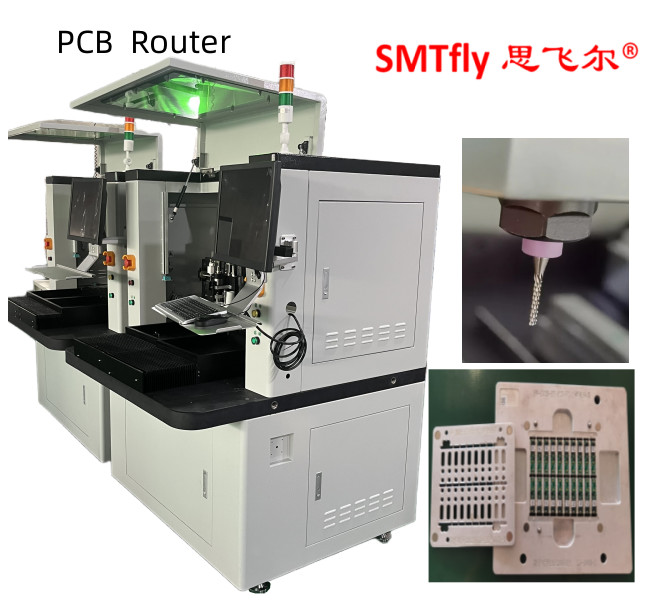

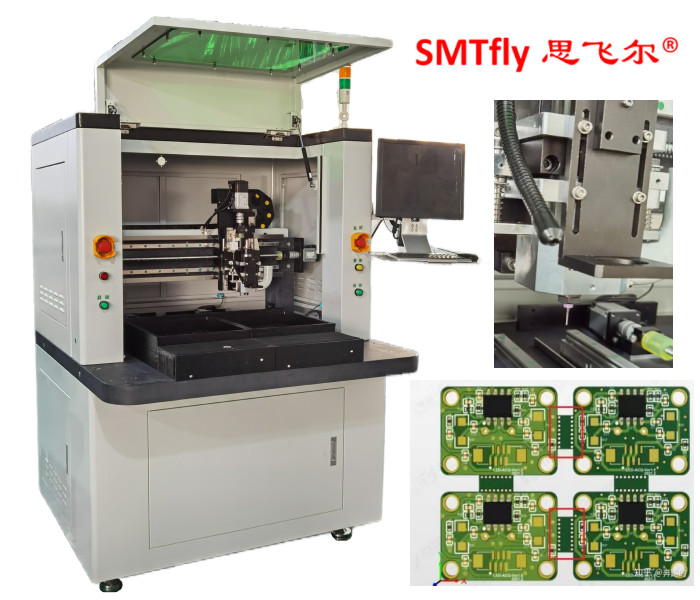

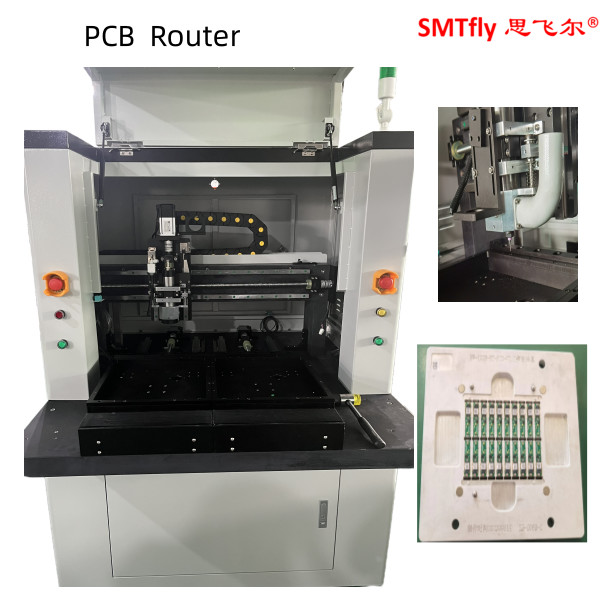

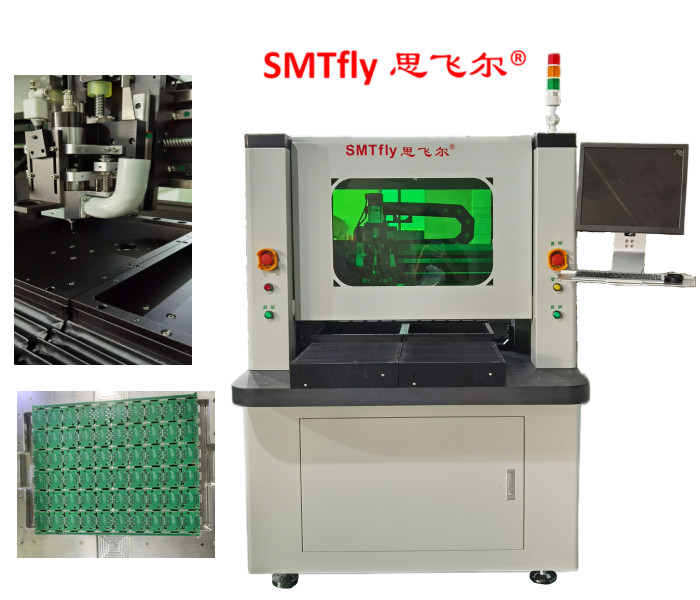

آلة إزالة لوحات PCB معدات توجيه PCB للوحات PCB TAB سميكة 0.6-3.5mm الخصائص:
1. قطع ناعم ينتهي فقط عن طريق قطع جهاز التوجيه
2هناك تشويه بسيط على الـ (بي سي بي) أثناء القطع بسبب استخدام محرك الفولاذ عالي التردد. إنه 1 / 10 من الضغط ، 1 / 100 من الكسر باليد.
3تغيير برنامج بلمسة واحدة
4قادرة على قطع الغلاف والقوس مع آلة التوجيه ، تقليل القيود على تصميم PCB.
5. اقرأ رمز QR أو برنامج JIG BIT الاختيار التلقائي للقطع ، أو تحقق من توافق بين برنامج القطع و JIG.
6جمع الغبار القوي يقلل من صلابة الغبار على الـ (بي سي بي)
7تطوّر جهاز توجيه ذو أداء عالي يُوسّع عمر الجهاز ويحلّ القمامة
8. خفض تكلفة PCB لأنه لا يحتاج إلى جعل V-خروط على PCB
المواصفات:
| الأبعاد ((W*D*H): | 1220mm*1450mm*1420mm |
| وزن: | 550 كجم |
| تحويل الارتفاع: | 60~110ملم |
| نوع المحرك: | سلسلة جياباو |
| إمكانية تكرار تحديد الموقع: | 0.001ملم |
| مساحة عمل المحور ((max): | 680mm*360mm*50mm |
| تثبيت PCB: | المعيار، التخصص |
| تحميل / تفريغ PCB: | الدليل |
| حجم PCB (أكثر): | 322mm*322mm |
| سمك PCB (أكثر): | 5 ملم |
| معدات الصلابة: | المعيار |
| تثبيت التثبيت: | الآلات |
| الطاقة: | 400 واط |
| فولاذ: | 50000دورة/دقيقة |
| حماية: | التبريد الذاتي / الرياح |
| مقص تغيير: | التخصص |
المكنسة الكهربائية:
| النموذج | SMTfly-F01-SV |
| البعد | 650*400*1300 مم |
| المواد | S/S 41 فولاذ الكربون |
| طريقة التحكم | مدمجة |
| مرشح | كيس من البوليستر غير المنسوج |
| وضع السقوط | جهاز التحكم اليدوي + مركز الجاذبية يقع تلقائيًا |
| المحرك | 2 حصان، 1.5 كيلوواط، 380 فولت |
| ضغط ثابت | 2000mmAQ |
| قطر امتصاص الفراغ | 50ملم |
| ترتيب كيس المرشح | 8 PCS، 120 ((D) mm*500 ((L) mm |
| معالجة السطح | تقويم من جانب واحد |
| طريقة التنظيف | صندوق الغبار من نوع الدرج |
| عجلة تحديد الموقع | 4 قطع، 65*12ملم |
| عجلة يدوية | 2 قطع |
| الوزن | 150كيلوغرام |
| ملاحظة | باب دخول مطاط ناعم مغلق وباب شفاف |
العملية:
الخطوة الأولى: قبل البدء، تحديد ما إذا كان المحرك اتجاه التشغيل هو طبيعي أم لا، ومتى هوصحيح، اختبار قوة سحب قوية من الشفط منفذ، منفذ الهواء لديه امتصاص قوي؛ خلاف ذلك القوة الضعيفة ليست كافية
الخطوة 2: يمكن استخدامه باستمرار لمدة 24 ساعة ، بسبب إزالة الغبار غير التلقائية ، يجب أن يتوقف عند ضعف مسحوق ومصدر التلوث.
الخطوة الثالثة: يتم وضع عصا إزالة الغبار اليدوية على الجانب الأيسر أو الأيمن من باب التفتيش. عندما تتوقف الآلة، يتم تحريك عصا إزالة الغبار ذهابًا وإيابًا.بحيث يقع الغبار المرتبط بكيس المرشح في صندوق جمع الغبار.
الخطوة 4: تنظيف غبار غرفة جمع الغبار بانتظام وفقا لكمية الغبار عندما يكون 70٪ كاملة، وإلا، فإنه يتفوق
الخطوة الخامسة: عندما يتم تنظيف الغبار، أولا إغلاق، ومن ثم تنظيف مسحوق بعد أن توقفت المعدات تماما. بعد تنظيف الغبار،ضع صندوق جمع الغبار في الموقف الثابت لمجمع الغبار، ويتم إغلاق الأجزاء والاستمرار في استخدامها.
الخطوة 6: باب التفتيش هو أنبوب قماش تصفية، يتم تصفية الغبار من خلال أنبوب القماش، وغاز العادم هو الهواء النظيف.
