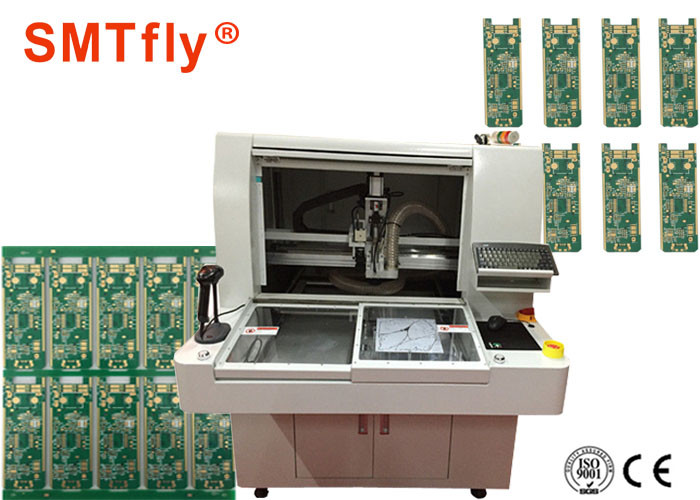

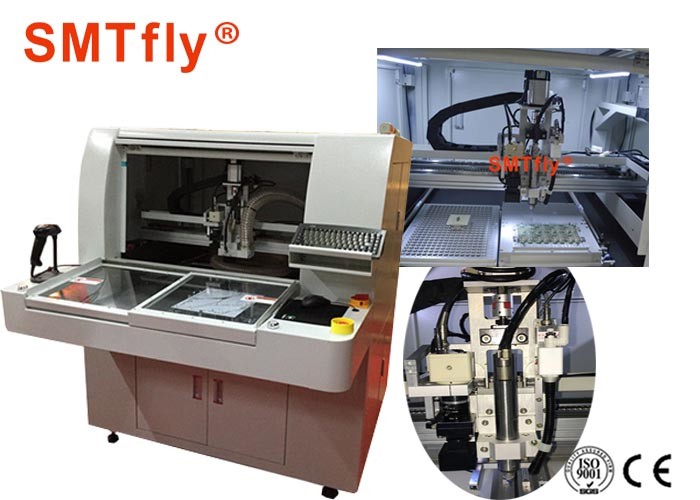

جهاز توجيه ثنائي الفينيل متعدد الكلور ذو طاولة مزدوجة مع مكنسة كهربائية اختيارية علوية / سفلية
تخصيص:
| الأبعاد (عرض * عمق * ارتفاع): | 1220 مم * 1450 مم * 1420 مم |
| وزن: | 550 كجم |
| ارتفاع الإزاحة: | 60 ~ 110 ملم |
| نوع المحرك: | سلسلة جيا باو |
| وضع التكرار: | 0.001 مم |
| منطقة عمل المحور (الحد الأقصى): | 680 مم * 360 مم * 50 مم |
| تثبيت ثنائي الفينيل متعدد الكلور: | معيار التخصص |
| تحميل / تفريغ ثنائي الفينيل متعدد الكلور: | كتيب |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى): | 322 مم * 322 مم |
| سميك ثنائي الفينيل متعدد الكلور (حد أقصى): | 5 ملم |
| تثبيت الصلابة: | اساسي |
| تثبيت التثبيت: | الات |
| قوة: | 400 واط |
| مغزل: | 50000 دورة في الدقيقة / دقيقة |
| يحمي: | التبريد الذاتي / الرياح |
| تغيير القاطع: | تخصص |
سمات:
CW-F02 عبارة عن آلة تقطيع لوحة PCB متعددة الألواح وفقًا للمسار الذي تم تحريره مسبقًا باستخدام الحركة عالية السرعة لقاطع الطحن.التخلص من عيوب القطع اليدوي ، C-CUT ، أو Push cut ، يحسن جودة المنتج ، ويقلل من معدلات الخردة.
تتبنى الآلة واجهة بين الإنسان والآلة في نظام التشغيل Windows XP ، وهي بسيطة ومريحة ، وقادرة على تحقيق تصحيح مسار القطع التلقائي ، وتحرير وتعديل برنامج CCD عالي البكسل ، وبرنامج الكتلة ، والبرنامج أحادي الخطوة.
يعمل ثنائي الفينيل متعدد الكلور الذي يحتوي على لوحين تفاعليين على تحميل وتفريغ المواد على تقليل وقت خمول الماكينة بشكل فعال ، وبالتالي تحقيق إنتاجية مثالية.بفضل عدسة تضخيم CCD عالية البكسل ، وبرنامج العرض التوضيحي الإضافي ، ووظيفة التحرير ، يمكن للجهاز العمل بشكل أكثر دقة والحصول على رسومات أكثر وضوحًا.مجهزة بنظام تصحيح وضع العلامة آليًا ، يتم عرض مسار الحركة في الوقت الفعلي ويتم تتبعه بطريقة تمثيلية ؛الكل في الكل ، تحقيق رؤية واضحة.
نظرًا لوظيفة التصحيح التلقائي للموضع ، يمكن لـ PCB أن يقطع بشكل أكثر دقة.في حدود 3 مم كحد أقصى ، يمكن للآلة تصحيح الوضع المنحرف تلقائيًا ، وبالتالي يقلل من مستوى المشغلين لوضع اللوحة ، بهذه الطريقة لتحسين كفاءة العمل بشكل كبير.
تعمل وظيفة النسخ للصفحتين ، الكتلة ، المصفوفات ، اللوحة متعددة الزوايا ، وظيفة تعديل التتبع الفردي ، ووظيفة تحرير الكتلة بالفعل على تبسيط عملية البرمجة وزيادة الكفاءة.
مكنسة كهربائية:
تخصيص:
| نموذج | CW-F01-SV |
| البعد | 650 * 400 * 1300 مم |
| مواد | S / S 41 الكربون الصلب |
| طريقة التحكم | مدمج |
| منقي | حقيبة غير منسوجة بإبرة بوليستر 100٪ |
| وضع السقوط | عصا التحكم اليدوية + مركز غبار الجاذبية يسقط تلقائيًا |
| محرك | 2 حصان ، 1.5 كيلو واط ، 380 فولت |
| الضغط الساكن | 2000 مم |
| قطر شفط الفراغ | 50 ملم |
| ترتيب كيس المرشح | 8 قطع ، 120 (د) ملم * 500 (ل) ملم |
| المعالجة السطحية | التقويم أحادي الجانب |
| طريقة التنظيف | صندوق الغبار نوع الدرج |
| عجلة تحديد المواقع | 4 قطع ، ￠ 65 * 12 ملم |
| عقارب | 2 قطعة |
| وزن | 150 كلغ |
| ملاحظة | باب الوصول المطاطي الناعم المختوم والباب الشفاف |
