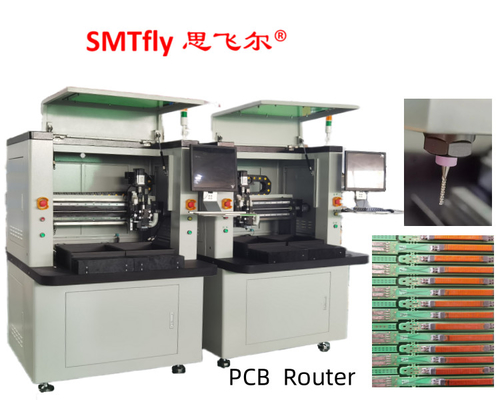

0.1mm قطع الدقة PCB جهاز توجيه مع اليد اليسرى 0.8-2.5mm بتات التوجيه
خدماتنا:
1إضافة إلى ذلك، إضافة إلى ذلك، إضافة إلى ذلك.
2خدمات الدعم الفني في يوم الوعد
3الحد من التعامل مع الشكاوى، نصف ساعة مرة أخرى للعملاء
4خبراء الهيئة، توفير برنامج فرعي PCB المهنية
5التثبيت في الموقع والتدريب متاح
الخصائص:
1. قطع ناعم ينتهي فقط عن طريق قطع جهاز التوجيه
2هناك تشويه بسيط على اللوحات الالكترونية أثناء القطع بسبب استخدام محرك الفولاذ عالي التردد.
3تغيير برنامج بلمسة واحدة
4قادرة على قطع الغلاف والقوس مع آلة التوجيه ، تقليل القيود على تصميم PCB.
5. اقرأ رمز QR أو برنامج JIG BIT الاختيار التلقائي للقطع ، أو تحقق من توافق بين برنامج القطع و JIG.
6جمع الغبار القوي يقلل من صلابة الغبار على الـ (بي سي بي)
7تطوّر جهاز توجيه ذو أداء عالي يُوسّع عمر الجهاز ويحلّ القمامة
8. خفض تكلفة PCB لأنه لا يحتاج إلى جعل V-خروط على PCB
المواصفات:
| بشكل عام | |
| الأبعاد ((W*D*H) | 1220mm*1450mm*1420mm |
| الوزن | 650 كجم |
| تحويل الارتفاع | 60~110ملم |
| معالجة | |
| نوع المحرك | جياباوسلسلة |
| إمكانية تكرار تحديد الموقع | 0.001ملم |
| مساحة عمل المحور ((max)) | 680mm*360mm*50mm |
| محطة العمل | |
| تثبيت PCB | المعيار، التخصص |
| تحميل / تفريغ PCB | الدليل |
| الحجم الأقصى لـ PCB | 450ملم*350ملم |
| سمك PCB (حد أقصى) | 5 ملم |
| التثبيت | |
| أجهزة التثبيت الصلب | المعيار |
| تثبيت التثبيت | الآلات |
| محرك العجلة | |
| القوة | 400 واط |
| الفولاذ | 60000دورة/دقيقة |
| حماية | التبريد الذاتي / الرياح |
| تغيير القطع | التخصص |
| قدرة التوجيه | |
| سرعة القطع ((max) | 100 ملم/ثانية |
| سرعة القيادة ((max)) | 3000ملم/ثانية |
| دقة القطع | 0.01ملم |
| نظام الفراغ | |
| قوة الفراغ | 2.2KW AC 380V |
| الفراغ | الرصاص |
| المرافق | |
| القوة | 2.2KW AC380V |
| إمدادات الهواء | 2 ~ 5 كجم / سم2 |
| البرمجة | |
| تحرير البرنامج | في الصف |
| تعديل الوظيفة | الخط، القوس، الدوران، منحنى U |
| تخزين البرامج | القرص الصلب |
| نظام الرؤية | لون SONE CCD |
| قطع الطحن | (أوتو) |
| إعداد الفراغ | (أوتو) |
| مراقبي العملية | |
| مؤشر | مؤشر حالة الجهاز |
| فحص الأدوات | عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
| حماية المحرك | لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
| فحص المحرك فوق الحمولة | لديك زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
| وقت استخدام الأداة | عمر أداة الكشف التلقائي |
| بيانات إحصائية | نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
| سجل الأخطاء | البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
| III. الدقة | |
| دقة المحور | 0.001ملم |
| دقة القطع | 0.1ملم |
| IV. السلامة | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| جهاز استشعار الباب | جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
| زر توقف الطلب |
