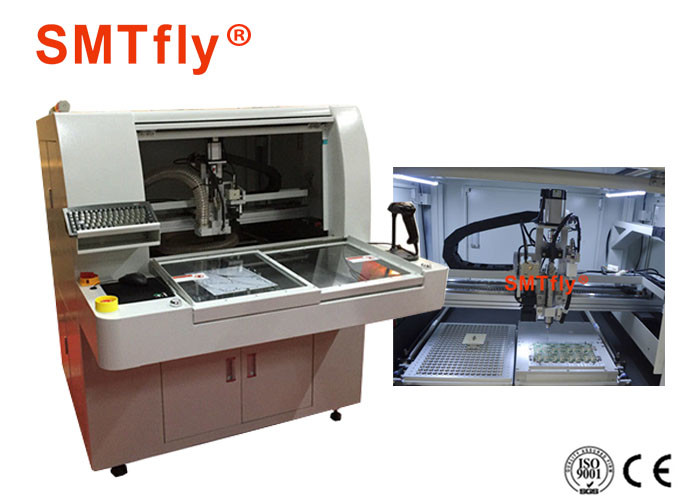

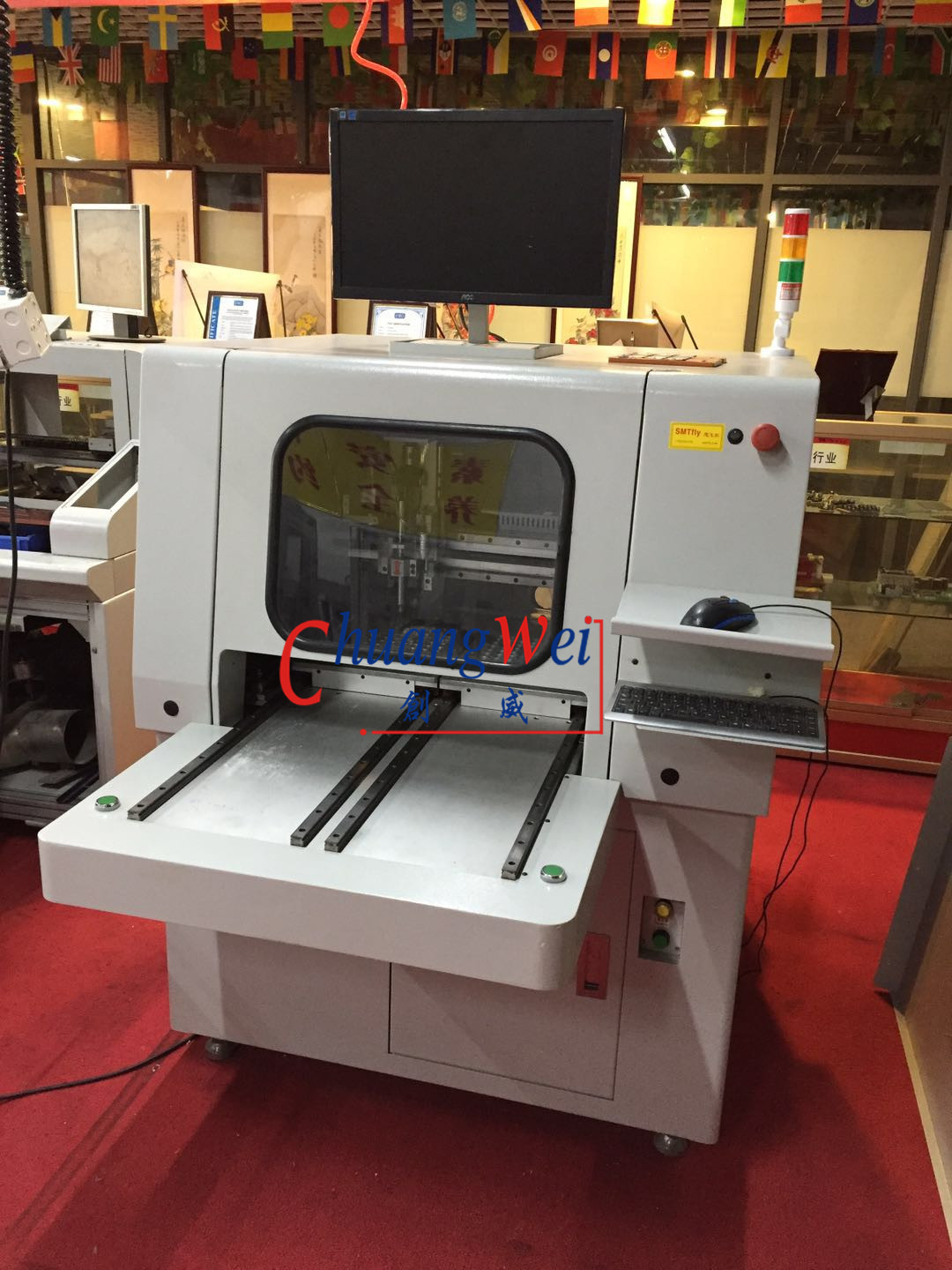

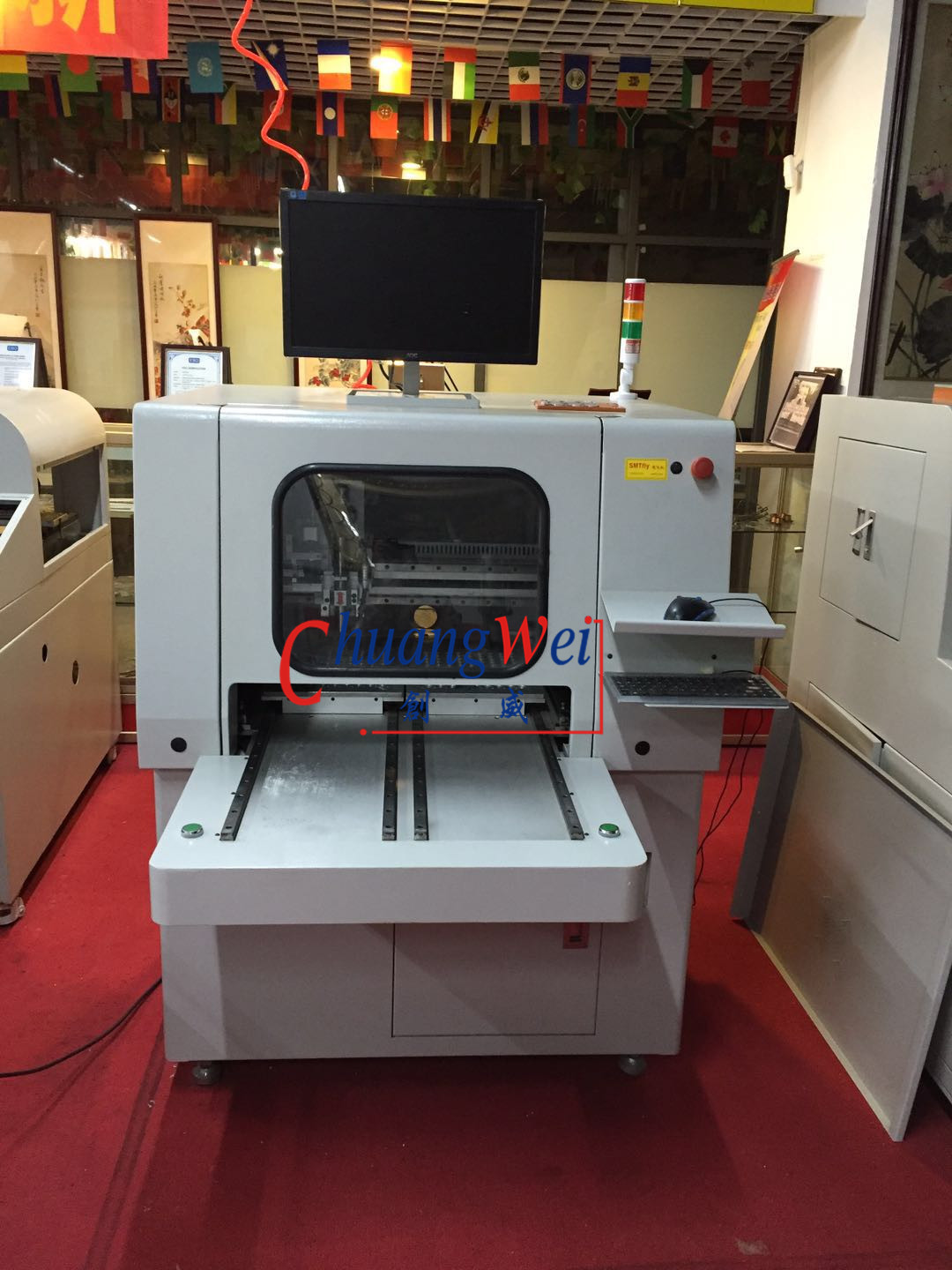

جهاز توجيه ثنائي الفينيل متعدد الكلور Depanelizer ثنائي الفينيل متعدد الكلور مع وظيفة استيراد جربر للبرامج الذكية
ثنائي الفينيل متعدد الكلور Depanelizerسمات:
1. الانتهاء من القطع السلس فقط عن طريق قطع جهاز التوجيه.
2. هناك القليل من التشويه على PCB أثناء القطع بسبب استخدام محرك مغزل عالي التردد.إنه 1/10 ضغط ، 1/100 كسر باليد.
3. تغيير البرنامج بلمسة واحدة.
4. قادرة على قطع البطانة والقوس بآلة التوجيه ، وتقليل القيود المفروضة على تصميم ثنائي الفينيل متعدد الكلور.
5. اقرأ كود QR أو برنامج القطع التلقائي JIG BIT ، أو تحقق من التوافق بين برنامج القطع و JIG.
6. قللت مجموعة الغبار القوية من التصاق الغبار على ثنائي الفينيل متعدد الكلور.
7. بت جهاز توجيه عالي الأداء متطور يعمل على توسيع عمر البت وتخفيف نفايات القمامة.
8. خفض تكلفة PCB لأنك لا تحتاج إلى عمل V-groove على PCB
ثنائي الفينيل متعدد الكلور Depanelizerتخصيص:
| أولا الأجهزة | |
| نماذج / أنواع النظام | ويندوز 7 |
| شاملة | |
| FootPrint (طول × عرض × ارتفاع) | 800 مم * 850 مم * 1700 مم |
| الوزن (تقريبي) | 350 كجم |
| قواعد آلة قابلة للتعديل (للارتفاع) | 60 ~ 110 ملم |
| مناور | |
| محرك مناور | سلسلة باناسونيك ميناس A5 |
| التكرار المناور | 0.001 مم |
| تكوين المحور | |
| أقصى حركة للمحور (X ، Y ، Z) | 400 مم * 650 مم * 50 مم |
| محطة عمل | |
| وضع المجلس | تحديد المواقع الثابتة ، تحديد المواقع العالمي كشتبان ، تصحيح الرؤية |
| التحميل / التفريغ | كتيب |
| نطاق التوجيه | 300 مم * 280 مم |
| سماكة اللوح | 3 مم |
| التثبيت | |
| التثبيت الصلب | كشتبان عالمي ومضاد للكهرباء الساكنة |
| أعلى المشبك | باستخدام وضع الثقب |
| محرك المغزل | |
| قوة | 100 واط |
| الأعلى.سرعة | 60000 دورة في الدقيقة / دقيقة |
| تبريد | تبريد طبيعي ومبرد بالهواء |
| حجم بت جهاز التوجيه | 3 مم * 3 مم |
| تغيير الأداة | استخدم مفتاح ربط خاص |
| القدرة على التوجيه | |
| سرعة التوجيه القصوى | 100 ملم / ثانية |
| التكرار | 0.02 مم |
| نظام الشفط | |
| قوة | 0.75KW220V محرك أحادي الطور |
| الترشيح | الرأسي والأفقي |
| خدمات | |
| قوة | 1.5 كيلو واط AC220 فولت |
| مزود الهواء | 4 ~ 5 كجم / سم 2 |
| ثانيًا.البرمجيات والبرمجة | |
| منصة النظام | ويندوز 7 |
| استقرار النظام | 24 ساعة بدون استثناء |
| نظام الرؤية | نظام تصحيح محاذاة الرؤية بدقة CCD (سلسلة SONY 250) |
| برمجة | |
| متصل | البرمجة عبر الإنترنت |
| وظيفة التحرير | مستقيم ، قطري ، دائري ، دائري |
| عدد البرامج التي يمكن تثبيتها | حدد موقع التخزين وفقًا لمتطلبات العميل |
| تكوين كاميرا CCD للبرمجة | Fangchen F130 CCD عالي الدقة |
| تعويض قطر Toolbit | توفير زوايا مختلفة لتعويض المستخدم عن اختيار الأشكال المختلفة |
| تصفية إعداد الفاصل الزمني (المسافة) | مرشح التنظيف التلقائي وصندوق جمع الغبار إلى الغبار عند اكتمال المعالجة مركزيًا في كل مرة |
| شاشات العملية | |
| ضوء برج 3 ألوان | 3-لون ضوء لمراقبة ظروف عمل الجهاز |
| كشف انقطاع الأداة | الكشف التلقائي عن عمر الأداة واستخدام الوقت |
| كشف ارتفاع درجة حرارة المحرك | ارتفاع درجة الحرارة ، التحميل الزائد ، وظيفة حماية الجهد المنخفض |
| كشف الزائد | الزائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض |
| أداة تتبع الحياة | أداة الكشف عن وقت الحياة |
| PCB Board Counter | قطع البند ، قطع العد ، طريقة متنوعة للعد. |
| إنذار تغيير مرشح الفراغ | لا تستخدم لتفريغ المرشح |
| محفوظات أخطاء الجهاز | يقوم البرنامج تلقائيًا بتسجيل جميع ذاكرة الإنذارات |
| ثالثا.دقة | |
| دقة تموضع المحور | 0.01 مم |
| دقة التوجيه | 0.02 مم |
| رابعا.أمان | |
| منطقة العمل المغلقة | باستخدام أربعة حماية الختم |
| مستشعرات تعشيق الباب | مستشعر التبديل الجزئي |
| زر التوقف فى حالة الطوارئ | نعم |
الخصائص التقنية:
1. الدقة الهيكلية ، الحمل بالتساوي ، لإزالة الضغط الداخلي
2. آمن وسهل التشغيل
3. للإلكترونيات ، والهواتف المحمولة ، وأجهزة الكمبيوتر ، و PCB ، و FPC (لوحة الدوائر المطبوعة المرنة)
مزايانا وخدمتنا:
1. مصنعي Pcb depanelizer الأصلي ، تنازلات الأسعار
2. خدمات الدعم الفني يوم الوعد
3. الحد من التعامل مع الشكاوى لمدة نصف ساعة للعملاء
4. Depanel Experts ، توفير برنامج فرعي محترف ثنائي الفينيل متعدد الكلور
5. التثبيت والتدريب في الموقع متاحان
