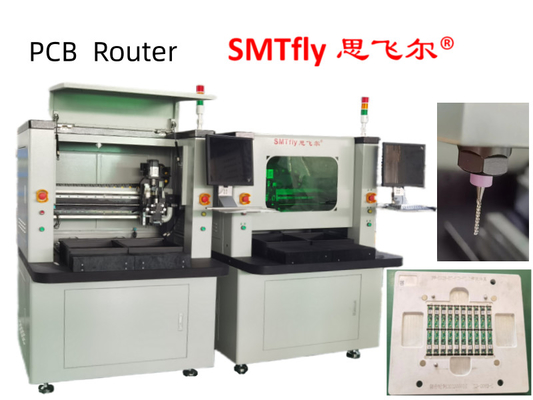

جهاز فصيل PCB جهاز توجيه PCB مع طاولات عمل توأم 300*280mm
هذا منفصل لـ (PCB) هو الإجابة لـ (PCB) بدون مشاكل من خلال توظيف جهاز توجيه يقلل من الإجهاد على المكونات.يسرع الفوهة عالية السرعة المضمنة في الجهاز القطع ويحافظ على الدقةفي حين يسمح أيضا لتصميمات اللوحات مرنة مع أنماط مختلفة القطع.والذي يتحول تلقائيًا إلى 5 مستويات عمقمع نظام فراغ الغبار القائم على الأجهزة المصممة خصيصًا ،أن النظام سيكون نظيفا وفعالاهذا يمنع التشوه، ويستفيد بشكل كامل من قوة الفراغ لجمع الغبار الأكثر فعالية.
مواصفات فاصل PCB
| النموذج | CW-F01-S |
| منطقة العمل القياسية | 350*350ملم |
| القوة | 220 فولت، 4.2 كيلوواط |
| إمكانية تكرار الجهاز | ± 0.02 ملم |
| القرار | ± 0.01mm |
| تحديد موقع المجلس | محطات عمل مزدوجة مع مصباح العش أو مصباح دبوس |
| موقع اللوحة | المواقع من خلال ثقوب الأدوات أو حواف PCB |
| تحميل | الدليل |
| التفريغ | الدليل |
| حجم اللوحة | 450*350ملم |
| سمك اللوحة | 0.5-3.5ملم |
| محرك العجلة | 0.5 كيلوواط فولاذ نجمة الصباح |
| تغيير الأداة | الدليل |
| نظام تصفية الغبار | مكنسة كهربائية 3KW |
| نظام الرؤية | كاميرا فيديو CCD عالية الدقة |
| البرمجة | التعليم اليدوي بمساعدة الرؤية من نقطة إلى نقطة |
| وظيفة التحرير | وضع التشغيل الجاف بمساعدة الرؤية / تشغيل الاختبار |
| وزن الجهاز | 500كيلوغرام |
| مقاس الجهاز | 113*140*108سم |
خصائص فاصل PCB
1.الصورة X10 القصيرة تجعل البرمجة أسهل وتزيد من دقة ضبط النقطة
2.اثنين من الجدول المنزلق يوفر في وقت واحد في الخروج والحركة لتقليل وقت التقاط لتحسين
الإنتاجية.
3.يمكن أن تتحقق صورة سي سي دي وتحاكي المسار أو التوجيه لتقليل
خطأ غير ضروري قبل القطع
4.لديه التوجيه بت عمر الوقت التحقق ونظام الإنذار لتذكير المشغل لتغيير بت التوجيه
عندما ينتهي 120M قطع. وقطع قطعة التوجيه الأول 2 ملم نقطة الطحن الأولى، وسط 2 ملم قطع الثانية
نقطة الطحن، والآخر 2mm قطع نقطة الطحن الثالثة لزيادة عمرها
5.صورة CCD يمكن أن تحقق وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل قطع
تفاصيل فاصل الـ PCB:
