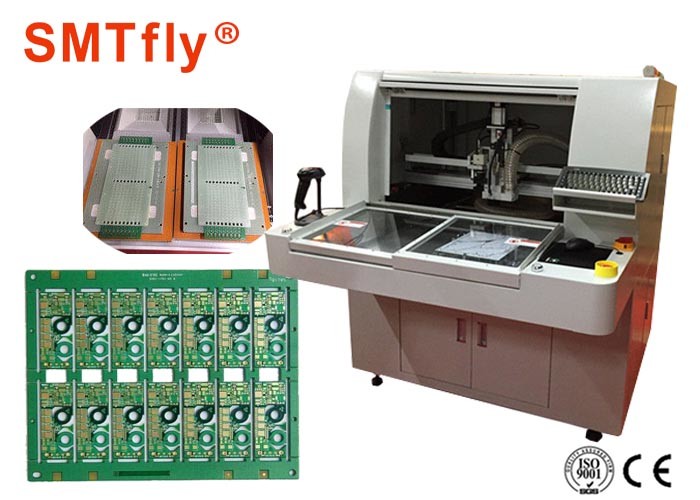

جهاز توجيه ثنائي الفينيل متعدد الكلور مضمّن / جهاز توجيه إزالة لوحة PCB مع مغزل KAVO
1. موجه ثنائي الفينيل متعدد الكلور Depanelizer قائمة الاجزاء
| أولا الأجهزة | |
| مغزل | مغزل KAVO |
| اتفاقية مكافحة التصحر | سوني 520 خط كاميرات صناعية |
| عدسة | الكمبيوتر Computar EX2C |
| برغي | الواردات اللولبية ذات الكرة الأرضية الدقيقة TBI |
| مرشد | توسيع HIWIN سكة التوجيه الخطية المستوردة |
| محرك | سلسلة JiaBao LCF |
| بطاقة I / O CONTRONL | HFC PCI-9074 |
| بطاقة تحكم السائق | HFC PCI-9074 |
| بطاقة I / O | PCI-9074-64 قطعة / -38 قطعة |
| تنظيف ثابت | سلسلة STATIC-ST401A |
| الحاسوب | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| واجهة الجهاز | AOC LCD17 "، ماوس لوجيتك |
| 2.البرمجيات | |
| نظام التحكم | Windows XP Professional (Service3، v.3244) |
| عملية واجهة المستخدم الرسومية | نظام التشغيل Windows XP باللغة الإنجليزية |
| تحرير البرنامج | في النسق |
| نظام الرؤية | تعويض CCD AOTU |
| نظام التحكم | الإصدار F 1.2.88 |
2. موجه ثنائي الفينيل متعدد الكلور Depanelizer المعلمات
| شاملة | |
| الأبعاد (عرض * عمق * ارتفاع) | 1370 مم * 1650 مم * 1450 مم |
| وزن | 650 كجم |
| ارتفاع تعويض | 60 ~ 110 ملم |
| مناور | |
| نوع المحرك | سلسلة جياباو |
| وضع التكرار | 0.001 مم |
| منطقة عمل المحور (كحد أقصى) | 830 مم * 580 مم * 50 مم |
| محطة عمل | |
| تثبيت ثنائي الفينيل متعدد الكلور | معيار التخصص |
| تحميل / تفريغ ثنائي الفينيل متعدد الكلور | كتيب |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى) | 320 * 320 مم |
| ثنائي الفينيل متعدد الكلور سميكة (حد أقصى) | 5 ملم |
| التثبيت | |
| تثبيت الصلابة | استخدم أداة العميل |
| التثبيت التثبيت | الات |
| محرك المغزل | |
| قوة | 150 واط |
| مغزل | 60000 دورة في الدقيقة / دقيقة |
| يحمي | التبريد الذاتي / الرياح |
| تغيير القاطع | تخصص |
| القدرة على التوجيه | |
| سرعة القطع (قصوى) | 80 ملم / ثانية |
| سرعة القيادة (قصوى) | 2500 مم / ثانية |
| دقة القطع | 0.01 مم |
| نظام الشفط | |
| قوة الفراغ | 3.5KW AC 380V |
| مكنسة | راسيا |
| خدمات | |
| قوة | 2.0KW AC380V |
| مزود الهواء | 4-6 كجم / سم 2 |
| برمجة | |
| تحرير البرنامج | في النسق |
| تحرير الوظيفة | خط ، قوس ، دائري ، منحنى حرف U |
| تخزين البرنامج | HDD |
| نظام الرؤية | SONE color CCD |
| إزاحة قطع الطحن | تلقاءي |
| إعداد الفراغ | تلقاءي |
| شاشات العملية | |
| مؤشر | حالة آلة المؤشر |
| فحص الأداة | عمر أداة الكشف التلقائي ، واستخدام اختبار الوقت |
| حماية المحرك | لديك ارتفاع درجة الحرارة ، الزائد ، وظيفة حماية الجهد المنخفض |
| فحص التحميل الزائد للمحرك | لديك الزائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض |
| أداة وقت قابلة للاستخدام | عمر أداة الكشف التلقائي ، |
| إحصاء البيانات | نموذج لوحة منفصل ، فصل العد ، طرق عد متنوعة |
| سجل خطأ | يسجل البرنامج تلقائيًا جميع ذاكرة الإنذارات الخاصة بالآلات |
| ثالثا.دقة | |
| دقة المحور | 0.001 مم |
| دقة القطع | 0.1 ملم |
| رابعا.أمان | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| مستشعر الباب | حساس التبديل الجزئي لباب الأمان الأمامي والخلفي (اختياري) |
| زر التوقف الضرورة |

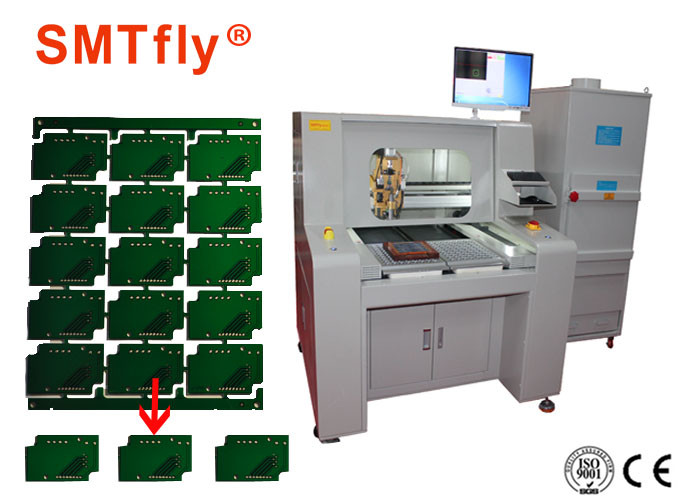

3. جهاز التوجيه PCB Depanelizer مغزل KAVO
4. موجه ثنائي الفينيل متعدد الكلور Depanelizerمكنسة كهربائية
5. الغناء ثنائي الفينيل متعدد الكلور سريع وفعال
عند النظر في الطرق العديدة المتاحة لتجميع ثنائي الفينيل متعدد الكلور ، من الصعب تحديد أيها قد يكون الأفضل.في ChuangWei ، نقترح أن تكون أجهزة توجيه ثنائي الفينيل متعدد الكلور الخاصة بنا هي الطريقة الأكثر كفاءة وأسرعًا لتجميع ثنائي الفينيل متعدد الكلور.لإزالة الإجهاد الخالي من الإجهاد ، نستخدم بت جهاز التوجيه الذي يقلل من الضغط على المكونات ، وبالتالي الحفاظ عليها سليمة وتعمل بكفاءة.سيتحول نظام ضبط بت جهاز التوجيه تلقائيًا إلى 5 مستويات عمق مختلفة ، مما يقلل من استبدال البت.تبلغ سرعة قطع بت الموجه 50 مم في الثانية كحد أقصى ، بينما تبلغ سرعة السفر 800 مم كحد أقصى في الثانية.تحتوي أجهزة توجيه PCB الخاصة بنا أيضًا على مغزل عالي السرعة والذي سيحافظ على الدقة أثناء تسريع العملية.من المؤكد أن الإطار سيتحمل بمسامير كروية دقيقة مستخدمة على المحور X ، و Y ، و Z ، وسيكون سريعًا مع محرك المغزل الذي يولد ما يصل إلى 60،000 دورة في الدقيقة.
