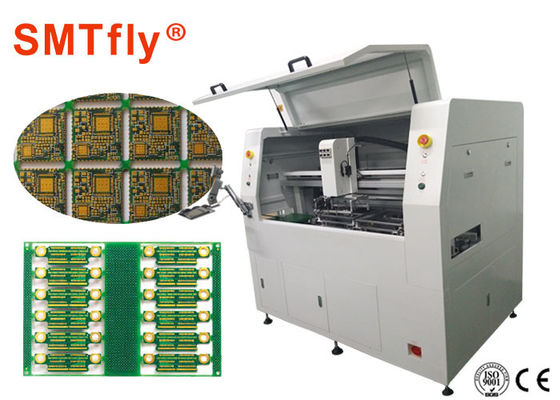

آلة تحديد النقاط لـ 4 محاور مع حافة قطع ناعمة

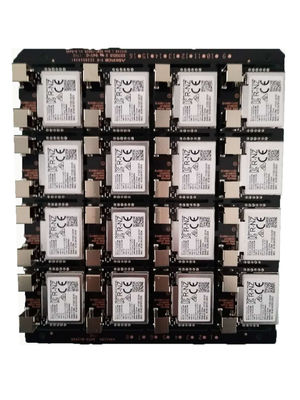

منفصل PCB مزدوج لتحقيق أفضل حل للخروج من اللوحات مع حافة قطع ناعمة

الخصائص:

1. منفصل الـ PCB مزدوج الحركة

2إجهاد منخفض

3حافة حادة

4. تحميل / تفريغ اليد

5. قطع عالية السرعة بواسطة 4 محاور التحكم

6تعليم سهل مع معالجة الصور

الوصف

مُبادل الزحف ذو الاتجاهين

يوفر مبادل العمل هذا مساحة عمل في وقت واحد للدخول والخروج للحد من وقت التوقف ، والذي بدوره يصل إلى أقصى قيمة الإخراج.

تكرار المسار

يحتاج المستخدم فقط إلى تعيين نقطتين مرجعيتين لتكرار نفس المسار في توفير وقت البرمجة.

قسمة بيت التوجيه

يمكن للمستخدم تعيين مسافة معينة، ويكون بت التوجيه التحول صعودا أو هبوطا من أجل جعل قسم جديد من الترويج بت لقطع لوحات لضرب حياة بت التوجيه.

واجهة المستخدمات الصديقة

يتم اعتماد نظام Windows XP وواجهة المستخدم الرسومية (GUI) ، والتي تمكن المستخدم من تعلم واستخدام البرنامج بسهولة. يتم عرض صورة تكبير 10 × على الشاشة لتحديد جميع النقاط.

المواصفات

• إعداد الأجهزة: محطتان
• منطقة العمل: X: 320mm، Y: 320mm، Z: 60mm
• مساحة القطع: أقصى: X: 320mm، Y: 320mm Min: X: 100mm، Y: 100mm Z: 15mm
• ارتفاع مكون PCB: الجانب العلوي: 15mm الجانب السفلي: 45mm ((مع الجهاز المحدد)
• سمك اللوحات الورقية: 0.5 إلى 3.0 ملم
• قطر بيت الراوتر: 0.8 ~ 2.0 ملم ((اختيار: أكثر من 2.0 ملم)
• دقة القطع: ± 0.10 مم
• دقة الموقع: ± 0.01mm
• إمكانية تكرار الموقع: ± 0.02 ملم
• عدد المحاور المستخدمة: 7 محاور (X، YL، YR، Z، Carry، P/P، Conveyor).
• سرعة القيادة (أقصى) : X، YL، YR: 1000mm/sec، Z: 750mm/sec
• سرعة القطع (الحد الأقصى): X، Y، Z: 100mm/sec (إنه وفقا لمواصفات بيت لأفضل إعداد السرعة)
• محرك الفولاذ: محرك عالية السرعة المتغير التردد 150W (ماكس.50(000دورة في الدقيقة)
• تغيير البتات: يدوي
• القدرة على القطع: خطية، دائرية، U منحنى، قوس، L منحنى
• محرك المحور: 7 محورات (150W AC servo motors)
• عدد التحولات البيتية: ماكس. 2
• تخطيط المسار: إدخال إحداثيات مباشرة أو توجيه يدوي مع كاميرا CCD × 10
• مستشعر منطقة السلامة: n/a
• الكشف عن كسر البيت: القياسية
• مخزن البرامج: القرص الصلب
• النسخ الاحتياطي للبرنامج: USB
• نظام التشغيل: ويندوز 7
• واجهة الإنسان-الآلة: شاشة لمسة، شاشة تصويرية + لوحة مفاتيح + فأر
• تعديل الحامل: تعديل يدوي
• سعة حمولة الناقل: 2 كجم
• تحميل / تفريغ PCB: أوتوماتيكي
• إمدادات الطاقة: 3 مراحل AC220V ± 3% 50Hz/ 60Hz، 3.5 kw
• الهواء: 0.5Mpa
• الأبعاد: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm برج الإشارة
• الوزن: حوالي 500 كجم
