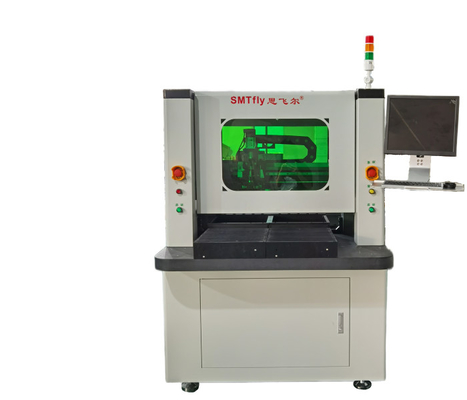

مزدوج تفريغ فراغ 2 محطة 0.5 - 3.0 مم جهاز توجيه ثنائي الفينيل متعدد الكلور مع تغيير بت يدوي

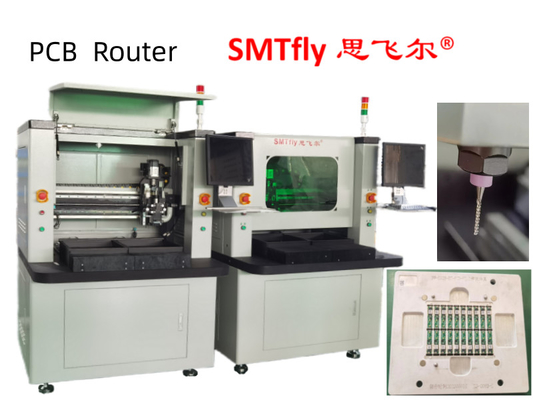

جهاز التوجيه المزدوج لفرق الـ (بي سي بي) من صنع (تشوانغواي)


المواصفات

• إعداد الأجهزة: محطتان
• منطقة العمل: X: 320mm، Y: 320mm، Z: 60mm
• مساحة القطع: أقصى: X: 320mm، Y: 320mm Min: X: 100mm، Y: 100mm Z: 15mm
• ارتفاع مكون PCB: الجانب العلوي: 15mm الجانب السفلي: 45mm ((مع الجهاز المحدد)
• سمك اللوحات الورقية: 0.5 إلى 3.0 ملم
• قطر بيت الراوتر: 0.8 ~ 2.0 ملم ((اختيار: أكثر من 2.0 ملم)
• دقة القطع: ± 0.10 مم
• دقة الموقع: ± 0.01mm
• إمكانية تكرار الموقع: ± 0.02 ملم
• عدد المحاور المستخدمة: 7 محاور (X، YL، YR، Z، Carry، P/P، Conveyor).
• سرعة القيادة (أقصى) : X، YL، YR: 1000mm/sec، Z: 750mm/sec
• سرعة القطع (الحد الأقصى): X، Y، Z: 100mm/sec (إنه وفقا لمواصفات بيت لأفضل إعداد السرعة)
• محرك الفولاذ: محرك عالية السرعة المتغير التردد 150W (ماكس.50(000دورة في الدقيقة)
• تغيير البتات: يدوي
• القدرة على القطع: خطية، دائرية، U منحنى، قوس، L منحنى
• محرك المحور: 7 محورات (150W AC servo motors)
• عدد التحولات البيتية: ماكس. 2
• تخطيط المسار: إدخال إحداثيات مباشرة أو توجيه يدوي مع كاميرا CCD × 10
• مستشعر منطقة السلامة: n/a
• الكشف عن كسر البيت: القياسية
• مخزن البرامج: القرص الصلب
• النسخ الاحتياطي للبرنامج: USB
• نظام التشغيل: ويندوز 7
• واجهة الإنسان-الآلة: شاشة لمسة، شاشة تصويرية + لوحة مفاتيح + فأر
• تعديل الحامل: تعديل يدوي
• سعة حمولة الناقل: 2 كجم
• تحميل / تفريغ PCB: أوتوماتيكي
• إمدادات الطاقة: 3 مراحل AC220V ± 3% 50Hz/ 60Hz، 3.5 kw
• الهواء: 0.5Mpa
• الأبعاد: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm برج الإشارة
• الوزن: حوالي 500 كجم

الخصائص:

1. منفصل الـ PCB مزدوج الحركة

2إجهاد منخفض

3حافة حادة

4. تحميل / تفريغ اليد

5. قطع عالية السرعة بواسطة 4 محاور التحكم

6تعليم سهل مع معالجة الصور


لماذا اخترنا

1المهندسين المتاحة لخدمة الآلات في الخارج.

المهندسون متاحون لإرسالهم إلى بلدان أخرى للقيام بتدريب الآلات وتقديم الدعم التقني.
2ضمان سنة واحدة للآلات باستثناء الملحقات

بناء الإطار القوي وشفرات الفولاذ اليابانية حصلت على تقييم جيد ومعترف به من قبل العملاء في الخارج.يجب على العملاء تحمل رسوم الشحن فقط.

3خدمة العملاء الفعالة

نحن جميعاً معاً أقوى وأكثر حكمة من أي واحد منا بشكل فردي. لكي ننجح، يجب علينا تحمل المسؤولية، والتعاون مع زملائنا والإدارات،التواصل بفعالية مع بعضهم البعضأن يكون العملاء قادرين على الوصول إليهم وتوفير إجابات سريعة لحل مشاكلهم وخلق قيمة للعملاء

4تقنية ناضجة و مقدمة للعملية تجعل الآلات عالية الجودة

كأكبر مصنع في جنوب الصين، لدينا 12 عاما من الخبرة على آلات فاصل PCB وأجهزة اللحام.
فريق البحث والتطوير لدينا تحديث مستمر للآلات الحالية لتلبية اتجاه تطوير السوق
