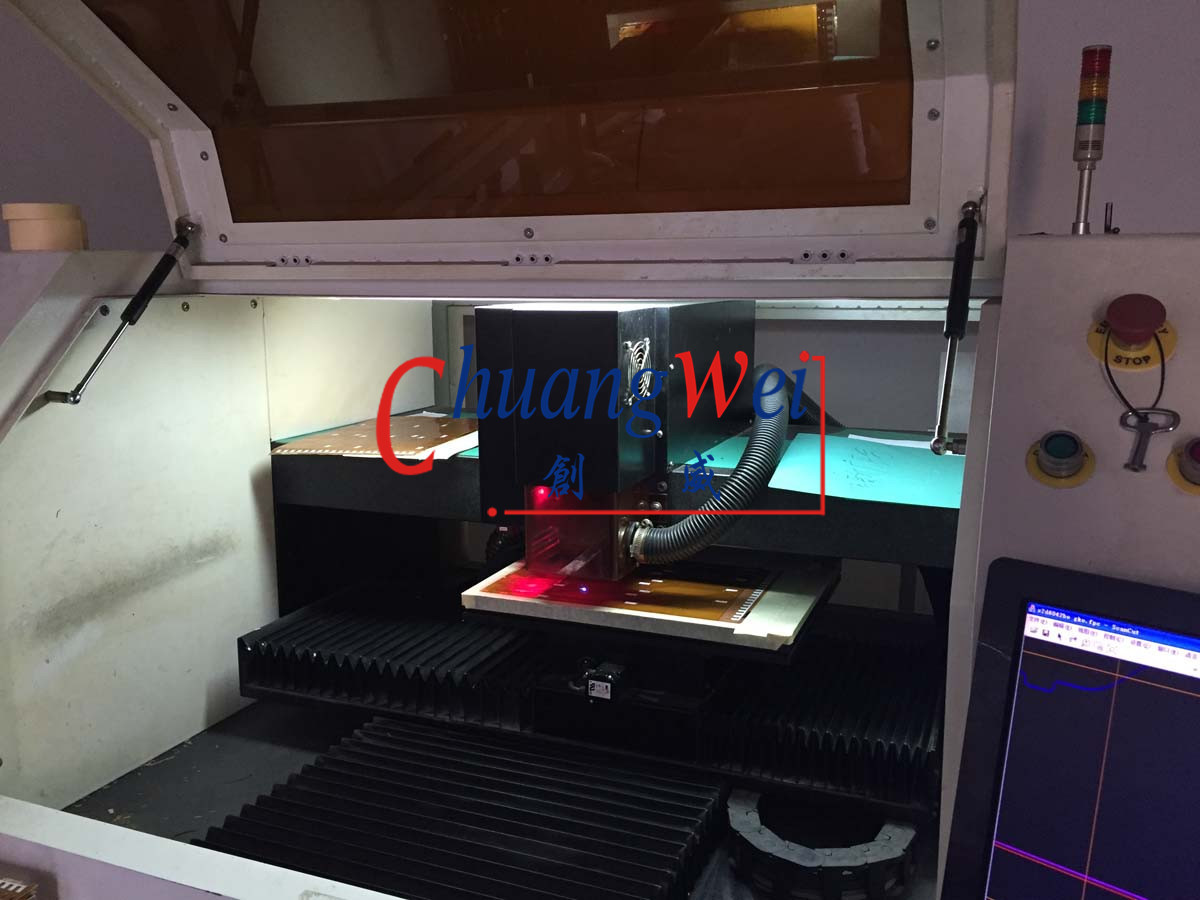

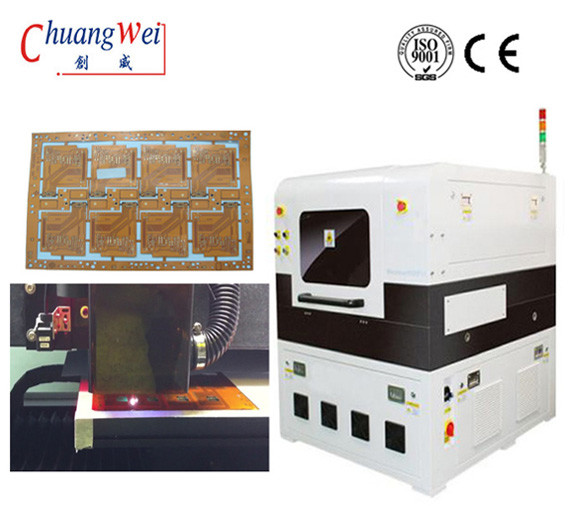

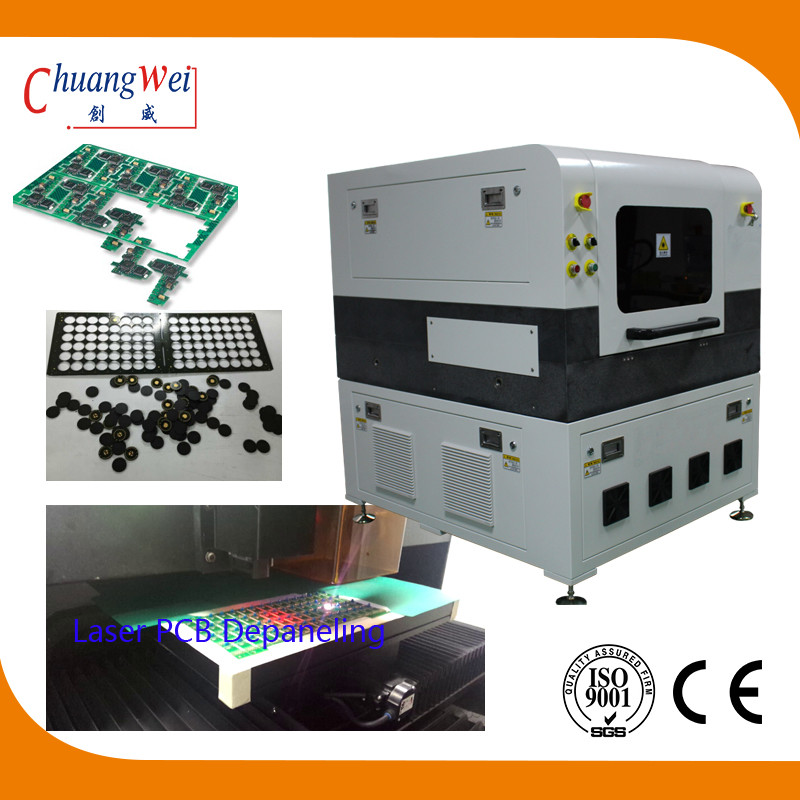

10W UV Optowave Laser PCB آلة فاصل لعدم الاتصال Depaneling
اكتسبت آلات وأنظمة الليزر لإزالة ثنائي الفينيل متعدد الكلور شعبية خلال السنوات الأخيرة.يتم إجراء إزالة / تفريغ ميكانيكي باستخدام طرق التوجيه وقطع القوالب ومنشار التكعيب.ومع ذلك ، نظرًا لأن الألواح تصبح أصغر حجمًا وأكثر نحافة ومرونة وأكثر تعقيدًا ، فإن هذه الأساليب تنتج ضغطًا ميكانيكيًا أكثر تضخمًا للأجزاء.تمتص الألواح الكبيرة ذات الركائز الثقيلة هذه الضغوط بشكل أفضل ، في حين أن هذه الأساليب المستخدمة في الألواح المعقدة والمتقلصة باستمرار يمكن أن تؤدي إلى الكسر.يؤدي ذلك إلى انخفاض الإنتاجية ، إلى جانب التكاليف الإضافية للأدوات وإزالة النفايات المرتبطة بالطرق الميكانيكية.
على نحو متزايد ، توجد دوائر مرنة في صناعة ثنائي الفينيل متعدد الكلور ، كما أنها تشكل تحديات للطرق القديمة.توجد أنظمة حساسة على هذه الألواح وتكافح الأساليب غير الليزر لقطعها دون إتلاف الدوائر الحساسة.مطلوب طريقة إزالة اللوح اللا تلامسي ، ويوفر الليزر طريقة دقيقة للغاية للتفرد دون أي خطر من إلحاق الضرر بها ، بغض النظر عن الركيزة.
تحديات إزالة اللوح باستخدام مناشير التوجيه / القطع بالقالب / التقطيع
من ناحية أخرى ، يكتسب الليزر السيطرة على سوق إزالة / تفكيك ثنائي الفينيل متعدد الكلور بسبب الدقة العالية ، وانخفاض الضغط على الأجزاء ، وزيادة الإنتاجية.يمكن تطبيق إزالة اللوح بالليزر على مجموعة متنوعة من التطبيقات مع تغيير بسيط في الإعدادات.لا يوجد شحذ أو شحذ للشفرة ، أو مهلة لإعادة ترتيب القوالب والأجزاء ، أو حواف متشققة / مكسورة بسبب عزم الدوران على الركيزة.يعتبر تطبيق الليزر في إزالة لوحة PCB ديناميكيًا وعملية غير متصلة.
مزايا الليزر PCB Depaneling / Singulation
مواصفات الليزر PCB Depaneling
| فئة الليزر | 1 |
| الأعلى.منطقة العمل (X x Y x Z) | 300 مم × 300 مم × 11 مم |
| الأعلى.منطقة التعرف (X x Y) | 300 مم × 300 مم |
| الأعلى.حجم المادة (X x Y) | 350 مم × 350 مم |
| تنسيقات إدخال البيانات | جربر ، X-Gerber ، DXF ، HPGL ، |
| الأعلى.سرعة الهيكلة | يعتمد على التطبيق |
| دقة تحديد الموقع | ± 25 ميكرومتر (1 مل) |
| قطر شعاع الليزر المركز | 20 ميكرومتر (0.8 مل) |
| الطول الموجي بالليزر | 355 نانومتر |
| أبعاد النظام (العرض × الارتفاع × العمق) | 1000 مم * 940 مم * 1520 ملم |
| وزن | ~ 450 كجم (990 رطلاً) |
| ظروف التشغيل | |
| مزود الطاقة | 230 فولت تيار متردد ، 50-60 هرتز ، 3 كيلو فولت أمبير |
| تبريد | تبريد الهواء (تبريد داخلي مائي - هواء) |
| درجة الحرارة المحيطة | 22 درجة مئوية ± 2 درجة مئوية @ ± 25 ميكرومتر / 22 درجة مئوية ± 6 درجة مئوية @ ± 50 ميكرومتر (71.6 درجة فهرنهايت ± 3.6 درجة فهرنهايت عند 1 ميل / 71.6 درجة فهرنهايت ± 10.8 درجة فهرنهايت عند 2 مل) |
| رطوبة | <60٪ (دون تكاثف) |
| الملحقات المطلوبة | وحدة العادم |
