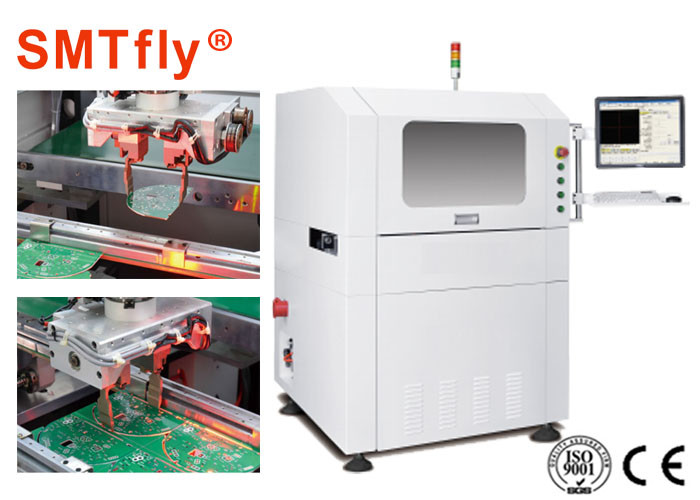

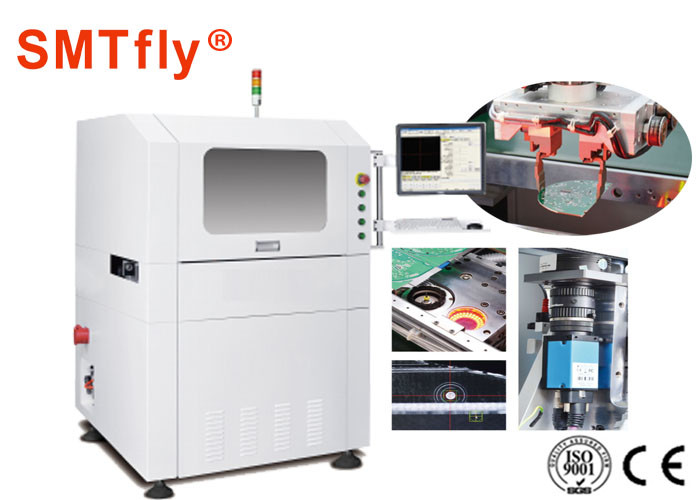

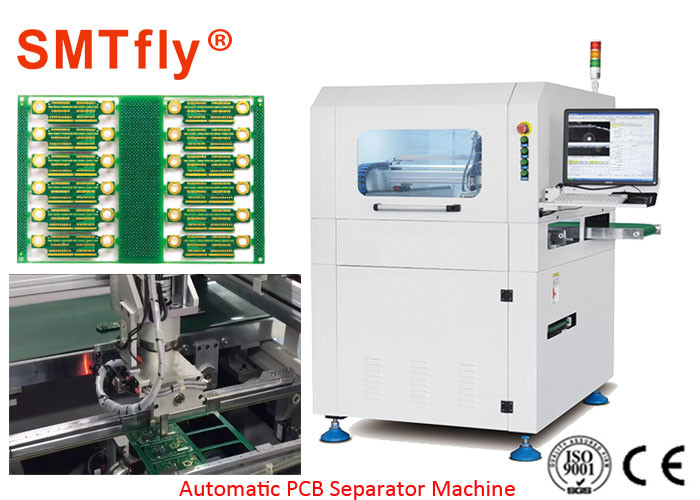

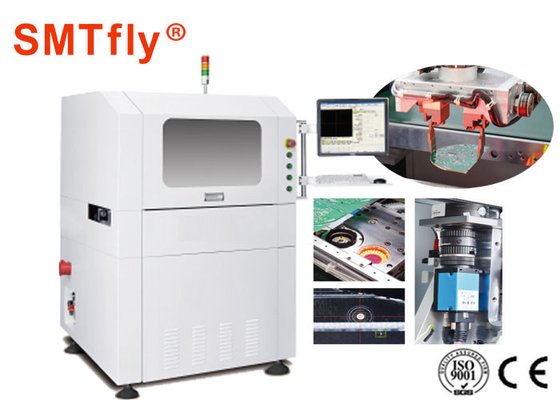

مضمن PCB Router PCB Depaneling مع نظام تشغيل سهل الاستخدام ، PCB De-panel CW-F03
ثنائي الفينيل متعدد الكلور على الخط يستخدم بشكل خاص لتقطيع مكونات PCBA (اللوحة) إلى أجزاء منفصلة ، ويتميز بهيكل مثبت على سكة بدون قطع تهزهز.يمكن وضعها في الإنتاج على الفور.تتميز بمراقبة ESD الساكنة ، وقطع التغذية الراجعة للضغط ، وتغيير الأداة تلقائيًا ، ويمكن أن تصل إلى سرعة قصوى تبلغ 60000 دورة.يمكن أن يضمن نظام التحكم الذي تم تطويره على أساس نظام RM الخاص بنا برمجة العميل السريعة والدقيقة.
تخصيص:
| نموذج | CW-F03 |
| حجم الماكينة | 1000 * 1200 * 1533 ملم |
| وزن | حوالي 1900 كلغ |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 350 * 350 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-6 ملم |
| ارتفاع ناقل الحركة | 900 ± 50 مم |
| اتجاه الإرسال | يسار -> يمين |
| سرعة انتقال | 1500 مم / ثانية (كحد أقصى) / قابل للتعديل |
| نوع لوحة التغذية | سكة توجيه النقل من نوع القسم |
| تعديل عرض القضيب | تلقائي |
| إشارة اتصال لأجهزة الكمبيوتر العلوية والسفلية | سميما |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | العلوي والسفلي لقط السكك الحديدية |
| نظام الانتقاء | نظام لقط دوار 360 درجة ؛مجموعتان من فوهات الشفط الفراغي على الأكثر ، 4 مجموعات من وحدات نقل الحزام ESD / وحدات إعادة توجيه لوحة الدُفعات على الأكثر |
| قطع المغزل / السرعة | ألمانيا KAVO ، 60،000 دورة في الدقيقة / دقيقة |
| نوع التبريد | ضغط الهواء |
| مراقبة البيئة والتنمية المستدامة | نعم |
| تغيير الأداة تلقائيًا | نعم |
| قطع ردود الفعل تجاه الإجهاد | نعم |
| فحص شفرة الكسر | نعم |
| سرعة القطع | 1-200 ملم / ثانية |
| دقة القطع | ± 0.5 مم |
| كرر دقة تحديد المواقع | ± 0.01 مم |
| تنسيق سرعة الحركة | 1000 مم / ثانية |
| نوع اللوحة الخارجية | ESD حزام النقل / وحدة إعادة توجيه لوحة الدُفعات |
| نوع جمع النفايات | خارج المسار |
| برمجة الإجراءات | برنامج استيراد / تحرير رسم جربر من خلال نظام مرئي |
| مزود الهواء | 5-8 كجم / سم 2 |
| مزود الطاقة | AC380V ± 5٪، 50 / 60Hz، 3KW |
سمات:
1. تغيير الأداة التلقائي
2. رصد البيئة والتنمية المستدامة
3. قطع ردود الفعل stess
4. وضع الإنتاج التلقائي
5. الربط بين وظيفة الإحصاء Spc ونظام إدارة العملاء ERP
6. يمكن أن تكون مجهزة بوظيفة مقاومة للانفجار من مكنسة كهربائية
مزايا:
نظام قطع عالي الموثوقية
المحور الرئيسي KAVO الألماني عالي السرعة مع سرعة قصوى تبلغ 60000 يدور ، ويتميز بمراقبة الجهد الساكن ESD ووظائف قطع ردود الفعل للضغط والتغيير التلقائي للأداة.
نظام الرؤية الفائق
نظام بصري دقيق للآلة يتكون من كاميرا صناعية ألمانية ، وعدسة Moritex ومصدر ضوء على مستوى القياس ؛هو - هي
يدعم جميع وظائف معايرة الماكينة ، والتعويض وتحديد المواقع ، ويتميز بالثبات العالي والقدرة على مقاومة الاضطرابات.
مغير أداة أوتوماتيكي
يدعم مغير الأدوات القياسي ثلاثة أنواع من الأدوات مقاس 3.175 مم ، كل منها له قدرة تحميل أعلى تصل إلى 10 أدوات.يتم دمجه مع نظام التثبيت الدقيق ونظام الرفع ؛يمكن لثلاثة محاور - X1 و Y1 و Z1 لآلية القطع تحقيق تغيير الأداة.
نظام إعادة توجيه لوحة ESD ATPD
حل إعادة توجيه اللوحة 1: سيتم تسليم PCB المقطوع عن طريق نظام التثبيت إلى خط نقل الحزام ، ثم إرساله عن طريق خط نقل ESD عبر الماكينة إلى خط التجميع ، أو يتم التقاطه وتحميله في علبة المنتج عن طريق حل مناور مخصص.
حل كتابة اللوحة 2: استخدم وحدة إعادة توجيه لوحة الدُفعات ARM-1 لتفكيك خط نقل الحزام من الماكينة ، وإدخال وحدة إعادة توجيه اللوحة من خلف الماكينة ، وتحميل اللوحة مباشرةً في صندوق نفطة في ARM-1 عبر نظام التثبيت.يتميز الحل بالبساطة والراحة.
نظام القابض ثنائي الفينيل متعدد الكلور ذو الموثوقية العالية
حل مثالي بدون قطع تهزهز ؛نطاق حجم لقط ثنائي الفينيل متعدد الكلور يبلغ 2 مم ، يمكن لجهاز الالتقاط أن يحقق تحميل / تحميل متكرر ، ويتميز بالاستقرار العالي والتكلفة المنخفضة.
