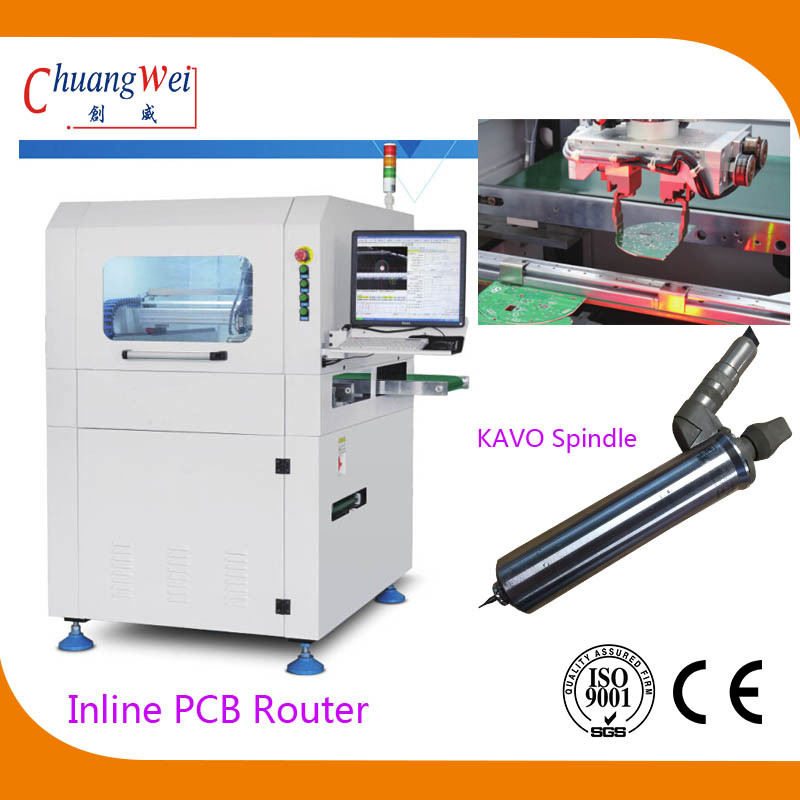

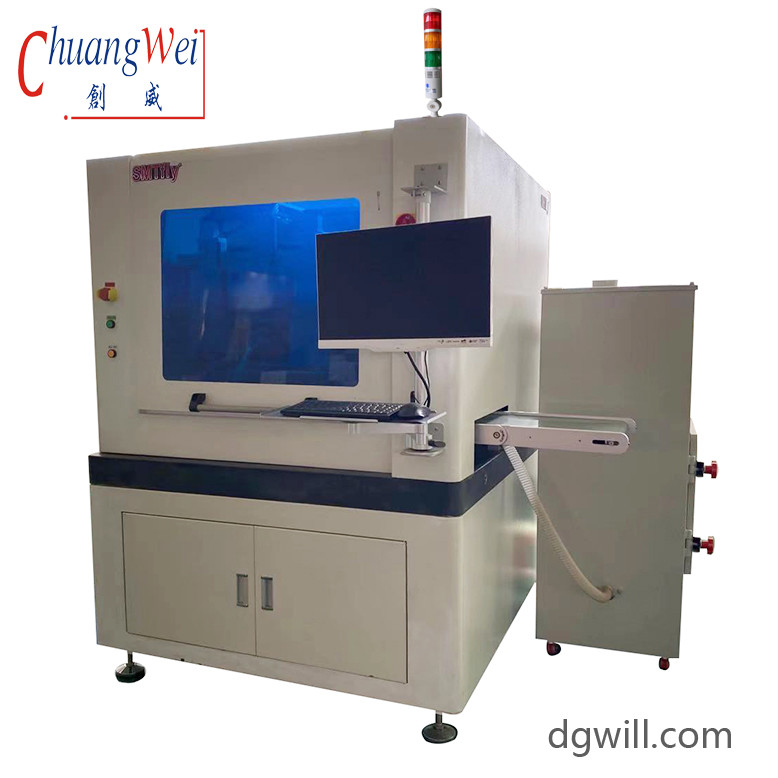

جهاز التوجيه المزدوج من الألواح في الصف عالية الدقة مع محور KAVO 60000RPM ، CW-F03
جهاز PCB على الخط الذي يستخدم خصيصًا لقطع مكونات PCBA ((اللوح) إلى أجزاء منفصلة ، مع هيكل مثبت على السكة الحديدية دون قطع الجيج. يمكن وضعه في الإنتاج على الفور.يحتوي على مراقبة ESD الثابتة، وقطع ردود الفعل الإجهاد، وتغيير الأداة التلقائية، فإنه يمكن أن تصل إلى سرعة قصوى من 60000 دوران.نظام التحكم الذي تم تطويره على أساس نظام RM لدينا يمكن أن يضمن العملاء البرمجة السريعة والدقيقة.
الخصائص:
1تغيير أدوات تلقائي
2مراقبة الأسلوب الإلكتروني
3.خفض ردود الفعل نفسها
4.وضع الإنتاج التلقائي
5.الارتباط بين وظيفة إحصاءات الشركات والإدارة العملاءنظام ERP
6.يمكن تجهيزها بجهاز مضاد للانفجاروظيفة المكنسة الكهربائية
نظام قطع عالي الموثوقية
ألمانيا KAVO المحور الرئيسي عالي السرعة مع سرعة قصوى من 60000 تدور، مع مراقبة الجهد الثابت ESD ووظائف رد فعل الجهد القطع وتغيير الأداة التلقائية.
المواصفات:
| النموذج | CW-F03 |
| حجم الجهاز | 1000*1200*1533ملم |
| الوزن | حوالي 1900 كجم |
| الحجم الأقصى لـ PCB | 350*350ملم |
| سمك الـ PCB | 0.4-6ملم |
| ارتفاع ناقل الحركة | 900±50ملم |
| اتجاه العرض | اليسار -> اليمين |
| سرعة الإرسال | 1500mm/s ((max) / قابل للتعديل |
| نوع لوحة التغذية | سكة حديدية توجيه للنقل من نوع القسم |
| تعديل عرض القطار | أوتوماتيكي |
| إشارة الاتصال من أجهزة الكمبيوتر العليا والسفلية | (SMEMA) |
| تحديد موقع PCB | مشبك السكة الحديدية العليا والسفلية |
| نظام الاختيار | نظام التشغيل الدواري 360 ° ؛ مجموعتين من فوهات الشفط الفراغية على الأكثر ، 4 مجموعات من وحدات نقل الحزام ESD / وحدات توجيه اللوحة |
| محور القطع/سرعة | ألمانيا KAVO، 60,000rpm/min |
| نوع التبريد | ضغط الهواء |
| مراقبة الأبحاث الإلكترونية | نعم.. |
| تغيير أدوات تلقائي | نعم.. |
| الحد من ردود الفعل الإجهاد | نعم.. |
| فحص شفرة الكسر | نعم.. |
| سرعة القطع | 1-200mm/s |
| دقة القطع | ± 0.5 ملم |
| تكرار دقة تحديد الموقع | ± 0.01mm |
| السرعة المتحركة المنسقة | 1000ملم/ثانية |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية/وحدة توجيه اللوحات |
| نوع جمع النفايات | خارج المسار |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي |
| إمدادات الهواء | 5-8kg/cm2 |
| إمدادات الطاقة | AC380V±5%، 50/60Hz، 3KW |
نظام الرؤية الفائقة
نظام رؤية آلة دقيق يتكون من الكاميرا الصناعية التصوير الألمانية، Moritex العدسة ومصدر الضوء على مستوى القياس؛
يدعم جميع وظائف معايرة الجهاز، والتعويض، وتحديد الموقع، ويتميز بالاستقرار العالي والقدرة على مكافحة الاضطرابات.
نظام العقدة PCB عالية الموثوقية
حل مثالي دون قطع الجيج ؛ نطاق حجم مشبك PCB من 2 مم ، يمكن أن يدرك جهاز التقاط التحميل / التحميل المتكرر ، مع وجود استقرار عالية وتكلفة منخفضة.
نظام إعادة توجيه لوحة ESD ATPD
حل التوجيه الألواح 1: سيتم توصيل PCB المقطوعة عن طريق نظام التشغيل إلى خط نقل الحزام ، ثم يتم إرسالها عن طريق خط نقل ESD عبر الجهاز إلى خط التجميع ،أو يتم التقاطها وتحميلها في حالة المنتج عن طريق حل معالج مخصص.
حل إعادة تحويل اللوحة 2: استخدم وحدة إعادة تحويل اللوحة المجموعة ARM-1 تفكيك خط نقل الحزام من الجهاز ، وإدخال وحدة إعادة تحويل اللوحة من وراء الجهاز ،وتحميل مباشرة لوحة في صندوق بثرة في ARM-1 عن طريق نظام التشغيلالحل يتميز بالبساطة والراحة
