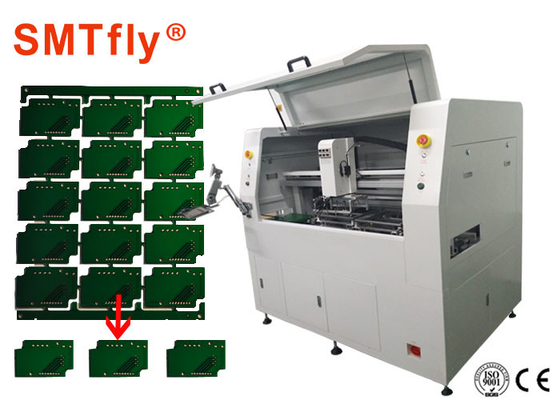

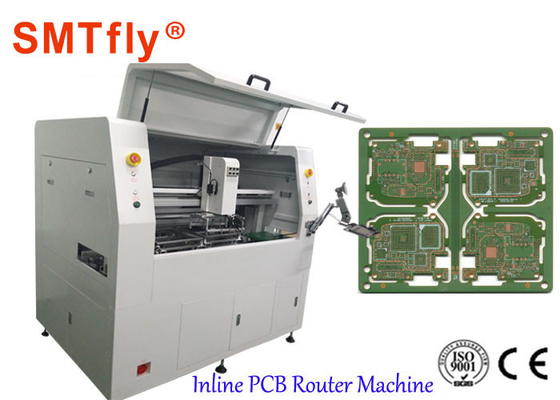

نموذج أولي لآلة توجيه حفر ثنائي الفينيل متعدد الكلور مع مجمع غبار مغزل عالي السرعة ، ثنائي الفينيل متعدد الكلور Depanel
وصف
حل لإزالة الإجهاد الخالي من الإجهاد
نظام فراغ غبار ذو كفاءة عالية يعتمد على تركيبات
إزالة اللوح النظيف والدقيق لمركبات ثنائي الفينيل متعدد الكلور المكتظة بالسكان
يوفر برنامج معالجة الصور المتقدم عملية التأشير والنقر لبرمجة مسارات جهاز التوجيه
تعويض المحاذاة التلقائي بواسطة كاميرا CCD
عملية سهلة الاستخدام
إطالة عمر البت عن طريق الضبط التلقائي لعمق بت جهاز التوجيه
تحسين وقت اللباقة
تتطلب صيانة منخفضة
سعر معقول
روبوت خطي بدون معايرة
برمجة
|
نظام التحكم |
Windows XP Professional (Service3، v.3244) |
|
عملية واجهة المستخدم الرسومية |
نظام التشغيل Windows XP الصيني |
|
تحرير البرنامج |
في النسق |
|
نظام الرؤية |
تعويض CCD AOTU |
|
نظام التحكم |
إصدار F 1.0.2 |
المعدات
|
اتفاقية مكافحة التصحر |
سوني 520 خط كاميرات صناعية |
|
عدسة |
الكمبيوتر Computar EX2C |
|
برغي |
الواردات اللولبية الكروية الأرضية الدقيقة TBI |
|
مرشد |
توسيع HIWIN سكة التوجيه الخطية المستوردة |
|
محرك |
سلسلة JiaBao LCF |
|
بطاقة I / O CONTRONL |
HFC PCI-9074 |
|
بطاقة تحكم السائق |
HFC PCI-9074 |
|
بطاقة I / O |
PCI-9074-64 قطعة / -38 قطعة |
|
تنظيف ثابت |
سلسلة STATIC-ST401A |
|
الحاسوب |
RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G |
|
واجهة الجهاز |
AOC LCD17 "، ماوس لوجيتك |
معايير الأداء
|
شاملة |
|
|
الأبعاد (عرض * عمق * ارتفاع) |
1220 مم * 1450 مم * 1420 مم |
|
وزن |
550 كجم |
|
تعويض الارتفاع |
60 ~ 110 ملم |
|
مناور |
|
|
نوع المحرك |
سلسلة JiaBao |
|
التكرار الموضع |
0.001 مم |
|
منطقة عمل المحور (كحد أقصى) |
680 مم * 360 مم * 50 مم |
|
محطة عمل |
|
|
محطة عمل |
معيار التخصص |
|
تحميل / تفريغ ثنائي الفينيل متعدد الكلور |
كتيب |
|
حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى) |
322 مم * 322 مم |
|
سميك ثنائي الفينيل متعدد الكلور (حد أقصى) |
5 ملم |
|
التثبيت |
|
|
تثبيت الصلابة |
اساسي |
|
التثبيت التثبيت |
الات |
|
محرك المغزل |
|
|
قوة |
400 واط |
|
مغزل |
50000 دورة في الدقيقة / دقيقة |
|
يحمي |
التبريد الذاتي / الرياح |
|
تغيير القاطع |
تخصص |
|
القدرة على التوجيه |
|
|
سرعة القطع (قصوى) |
100 ملم / ثانية |
|
سرعة القيادة (القصوى) |
3000 ملم / ثانية |
|
دقة القطع |
0.01 مم |
|
نظام الشفط |
|
|
قوة الفراغ |
2.2KW AC 380V |
|
فراغ راسيا |
|
|
خدمات |
|
|
قوة |
2.2 كيلو واط AC380V |
|
مزود الهواء |
2 ~ 5 كجم / سم 2 |
Depaneling باستخدام جهاز توجيه ثنائي الفينيل متعدد الكلور
فوائد الـ PCB Depaneling
لا توجد طريقة أفضل لإزالة لوحة الدوائر المطبوعة من جهاز توجيه Sayaka PCB.إن آلة إزالة لوحة PCB هذه هي الحل لعملية إزالة PCB الخالية من المتاعب من خلال استخدام بت جهاز التوجيه الذي يقلل من الضغط على المكونات.يعمل المغزل عالي السرعة المتضمن في الماكينة على تسريع عملية القطع والحفاظ على الدقة ، مع السماح أيضًا بتصميمات مرنة للوحة بأنماط قطع مختلفة.ستعمل آلة إزالة لوحة PCB الخاصة بنا أيضًا على تقليل استبدال البتات من خلال نظام ضبط عمق بت جهاز التوجيه الخاص بنا ، والذي ينتقل تلقائيًا إلى 5 مستويات عمق.تبلغ سرعة القطع القصوى لموجه PCB 50 مم في الثانية ، بينما تبلغ سرعة السفر 800 مم في الثانية كحد أقصى.مع نظام فراغ الغبار المدمج القائم على التركيب ، من المؤكد أن النظام سيكون نظيفًا وفعالًا.هذا يمنع التواء ، ويستفيد بشكل كامل من قوة التفريغ لجمع الغبار الأكثر فعالية.
عملية سهلة
سهل التشغيل ، يجعل برنامج معالجة الصور لجهاز توجيه PCB من السهل برمجة مسارات القطع باستخدام تقنية التأشير والنقر ، بينما يقوم أيضًا بتعويض المحاذاة تلقائيًا مع كاميرا CCD.بلمسة بسيطة لزر خارجي يمكن بدء إزالة لوحة PCB على الفور لسهولة التشغيل ، ومن خلال وضع البرمجة المسبقة السهل الاستخدام ، يصبح تشغيل الماكينة أكثر تساهلاً.كما أن آلة إزالة لوحة PCB منخفضة جدًا في الصيانة ، حيث تم تصميم الماكينة لسهولة الوصول والإصلاح.يعمل هيكل الإطار ومحرك المغزل على محور X و Y و Z ، بينما تم دمج محمل السيراميك لتوفير 60.000 دورة في الدقيقة للدوران.
فعاله من حيث التكلفه
مع مجموعة متنوعة من المزايا التي توفرها أنظمة فك الألواح لدينا ، والسهولة التي يمكن بها تشغيل الماكينة ، يكون السعر عمليًا بلا شك.لا يقتصر الأمر على الاهتمام باحتياجات إزالة البيانات بكفاءة وبساطة ، ولكن التكلفة المنخفضة ستوفر المال والوقت.
