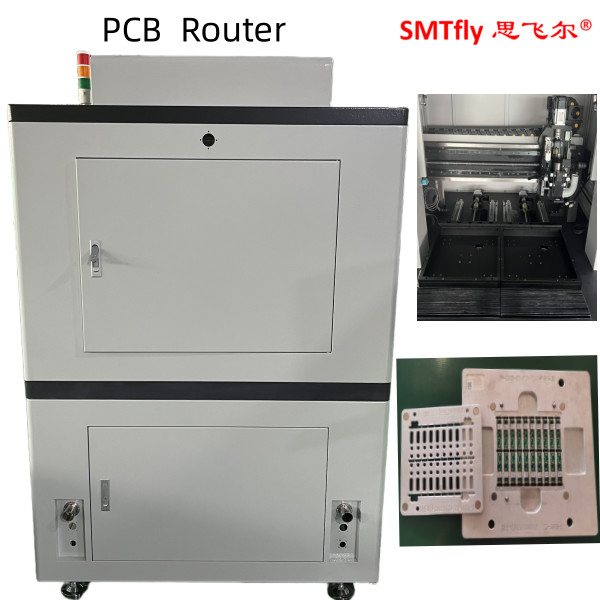

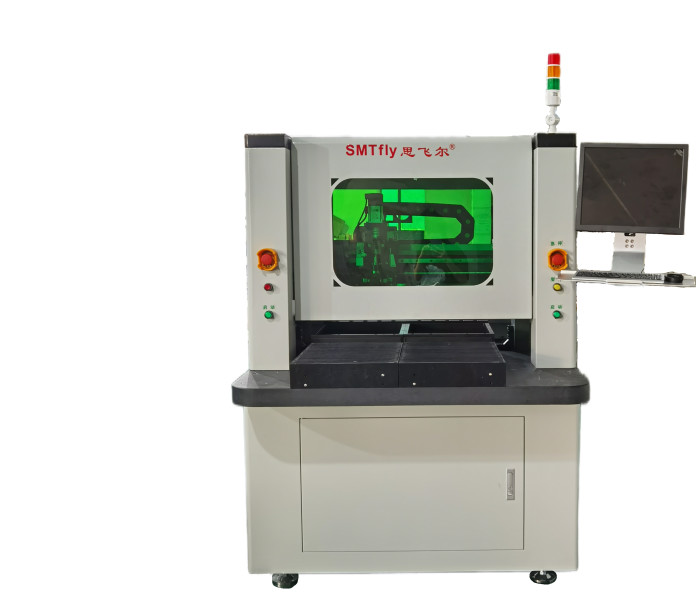

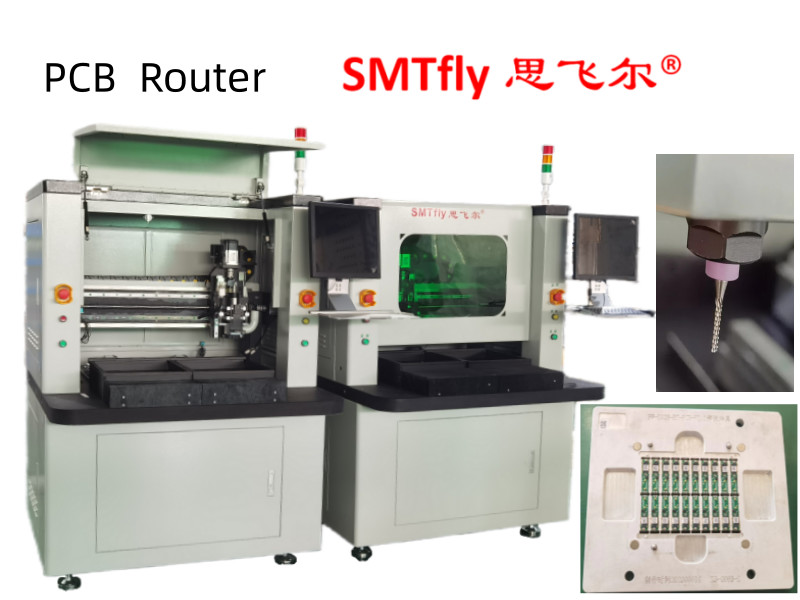

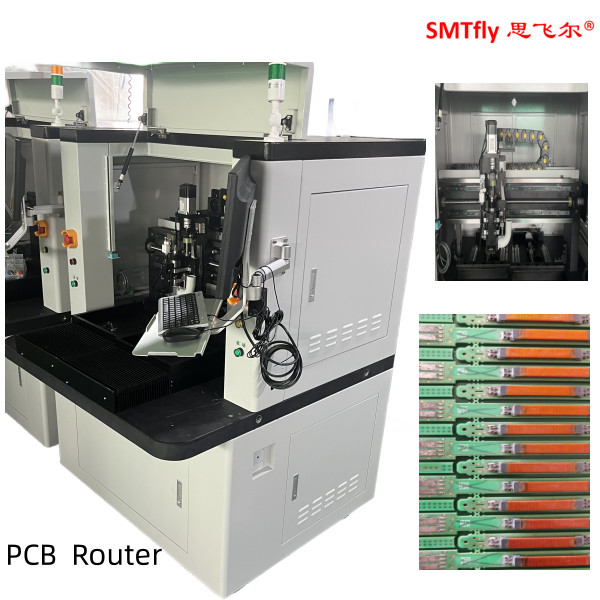

برمجة معدات توجيه PCB عالية الدقة بسعر معقول
1قائمة أجزاء الآلة
|
I. الأجهزة |
|
|
المفتاح |
فولاذ و عاكس (مورنينج ستار) |
|
الـ CCD |
كاميرات صناعية من طراز سوني 520 |
|
العدسة |
كمبيوتر EX2C |
|
إربط |
TBI واردات المسامير الأرضية الدقيقة |
|
الدليل |
توسيع HIWIN السكة الحديدية الخطي المستوردة |
|
المحرك |
سلسلة JiaBao LCF |
|
بطاقة تحكم الدخول والخروج |
HFC PCI-9074 |
|
بطاقة تحكم السائق |
HFC PCI-9074 |
|
بطاقة الدخول والخروج |
PCI-9074-64pcs/-38pcs |
|
تنظيف ثابت |
سلسلة STATIC-ST401A |
|
الحاسوب |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
واجهة الآلة |
AOC LCD17، "ماوس لوجيتيك |
|
2.البرمجيات |
|
|
نظام التحكم |
ويندوز إكس بي محترف (خدمة3، v.3244) |
|
العملية GUI |
ويندوز XP الصينية |
|
تحرير البرنامج |
في الصف |
|
نظام الرؤية |
تعديل CCD AOTU |
|
نظام التحكم |
إف 10.2 النسخة |
2معايير الأداء
|
بشكل عام |
|
|
الأبعاد ((W*D*H) |
1220mm*1450mm*1420mm |
|
الوزن |
550 كجم |
|
تحويل الارتفاع |
60~110ملم |
|
معالجة |
|
|
نوع المحرك |
سلسلة جياباو |
|
إمكانية تكرار تحديد الموقع |
0.001ملم |
|
مساحة عمل المحور ((max)) |
680mm*360mm*50mm |
|
محطة العمل |
|
|
تثبيت PCB |
المعيار، التخصص |
|
تحميل / تفريغ PCB |
الدليل |
|
الحجم الأقصى لـ PCB |
322mm*322mm |
|
سمك PCB (حد أقصى) |
5 ملم |
|
التثبيت |
|
|
أجهزة التثبيت الصلب |
المعيار |
|
تثبيت التثبيت |
الآلات |
|
محرك العجلة |
|
|
القوة |
400 واط |
|
الفولاذ |
50000دورة/دقيقة |
|
حماية |
التبريد الذاتي / الرياح |
|
تغيير القطع |
التخصص |
|
قدرة التوجيه |
|
|
سرعة القطع ((max.) |
100 ملم/ثانية |
|
سرعة القيادة ((max.) |
3000ملم/ثانية |
|
دقة القطع |
0.01ملم |
|
نظام الفراغ |
|
|
قوة الفراغ |
2.2KW AC 380V |
|
الفراغ |
الرصاص |
|
المرافق |
|
|
القوة |
2.2KW AC380V |
|
إمدادات الهواء |
2 ~ 5 كجم / سم2 |
|
البرمجة |
|
|
تحرير البرنامج |
في الصف |
|
تعديل الوظيفة |
خط، قوس، دائرة، منحنى يو |
|
تخزين البرامج |
القرص الصلب |
|
نظام الرؤية |
لون SONE CCD |
|
قطع الطحن |
(أوتو) |
|
إعداد الفراغ |
(أوتو) |
|
مراقبي العملية |
|
|
مؤشر |
مؤشر حالة الجهاز |
|
فحص الأدوات |
عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
|
حماية المحرك |
لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
|
فحص المحرك فوق الحمولة |
لديهم زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
|
وقت استخدام الأداة |
عمر أداة الكشف التلقائي |
|
بيانات إحصائية |
نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
|
سجل الأخطاء |
البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
|
III. الدقة |
|
|
دقة المحور |
0.001ملم |
|
دقة القطع |
0.1ملم |
|
IV. السلامة |
|
|
حماية منطقة العمل |
مع أربعة حماية مختومة |
|
جهاز استشعار الباب |
جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
|
زر توقف الطلب |
|
3.وصف الوظيفة
1) X10 تصوير تكبير يجعل البرمجة أسهل وزيادة دقة ضبط النقطة
2) يوفر طاولة تنزلية اثنين في نفس الوقت في الخروج والدخول للحركة لتقليل وقت التقاط لتحسين الإنتاجية.
3) نظام تحويل آوتو مارك. صورة سي سي دي يمكن أن تحقق وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع
4) يرفع قطعة التوجيه تلقائيًا ويتحول إلى النقطة المبرمجة التالية ثم يقطع لتمديد عمر قطعة التوجيه.
5) التصميم الصناعي لباب الأمان
6) صورة CCD يمكن أن تحقق وتحاكي المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع
