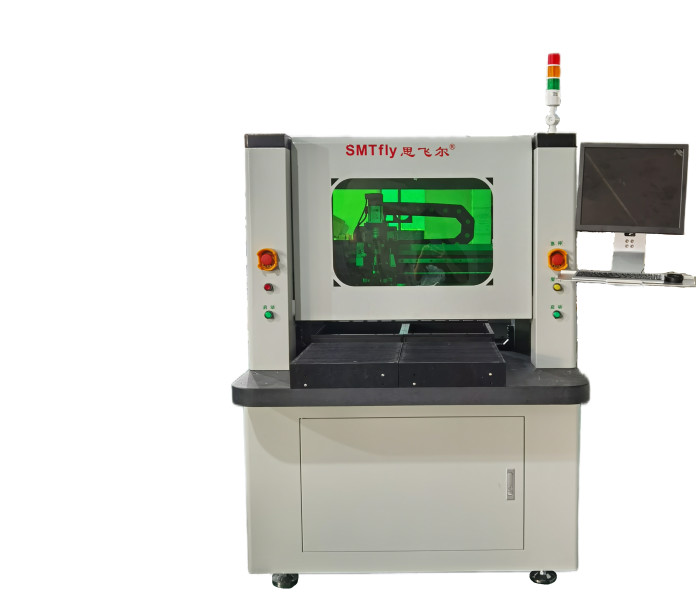

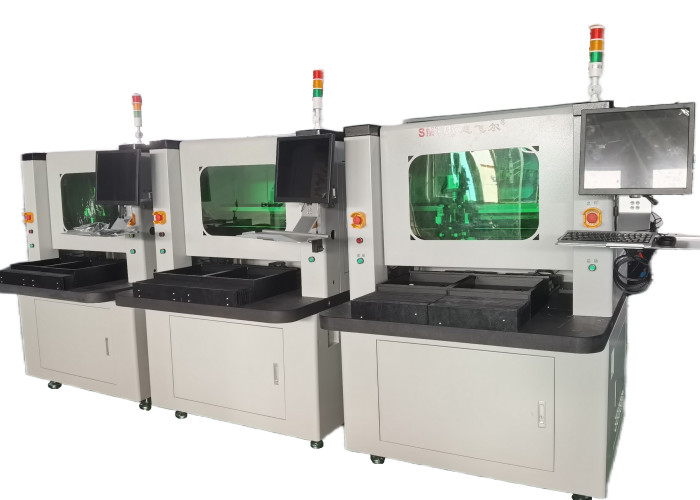

أداة الكشف التلقائي لجهاز التوجيه PCB عالي الأداء حياة أداة الكشف التلقائي،فصل PCB الخصائص:
1. طاولة عمل مزدوجة يتم قطعها بالتناوب، فمن الممكن تحميل وإطلاق عمل PCB أثناء طاولة أخرى قطع.
2نتيجة القطع الخاصة التي منخفضة الضغط، عالية الدقة، عالية الجودة مع قطعة جهاز توجيه
3. تناوب قطع برنامج مختلف
4سهلة الاستخدام وظيفة عرض محسنة بشكل كبير عن طريق استخدام لوحة اللمس
5. خفض تكلفة التشغيل مع وظيفة Z محور ارتفاع متعددة المراحل التبديل التلقائي عن طريق عمر بيت الراوتر ((عد ورقة قطع أو المسافة) إدارة
6. انه يتوافق مع PCB حجم كبير ((550mmx450mm عن طريق تغيير لقاعدة رئيسية كبيرة)
7. منع فشل المنتج من خلال الكشف عن قطرات بيت جهاز التوجيه ومكسورة
8. بسهولة إنشاء برنامج قطع حتى لو لم تكن هناك بيانات PCB CAD مع استخدام كاميرا التدريس ((خيار)
آلة تحديد الكشف التلقائي لجهاز التوصيل ذات الأداء العالي المواصفات:
| I. الأجهزة | |
| المفتاح | فول كافو ((نموذج:4025) |
| الـ CCD | كاميرات صناعية من طراز سوني 520 |
| العدسة | كمبيوتر EX2C |
| إربط | TBI واردات المسامير الأرضية الدقيقة |
| الدليل | توسيع HIWIN السكة الحديدية الخطي المستوردة |
| المحرك | سلسلة JiaBao LCF |
| بطاقة تحكم الدخول والخروج | HFC PCI-9074 |
| بطاقة تحكم السائق | HFC PCI-9074 |
| بطاقة الدخول والخروج | PCI-9074-64pcs/-38pcs |
| تنظيف ثابت | سلسلة STATIC-ST401A |
| الحاسوب | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| واجهة الآلة | AOC LCD17، "ماوس لوجيتيك |
| 2.البرمجيات | |
| نظام التحكم | ويندوز إكس بي محترف (خدمة3، v.3244) |
| العملية GUI | الإنجليزية ويندوز إكس بي |
| تحرير البرنامج | في الصف |
| نظام الرؤية | تعديل CCD AOTU |
| نظام التحكم | إف 12نسخة 88 |
| بشكل عام | |
| الأبعاد ((W*D*H) | 1280mm*1450mm*1480mm |
| الوزن | 750 كجم |
| تحويل الارتفاع | 60~110ملم |
| معالجة | |
| نوع المحرك | سلسلة جياباو |
| إمكانية تكرار تحديد الموقع | 0.001ملم |
| مساحة عمل المحور ((max)) | 890mm*560mm*50mm |
| محطة العمل | |
| تثبيت PCB | المعيار، التخصص |
| تحميل / تفريغ PCB | الدليل |
| الحجم الأقصى لـ PCB | 450*350ملم |
| سمك PCB (حد أقصى) | 5 ملم |
| التثبيت | |
| أجهزة التثبيت الصلب | تخصيص صناعة الأجهزة |
| تثبيت التثبيت | الآلات |
| محرك العجلة | |
| القوة | 150 واط |
| الفولاذ | 60000دورة/دقيقة |
| حماية | التبريد الذاتي / الرياح |
| تغيير القطع | التخصص |
| قدرة التوجيه | |
| سرعة القطع ((max.) | 80 ملم/ثانية |
| سرعة القيادة ((max.) | 2500ملم/ثانية |
| دقة القطع | 0.01ملم |
| نظام الفراغ | |
| قوة الفراغ | 3.5KW AC 380V |
| الفراغ | الرصاص |
| المرافق | |
| القوة | 2.0KW AC380V |
| إمدادات الهواء | 4-6KG/cm2 |
| البرمجة | |
| تحرير البرنامج | في الصف |
| تعديل الوظيفة | خط، قوس، دائرة، منحنى يو |
| تخزين البرامج | القرص الصلب |
| نظام الرؤية | لون SONE CCD |
| قطع الطحن | (أوتو) |
| إعداد الفراغ | (أوتو) |
| مراقبي العملية | |
| مؤشر | مؤشر حالة الجهاز |
| فحص الأدوات | عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
| حماية المحرك | لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
| فحص المحرك فوق الحمولة | لديك زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
| وقت استخدام الأداة | عمر أداة الكشف التلقائي |
| بيانات إحصائية | نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
| سجل الأخطاء | البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
| III. الدقة | |
| دقة المحور | 0.001ملم |
| دقة القطع | 0.1ملم |
| IV. السلامة | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| جهاز استشعار الباب | جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
| زر توقف الطلب |
